Система управления магнитным полем постоянного тока

Система управляемого электромагнитного поля может обеспечить конкретные магнитные поля переменного и постоянного тока, требуемые заказчиком. В основном он состоит из устройства, генерирующего магнитное поле (электромагнита, катушки Гельмгольца или соленоида и т.д.), программируемого измерителя Гаусса и источника питания.

Эти устройства подключаются к компьютеру через последовательный кабель, а затем управляют системой с помощью программного обеспечения ПК, встроенного в компьютер. Существует два основных метода контроля. Первый заключается в непосредственном управлении выходным током источника питания, тем самым контролируя величину напряженности магнитного поля, а измеритель Гаусса отображает измеренное значение и записывает в компьютер для анализа; второй способ заключается в непосредственной установке величины напряженности магнитного поля с помощью программного обеспечения. В это время источник питания будет выдавать стабильный ток до тех пор, пока напряженность магнитного поля не достигнет заданного значения и оно не стабилизируется. Оба этих метода обеспечивают набор систем электромагнитного поля, которыми можно управлять, и образуют замкнутый контур системы.

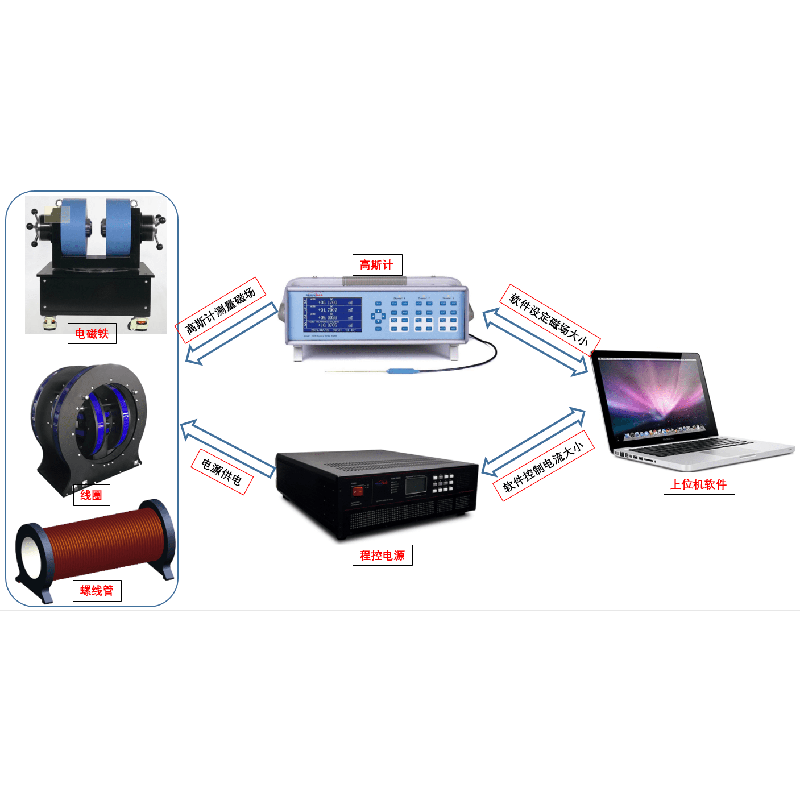

Конфигурация системы
