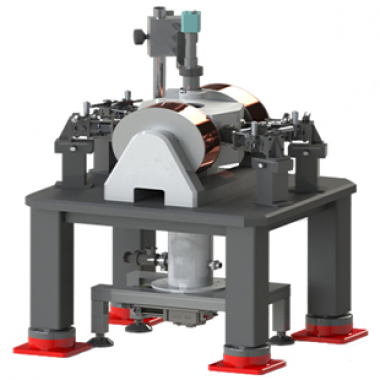

Система обнаружения низкотемпературного магнитного поля 6000GS

Станция для измерения криогенного магнитного поля предназначена для неразрушающего и гибкого контроля. Эта криогенная станция зондирования магнитного поля обеспечивает уровень магнитного поля 6000Gs и может легко добиться изменения магнитного поля с помощью биполярного управления мощностью. Пользователь также может выбрать горизонтальное векторное магнитное поле и вертикальное магнитное поле.

Станция для исследования криогенного магнитного поля использует холодильник замкнутого цикла 4K или 10K, а температура соответствующей станции для отбора проб ниже 7K и 13K. Основная холодильная платформа холодильника охлаждает радиационный экран и опорную соединительную деталь, а вторичная холодильная платформа охлаждает стойку для отбора проб и зонд.

Эта система состоит из вакуумной камеры из алюминия с покрытием, радиационного экрана из позолоченной бескислородной меди, ступени для отбора проб из позолоченной бескислородной меди и т.д. Все детали, находящиеся в вакууме, очищаются, что способствует созданию более благоприятной вакуумной среды. Предотвращайте загрязнение тестируемого образца.

Приложение

Проверка микроволновых характеристик

Проверка характеристик постоянного тока, ВЧ

Микроэлектронная механическая система

Проверка сверхпроводимости

Оптоэлектронные свойства микросхем

Квантовые точки и провода

Другие неразрушающие тесты

Конфигурация

• Холодильник замкнутого цикла
• Гелиевый компрессор
• Гелиевая трубка высокого давления (2 штуки, 6 метров)
• Поверхность опрыскивается алюминиевой вакуумной камерой, на анодированной столешнице установлены 4 (опционально) консоли датчика микродвижения, а опорная рама из нержавеющей стали окрашена распылительной краской для сварки
• Электромагнит горизонтального магнитного поля, магнитное поле 0,6Тл
• Высокоточный биполярный источник питания
• Радиационный экран из полированной позолоченной бескислородной меди
• Позолоченный образец из бескислородной меди диаметром 50 мм
• Трехступенчатая система подавления вибрации, обеспечивающая вибрацию стола для образцов менее 1 микрона
• Зонд постоянного тока, микроволновый или световой
• 4 температурных датчика и два нагревателя для обеспечения точного контроля температур
• Низкотемпературный терморегулятор Crycon 24C
• Измеритель Гаусса и низкотемпературный датчик Холла
• Электронный микроскоп с большим увеличением, разрешение 2 микрона, 24-дюймовый ЖК-дисплей

Диапазон температур: 4K-400K

Вакуумная камера

Примерная таблица

Магнитное поле

Стадия трансляции зонда

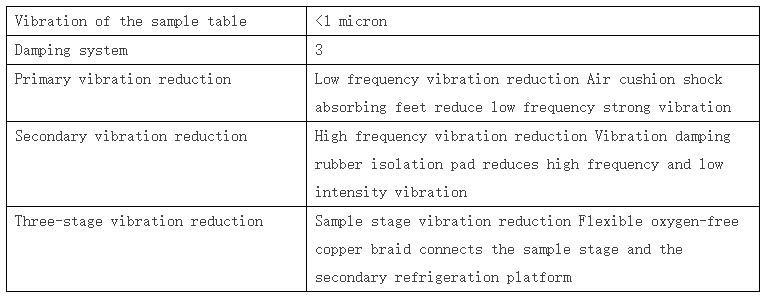

Уровень вибрации

Время охлаждения и вакуумирования

Датчик температуры и контроль температуры

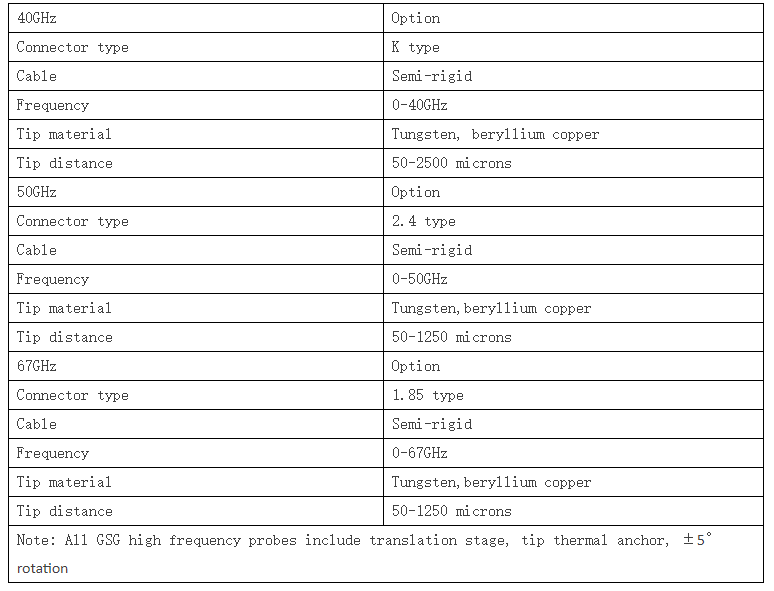

Микроволновый зонд GSG
