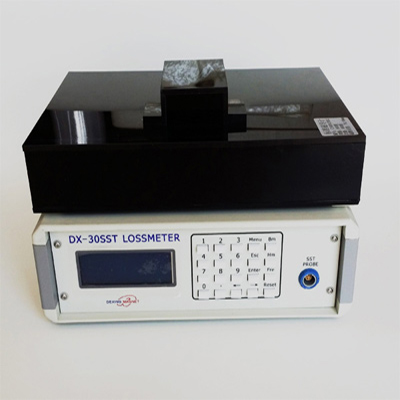

Тестер потерь листового железа из кремниевой стали DX30 SST

Принцип работы и применение

Измеритель потерь в листовом железе из кремниевой стали DX-30SST использует метод SCM и технологию аналоговой электроники, магнитная цепь пермеаметра использует железный сердечник из кремниевой стали с низкими потерями, это небольшой тестер для измерения характеристик листа из кремниевой стали, отвечающий требованиям отслеживания марки листа из кремниевой стали.

Конструкция аппаратной схемы соответствует китайскому промышленному стандарту (GB/3655-2000), благодаря выборке напряжения вторичной индукции V и тока первичного возбуждения I в режиме реального времени для компенсации расхода воздуха ниже 1,0 мВ. Он использует технологию волновой обратной связи, чтобы гарантировать, что синусоидальная форма волны магнитного потока, по сравнению с аналогичными продуктами, будет более точной.

Функция

Точное измерение пермеаметра замкнутого контура для ориентированной и неориентированной кремниевой стали;

Измерение потерь пермеаметром разомкнутой цепи для монолитного статора P1.5/50;

Измерение по замкнутому контуру позволяет зафиксировать магнитную индукцию Bm, а затем измерить Ps;

Измерение по замкнутому контуру позволяет зафиксировать магнитную силу возбуждения Hm, а затем измерить магнитную индукцию Bm;

Пермеаметр с замкнутым контуром обеспечивает компенсацию нулевого магнитного потока;

Микроквадрат продолжил стандартный квадрат;

Непосредственно работая с панелью, одна машина может завершить проверку заданных значений;

С помощью интерфейса RS232, который может быть подключен к ПК и согласован с тестовым программным обеспечением, он может измерять петлю гистерезиса BH, кривую проницаемости u-H и потери Ps-B.

Технический

Входное напряжение: 220 В±20 В/0,5 А, 50 Гц

Выходное напряжение: 15 В/1,5 А (50/60 Гц)

Диапазон настройки магнитной индукции насыщения Bm: 500mT~1900mT

Диапазон настройки магнитной силы возбуждения Hm: 100А/м~10000А/м

Точность Ps: 2,0%, точность Bm: 2,0%

Опции

Тестер потерь в листовом железе из кремниевой стали DX-30SST может быть оснащен различными инструментами возбуждения в соответствии с фактическим испытанием.

Пермеаметр разомкнутой цепи: подходит для монолитного испытания в готовом кремниевом статоре. Он может непосредственно тестировать в соответствии с P1.5/50 с точностью до 5,0%.

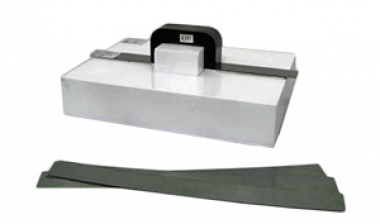

Пермеаметр замкнутого контура: подходит для точного измерения монолитного кремниевого статора, длина которого превышает 150 мм, а ширина составляет от 20 мм до 30 мм.

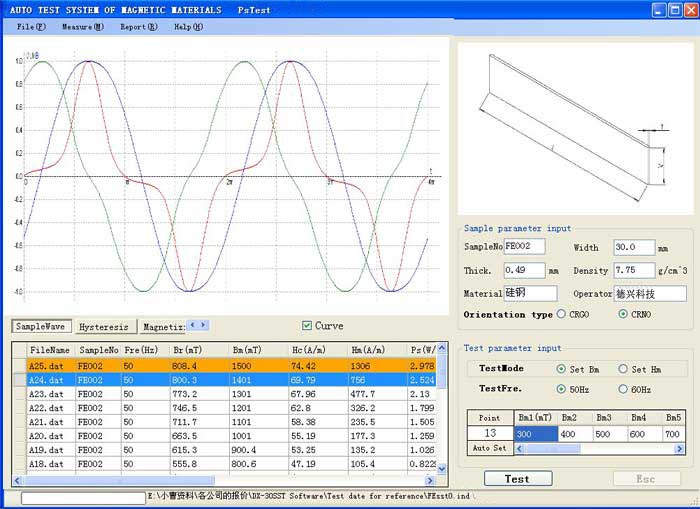

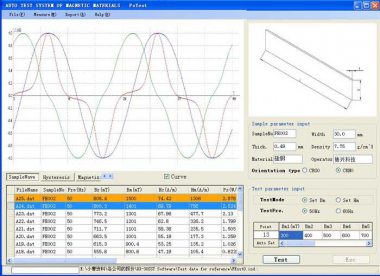

Тестовое программное обеспечение DX-30SST: реализует измерение петли гистерезиса, кривой размагничивания, Ps, Bm, Br, Hc, ua, δ и т.д.
