Многопараметрическая система измерения магнитострикционных материалов DXSS-2020

Структура системы

Многопараметрическая система измерения магнитострикционных материалов DXSS-2020 - это устройство, с помощью которого магнитные параметры материала (такие как ldc –Hdc, Bdc-Hdc, lac-Hac, Bac-Hac, Zac-f, Hcb, Hcj, Br и BHmax и т.д.) изменяются в зависимости от приложенного переменного и постоянного тока. магнитное поле может быть измерено. Система состоит из электромагнита, источника питания электромагнита, флюксметра, гауссметра, тензометрического датчика, катушки Гельмгольца, тестера импеданса, источника питания звуковой частоты, системы сбора данных, герметичного мешка, компьютера и лазерного принтера.

Квалификация системы

Магнитное поле постоянного тока классифицирует семь полномасштабных диапазонов, которые составляют 0,5 КЭ, 1 КЭ, 2 КЭ, 4 КЭ, 8 КЭ, 16 КЭ и 32 Кэ, максимальное разрешение составляет до 0,1Ээ.

Диапазон действия переменного магнитного поля составляет 320 Oe, а его разрешающая способность - 0,01 Oe.

Напряжение переменного и постоянного тока классифицирует девять полномасштабных диапазонов, которые составляют 32000με, 16000με, 8000με, 4000,0με, 3200,0με, 1600,0με, 800,0με, 400,0με и 320,00με, и это самое высокое разрешение - до 0,01με.

Диапазон магнитного потока постоянного тока составляет 32,0 Мвтб, самое высокое разрешение - до 0,001Мвтб.

Частоту источника питания звуковой частоты можно плавно регулировать от 30 Гц до 10 кГц, а его максимальная выходная мощность составляет 500 Вт. Он используется совместно с блоком измерения импеданса, и может быть получена характеристическая кривая зависимости импеданса образца от частоты, а также дополнительная проницаемость μ33, пьезомагнитный коэффициент d33, коэффициент упругости S33 и коэффициент осевой электромеханической связи K33 и т.д. Параметры могут быть рассчитаны с помощью соответствующего программного обеспечения.

Внутренний и внешний диаметры катушки Гельмгольца составляют Ø50 и Ø115 мм соответственно. А его внутреннее и внешнее расстояние составляет 14 и 66 мм соответственно. Однородность магнитного поля в однородном пространстве (Ø20 мм×20 мм) составляет до ±1%. Он используется совместно с источником питания аудиосистемы, пиковое магнитное поле в центре катушки составляет не менее 80Oe при выходной частоте 30 Гц-1 кГц; в то время как пиковое магнитное поле составляет не менее 50Oe при выходной частоте 1,1 кГц-10 кГц.

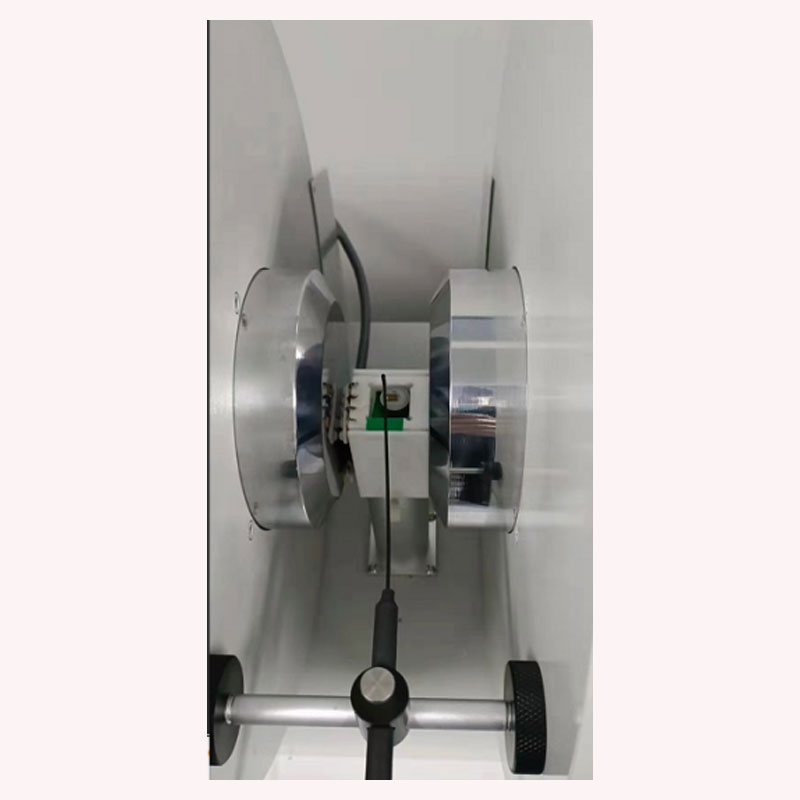

Электромагнит модели SB-100 имеет двойное коромысло и двойной регулируемый воздушный зазор, а диаметр его полярной поверхности составляет ø60 мм. Магнитное поле составляет более 2,0КЭ при его воздушном зазоре 100 мм; в то время как магнитное поле составляет более 20 КЭ при его воздушном зазоре 10 мм.

Входное напряжение источника питания электромагнита является трехфазным и трехпроводным, линейное напряжение составляет 380 В, максимальное выходное напряжение постоянного тока составляет 500 В, максимальная выходная мощность составляет 2,0 кВт, а стабильность его выходного тока лучше, чем 5×10-3, когда выходной ток превышает половину максимального тока.
