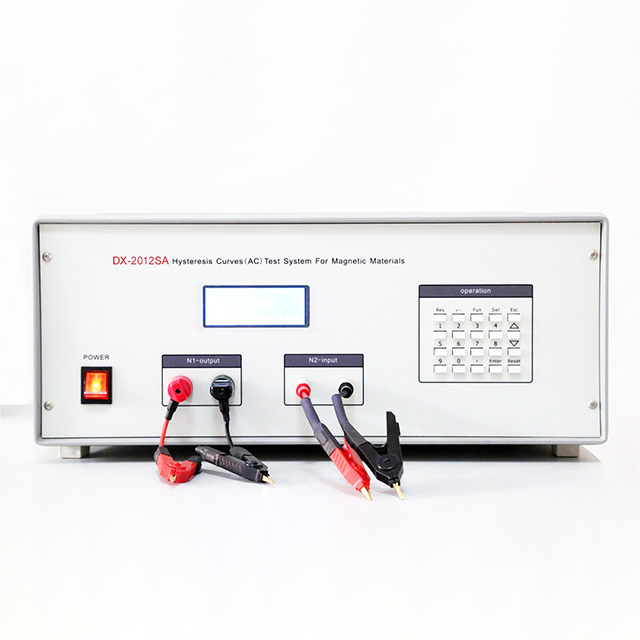

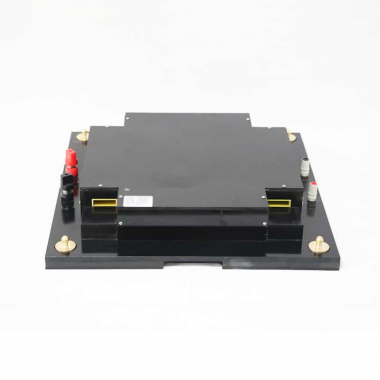

Устройство для измерения переменного тока из магнитомягких материалов DX-2012SA

При непрерывной частоте от 1 кГц до 500 кГц автоматическое измерение петли магнитного гистерезиса магнитомягких материалов, таких как кремниевая сталь, прецизионные сплавы, некристаллические материалы и феррит, точное измерение параметров динамических магнитных характеристик, таких как амплитудная проницаемость µa, угол потерь d, потери железа Pc, остаточная намагниченность Br и коэрцитивность Hc.

Программное обеспечение для измерения Windows применяется просто. Он соответствует национальным стандартам Китая GB 5026-85, GB 3658-90, GB/T 9632.1-2002, GB/T 19346-2003, промышленному стандарту SJ/T 10281-91 и международному стандарту IEC 60367-1, IEC 60404-6.

Управление компьютером и дискретизация A/D заменяют традиционный аналоговый мост, частотомер, амперметр, измеритель напряжения, измеритель мощности, весь процесс тестирования завершается автоматически.

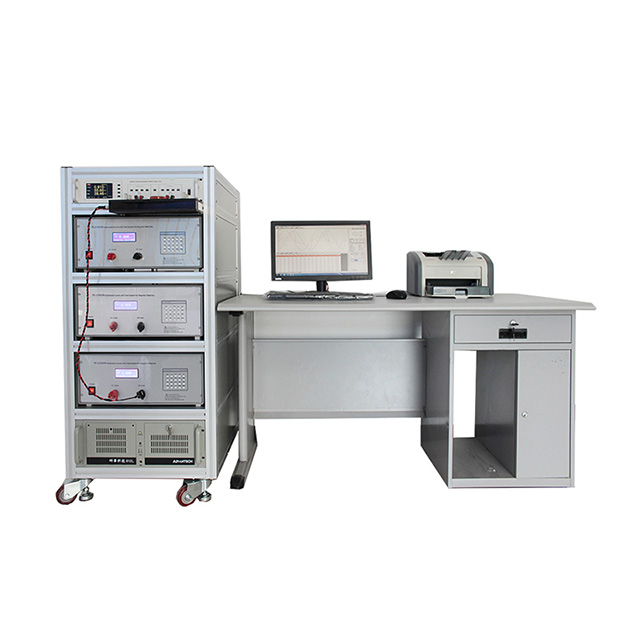

Общие характеристики графика гистерезиса переменного тока (DX-2012SA)

• Разновидности тестируемых образцов: магнитомягкий феррит, пермаллой, аморфный, аморфный и нанометровый кристалл.
• Формы тестовых образцов: кольцевые, E-образной и U-образной формы.
• Тестовые образцы с замкнутой магнитной цепью можно непосредственно наматывать и измерять на образцах. Образец, намагничивающая катушка (N1) и измерительная катушка (N2) образуют трансформатор холостого хода.
• Неиндуктивное сопротивление, подключенное к контуру катушки намагничивания, позволяет определять ток намагничивания и напряженность магнитного поля путем измерения перепада давления на неиндуктивном сопротивлении, пиковое значение магнитного поля может быть зафиксировано с помощью цифровой обратной связи, точность фиксации магнитного поля 0,5%.
• Магнитная индукция получается путем цифровой интеграции измерительного напряжения катушки, пиковое значение магнитной индукции фиксируется с помощью цифровой обратной связи, точность фиксации магнитной индукции составляет 0,5%.
• Источник питания и усилитель дискретизации встроены в корпус с простым интерфейсом: один интерфейс RS232 подключен к компьютеру, двусторонняя сигнализация напряжения подключена к высокоскоростной плате A/D.
• Различные источники питания могут быть выбраны в соответствии с различными требованиями к тестированию: 1 кГц ~ 300 кГц или 500 кГц, 5 кГц или 10 кГц ~ 100 кГц, или другие настраиваемые диапазоны частот.
• Измерение динамического контура гистерезиса с помощью вольтамперометрии и цифровой интеграции позволяет точно измерять параметры динамических магнитных характеристик, такие как µa, d, Pc, Br и Hc, и вычислять µ', µ", µL, µR, Q и AL и т.д.
• Автоматическое и непрерывное измерение до 255 тестовых точек, время тестирования каждой тестовой точки составляет около 12 секунд, при многоточечном тестировании опционально используется фиксированная частота или фиксированный Bm.

Программные возможности графика гистерезиса переменного тока (DX-2012SA)

Работает под управлением операционных систем Windows 95/98, Windows 2000 / XP, соответствует спецификации программного обеспечения Windows, наглядное и простое управление.

Полностью автоматическое управление, интеллектуальная идентификация, отсутствие необходимости во вмешательстве пользователя во весь процесс тестирования.

Выборка формы сигнала и состояния прибора контролируется в режиме реального времени и может быть остановлена в любое время.

Эффективная площадь сечения и длина магнитного пути образцов могут быть рассчитаны в соответствии с общими размерами образцов.

Файловая система использует формат базы данных, может напрямую печатать или выводить результат теста в форму Excel.

Мощные функции управления файлами: сохранение данных, их удаление.

Файлы данных содержат полные выборочные данные, параметры выборки, параметры прибора и схемы тестирования, имеют текстовый формат и могут быть удобно введены в другое программное обеспечение.

Отобразите форму сигнала выборки I (t), U (t) и B (t) и петлю гистерезиса B (H), а также сообщение о координатах в каждой точке данных на кривой.

Многоточечный кластер, может отображать кластер циклов магнитного гистерезиса B (H), кривую намагничивания B (H), кривую проницаемости µa (H), кривую проницаемости µa (F), кривую повреждения Ps (B) и кривую повреждения Ps (F), а также может отображать сообщение о координатах в каждой точке данных на изгиб.

Кривая намагничивания B (H), кривая проницаемости µa (F), кривая повреждения Ps (B) и кривая повреждения Ps (F), измеренные в различных условиях, могут быть объединены на одном чертеже для сравнительного анализа.

Установите верхний и нижний пределы в соответствии с µa, Ps, Bm, Br, Hc и Hm и т.д., уточните результат теста и определите его по цвету таблицы данных.

Поддержка различных моделей принтеров, отчет о тестировании точно соответствует листу принтера.

Функция предварительного просмотра печати позволяет удобно регулировать размер и расстояние между краями отчета о тестировании.

Отчет о тестировании можно распечатать непосредственно или сгенерировать файл изображения в формате JPG.

Файл изображения в формате JPG может быть отправлен непосредственно по электронной почте или сохранен на диске.

Отчеты об испытаниях содержат полные диаграммы кривых, результаты испытаний, условия испытаний и параметры образцов. Для облегчения добавления знака пользователя и названия предприятия.

Несколько модульных систем опционально для удовлетворения потребностей различных пользователей.
