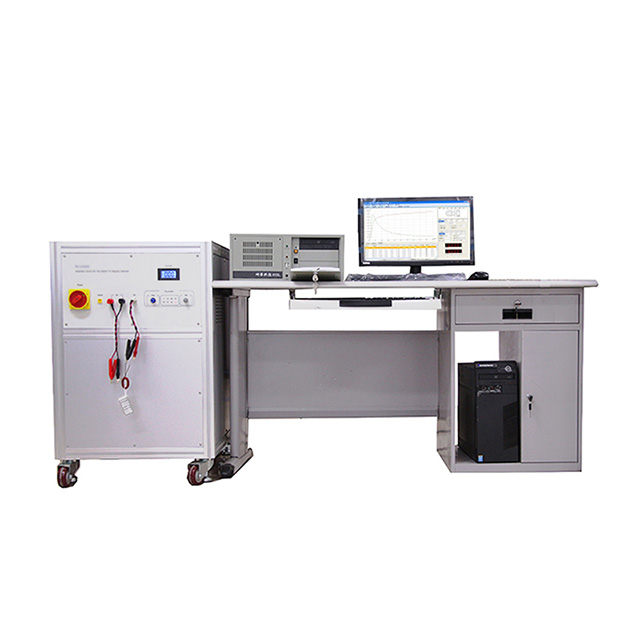

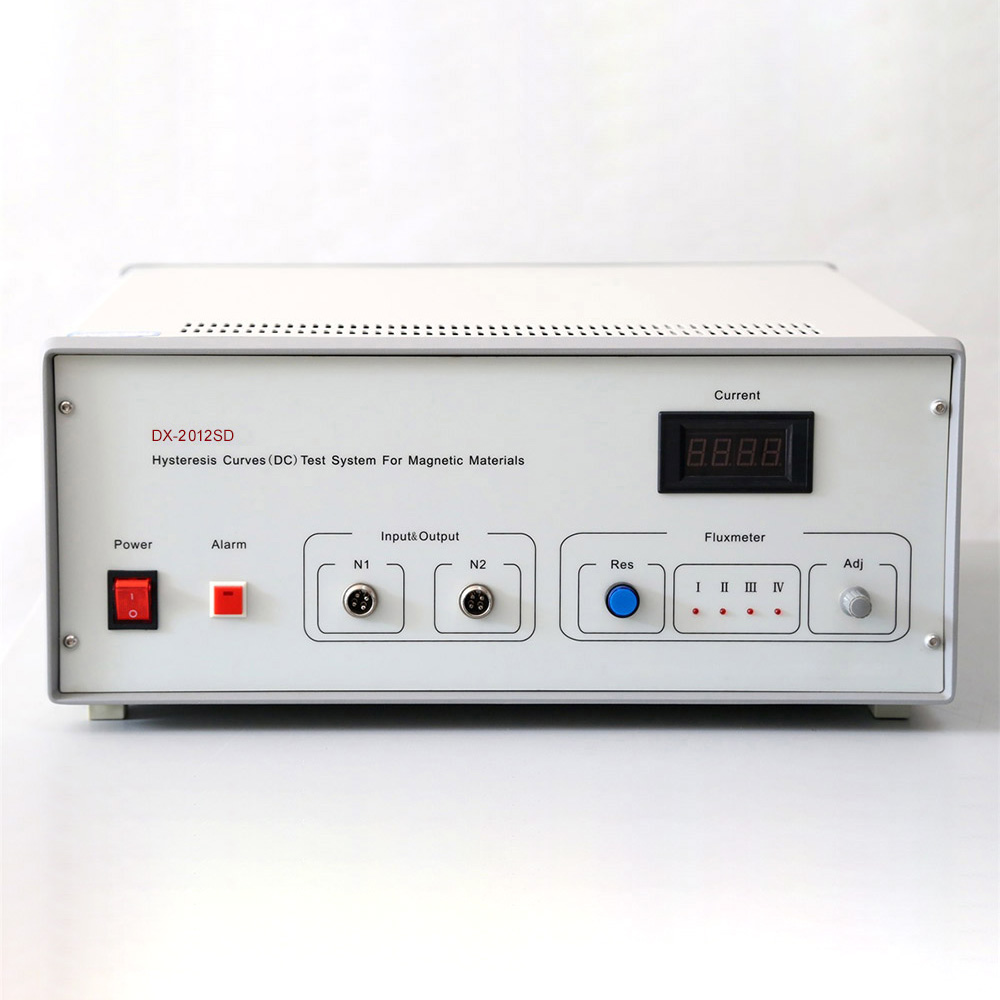

Система тестирования кривых гистерезиса DX-2012SD для магнитных материалов

Автоматическое измерение базовой кривой намагничивания и петли магнитного гистерезиса при статическом состоянии магнитомягкого материала, точное измерение параметров статических магнитных характеристик, таких как начальная магнитная проницаемость µi, максимальная магнитная проницаемость µm, магнитная индукция насыщения Bs, остаточная намагниченность Br, коэрцитивная сила Hc и гистерезисные потери Pu.

Программное обеспечение для измерения Windows применяется просто. Он соответствует национальным стандартам Китая GB 3656 - 83, GB 3657 - 83, GB/T 13012 - 91, GJB 937 - 90, промышленному стандарту SJ/T10281 - 91 и международному стандарту IEC 60404 - 4, IEC 404 - 7.

В соответствии с принципом измерения баллистического метода, объедините технологию компьютерного управления, A/D и D/A, замените обычный баллистический гальванометр электронным интегратором, реализуйте измерение аналоговым баллистическим методом под управлением микрокомпьютера, может полностью устранить мгновенную ошибку, вызванную баллистическим гальванометром в классическом баллистическом методе, с высокой точностью измерения, высокая скорость и хорошая повторяемость позволяют устранить влияние различных искусственных факторов и обеспечивают надежную основу для исследований процесса намагничивания материала.

Общие характеристики графика гистерезиса постоянного тока (DX-2012SD)

• Разновидности тестируемых образцов: магнитомягкий феррит, пермаллой, аморфный, нанометровый кристалл, сердечник из железной пыли, электрический феррит и сталлой.
• Формы образцов для тестирования: кольцевые, закрывающие образцы E и U, а также открытые образцы в виде полос (брусков) и стружки.

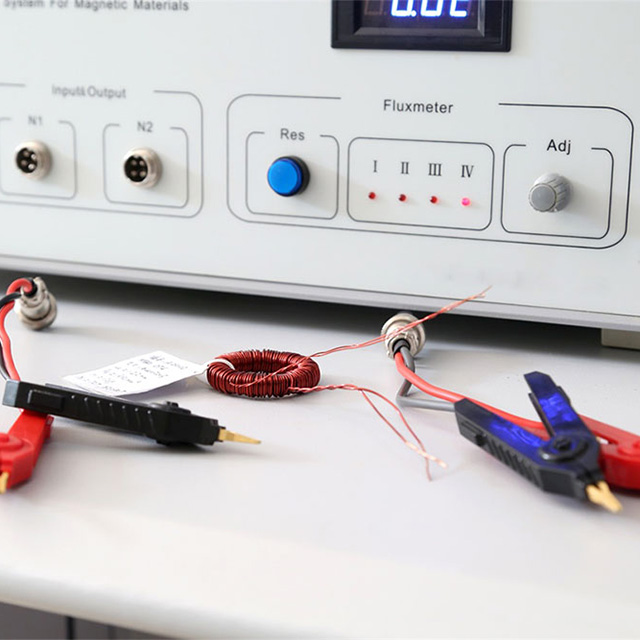

• Измерение прямой обмотки замыкающего образца: образец, намагничивающая катушка (N1) и измерительная катушка (N2) образуют трансформатор холостого хода.
• Измерьте напряженность магнитного поля с помощью измерения тока намагничивания, точность фиксации магнитного поля достигает 0,1%.
• Примите электронный интегратор для измерения магнитной индукции, дрейф нуля интегратора может быть самокорректирован с помощью программного обеспечения.
• Для измерения открытых образцов должен быть оборудован соленоид или пермеаметр.
• Метод испытания: имитация баллистического метода и развертки магнитного поля.
• Примените аналоговый баллистический метод для измерения базовой кривой намагничивания, можете точно измерить параметры магнитной характеристики на кривой намагничивания: µi, µm, Bs, значение µ в любой точке.
• Примените аналоговый баллистический метод и развертку магнитного поля для измерения петли гистерезиса насыщения, можно точно измерить параметры магнитных характеристик петли гистерезиса: Bs, Br, Hc и Pu. Специальное пояснение: имитационный баллистический метод измерения петли гистерезиса является эксклюзивным методом измерения нашей компании, позволяющим значительно повысить точность Hc и Br.
• Функция автоматического размагничивания перед тестированием µi, используется размагничивание насыщением переменного тока частотой 10 Гц.
• В случае измерения аналоговым баллистическим методом для экономии времени можно выбрать один параметр тестирования, время каждой точки тестирования может быть установлено равным 0,1 секунды ~ 0,9 секунды.
• Плотность точки тестирования может саморегулироваться с помощью обратной связи по скорости B в соответствии с формой кривой магнитной характеристики образца, кривая также может быть протестирована в соответствии с точкой тестирования, предварительно определенной пользователями.
• Мощные программные функции при минимальных технических требованиях к тестирующему персоналу.

Программные возможности графика гистерезиса постоянного тока (DX-2012SD)

• Работает под управлением операционных систем Windows 95/98, Windows 2000 / XP, соответствует спецификации программного обеспечения Windows, наглядное и простое управление.
• Полностью автоматическое управление, интеллектуальная идентификация, отсутствие необходимости во вмешательстве пользователя во весь процесс тестирования.
• Выборка формы сигнала и состояния прибора контролируется в режиме реального времени и может быть остановлена в любое время.
• Эффективная площадь сечения и длина магнитного пути образцов могут быть рассчитаны в соответствии с общими размерами образцов.
• Автоматическое определение условий тестирования образцов облегчает пользователям тестирование неизвестных образцов.
• Файловая система использует формат базы данных, может напрямую печатать или выводить результат теста в форму Excel.
• Мощные функции управления файлами: сохранение данных, их удаление.
• Файлы данных содержат полные выборочные данные, параметры выборки, параметры прибора и схемы тестирования, имеют текстовый формат и могут быть удобно введены в другое программное обеспечение.
• Отображает кривую намагничивания B (H), петлю магнитного гистерезиса B (H) или кривую проницаемости µ (H) и может отображать информацию о координатах каждой точки данных на кривой.
• Поддержка различных моделей принтеров, отчет о тестировании точно соответствует листу принтера.
• Функция предварительного просмотра позволяет удобно регулировать размер и расстояние между краями отчета о тестировании.
• Отчет о тестировании можно распечатать напрямую или сгенерировать файл изображения в формате JPG.
• Файл изображения в формате JPG может быть отправлен непосредственно по электронной почте или сохранен на диске.
• Отчеты об испытаниях содержат полные диаграммы кривых, результаты испытаний, условия испытаний и параметры образцов. Для облегчения добавления знака пользователя и названия предприятия можно использовать как китайский, так и английский формат.
• Несколько модульных систем опционально для удовлетворения потребностей различных пользователей.

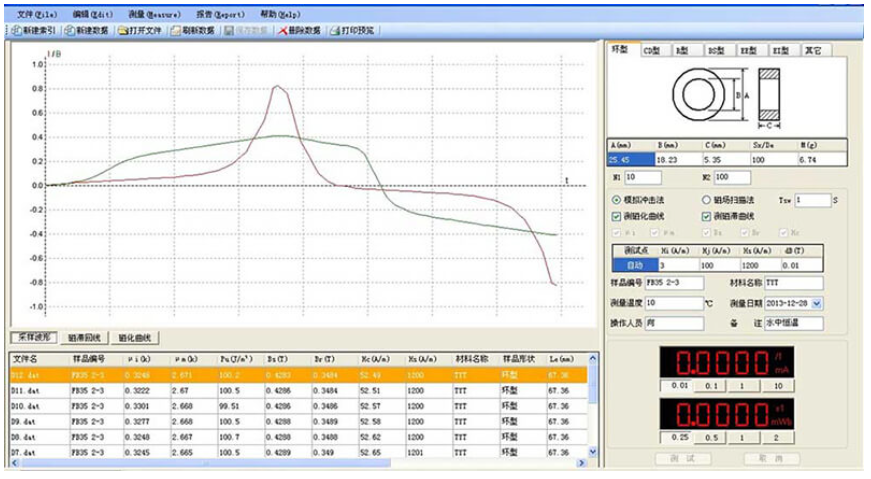

Программный интерфейс сбора формы сигнала

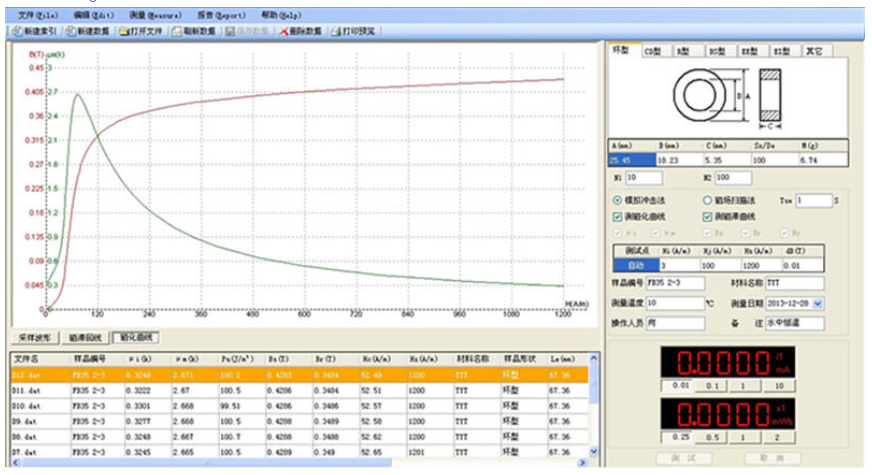

Программный интерфейс кривой намагничивания

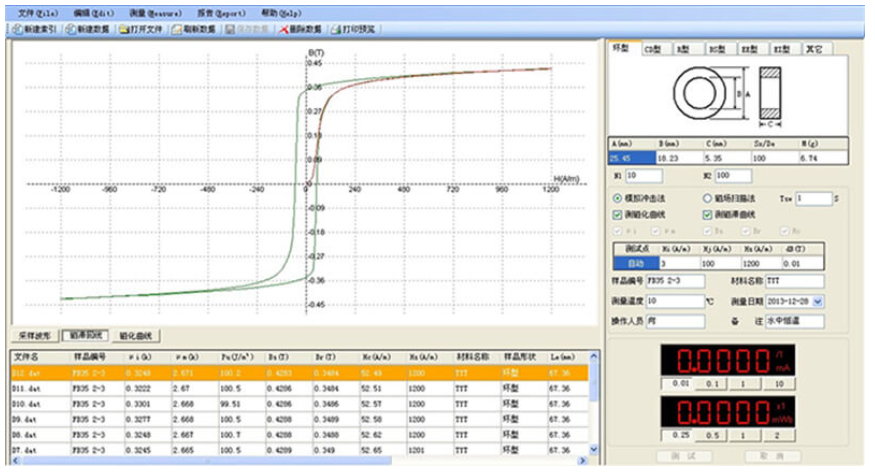

Программный интерфейс тестирования петли гистерезиса

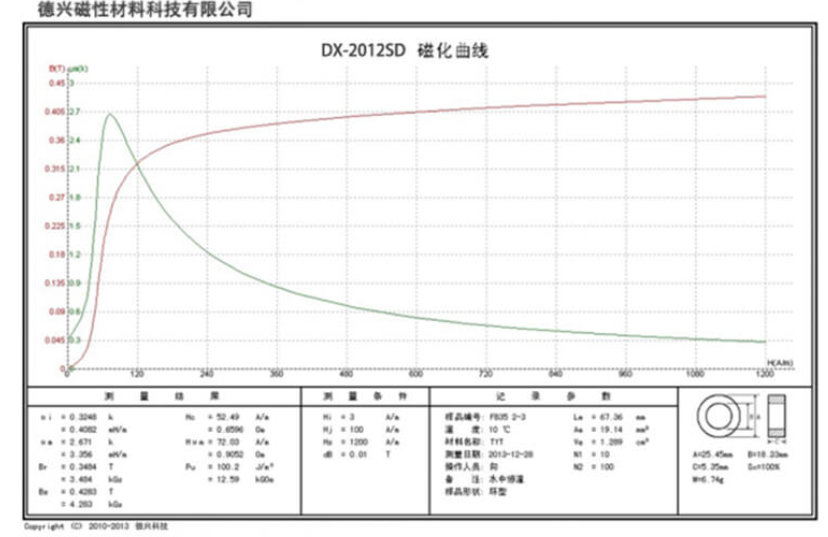

Эффект печати кривой намагничивания программного обеспечения
