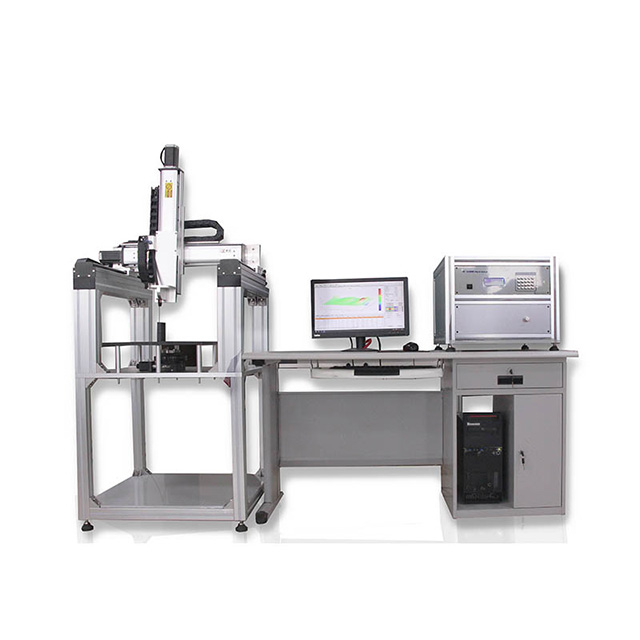

Прибор для измерения распределения космического магнитного поля DX-2012RD

Прибор для измерения распределения поверхностного магнитного поля серии DX-2012RD - это самостоятельно разработанный прибор для измерения распределения поверхностного магнитного поля, который сочетает в себе актуальные потребности производителей многополюсных магнитных колец и пользователей автомобильных предприятий, тщательно проектирует испытательную платформу и точно контролирует работу двигателя.

С постоянным повышением уровня жизни людей и непрерывным прогрессом науки и техники у людей не только возникает потребность в обнаружении магнитного поля и анализе круглых магнитных материалов, но и выдвигается все больше требований и индикаторов для контроля материалов различных форм и даже космического магнитного поля. Руководствуясь существующей экономикой и технологиями, наша компания разработала четвертый репрезентативный прибор для измерения пространственного распределения магнитного поля DX-2012RDD в соответствии с требованиями рынка.

Оборудование может быть оснащено различными инструментами для тестирования (такими как трехмерный испытательный зонд, вращающаяся платформа или несущая платформа). Конструкция с высокой концентричностью и высокая точность возврата зонда являются гарантией качества оборудования; комплексные характеристики продукта достигают передового международного уровня. В настоящее время площадь сканирования коммерческих продуктов компании составляет 800 мм * 800 мм * 800 мм.

Аппаратные характеристики

1.Мобильная платформа с трехосевым электрическим управлением, обработка материалов из алюминиевого сплава, внешние размеры могут быть настроены индивидуально;

2.Точность возврата привода шагового двигателя может достигать ± 0,01 мм, а разрешение шага может достигать 0,01 мм;

3.Концентричность тайваньского трехкулачкового патрона превышает 0,05 мм,

4.Разрешение угла поворота: 0,01°, погрешность возврата: ± 0,005°;

5.Скорость тестирования 30-60 с/неделя (заблокирована);

6.Сбор данных разделен на семь автоматических диапазонов 0,2к/0,4 к/1 к/2 к/4 к/10 к/20 кгс;

7.Точность 1,0%, повторяемость 0,3%;

8.Разрешение соответствует 1,0% от полного диапазона каждой передачи (при 400gs эффективно 0,1gs).;

9.Оснащен стандартным магнитным полем, магнитное поле составляет 1000gs ± 5GS, точность калибровки составляет 0,5%, которая используется для калибровки магнитного поля.

Возможности программного обеспечения

1. На основе программного пакета Windows XP / win7 сканируйте и определяйте напряженность поля намагниченного тела;
2. Программное обеспечение может управлять тремя линейными движениями и одним вращательным движением;
3. Оператор выбирает область и шаг для сканирования;
4. Пусковая система имеет функцию самомеханической регулировки нуля;
5. Он может автоматически переходить к функции установленной точки тестирования и проводить непрерывное тестирование в соответствии с установленным режимом шага тестирования
6. После завершения теста он может автоматически вернуться к точке остановки для замены образца.
7. Другие: вспомогательное программное обеспечение для измерения распределения магнитного поля DX-2012MDT.

Функции

• Функция автоматического измерения максимального значения, минимального значения и среднего значения магнитного поля каждого полюса;
• Функция автоматического измерения максимальной, минимальной и средней ширины полюса;
• Функция автоматического измерения площади каждого столба, а также половины высоты и ширины
• Функция автоматического поиска нуля вращающегося магнитного поля;
• Функция автоматического вывода полярной диаграммы;
• Функция автоматического вывода соответствующей основной гармонической функции анализа
• Функция отображения трехмерного распределения магнитного поля в комбинированных контрольных точках для одного и того же образца
• Функция сохранения полярного угла, пикового значения и списка областей;
• Карта распределения магнитного поля, соответствующая длине магнитного поля B и X / Y / Z;
• Карта распределения магнитного поля, соответствующая магнитному полю В и плоскости.
• Он может отправлять отчет о цветовом тестировании непосредственно по электронной почте, что очень быстро.
• Тестовые данные могут быть выведены в Excel для анализа результатов тестирования.

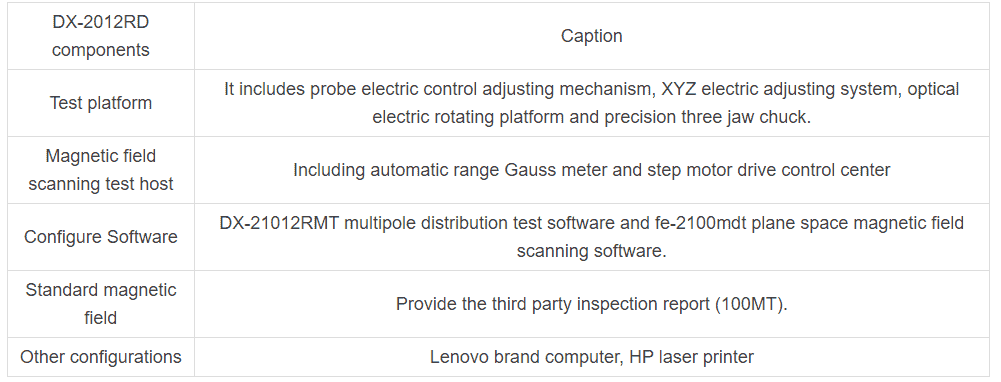

Стандартная конфигурация

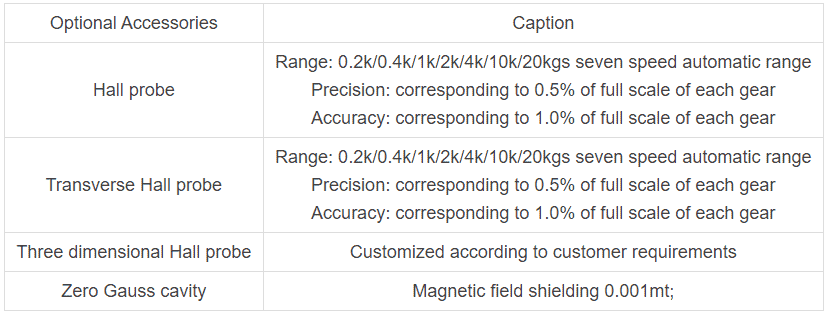

Дополнительная конфигурация

Технические параметры зонда

Рабочие параметры прецизионной электрической вращающейся платформы

Принцип измерения

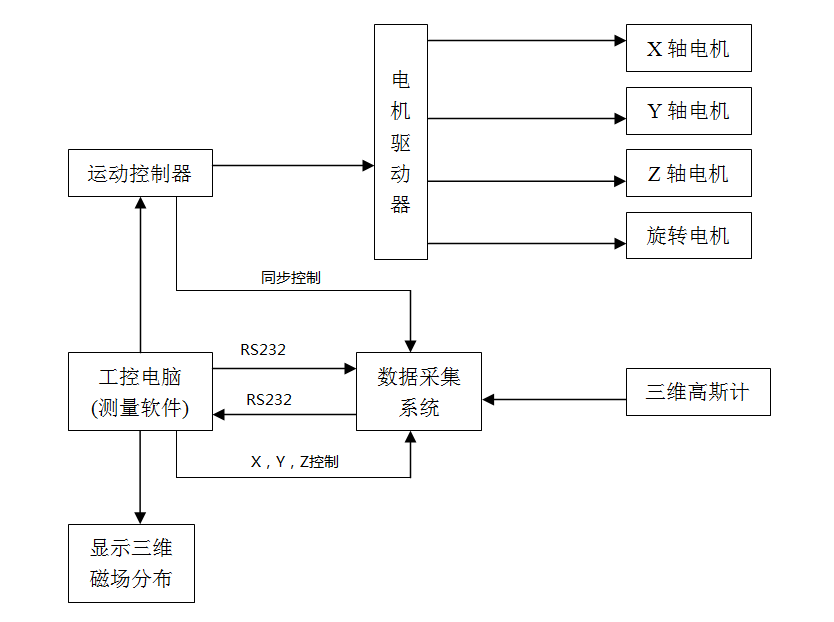

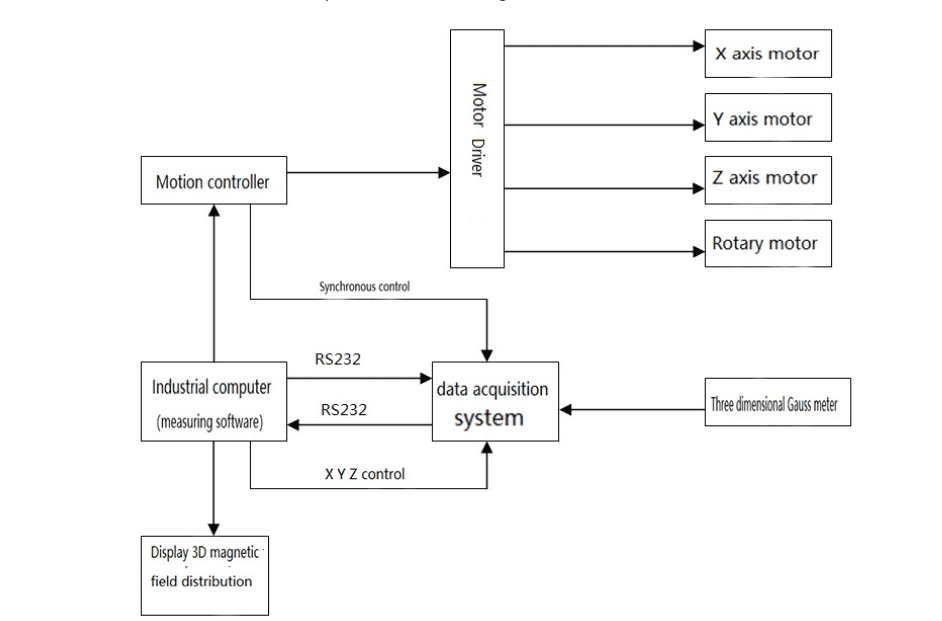

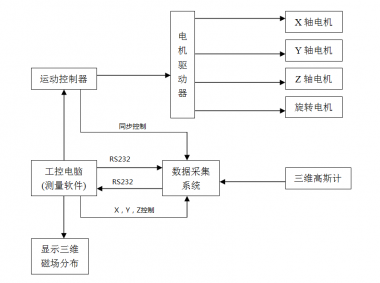

Принцип измерения и структурная схема прибора для измерения распределения поверхностного магнитного поля серии DX-2012RD приведены в качестве примера в приборе DX-2012RD, как показано на рисунке:

Прибор для измерения пространственного распределения магнитного поля DX-2012RD в основном состоит из промышленного управляющего компьютера (измерительного программного обеспечения), системы управления движением и системы сбора данных. Сначала отправьте тестовую команду через промышленный управляющий компьютер, управляйте системой управления движением, чтобы завершить заданную траекторию движения, и одновременно контролируйте работу системы сбора данных. Система сбора данных собирает данные в направлениях X, y и Z с помощью датчика Холла, затем данные передаются на промышленный компьютер для обработки данных, и, наконец, получается трехмерная карта распределения магнитного поля.

По сравнению с DX-2012RD, многополюсный кольцевой магнитометр DX-2012RA не имеет трехосевой системы управления X, y, Z, трехмерного измерителя Гаусса и одномерного испытательного зонда

По сравнению с DX-2012RD принцип измерения и структурная схема портального магнитометра DX-2012RB в основном те же, за исключением того, что трехмерный измеритель Гаусса не оснащен, а используется одномерный тестовый зонд.

По сравнению с DX-2012RD принцип измерения и структурная схема прибора для измерения магнитного распределения шкафного типа DX-2012RC в основном те же, за исключением того, что трехмерный измеритель Гаусса не оснащен, а используется одномерный тестовый зонд.
