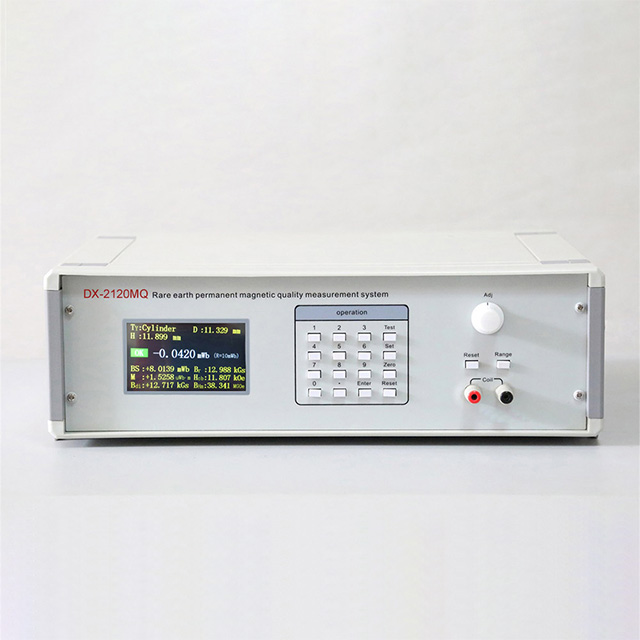

Устройство для проверки качества материала с редкоземельными постоянными магнитами DX-2012MQ

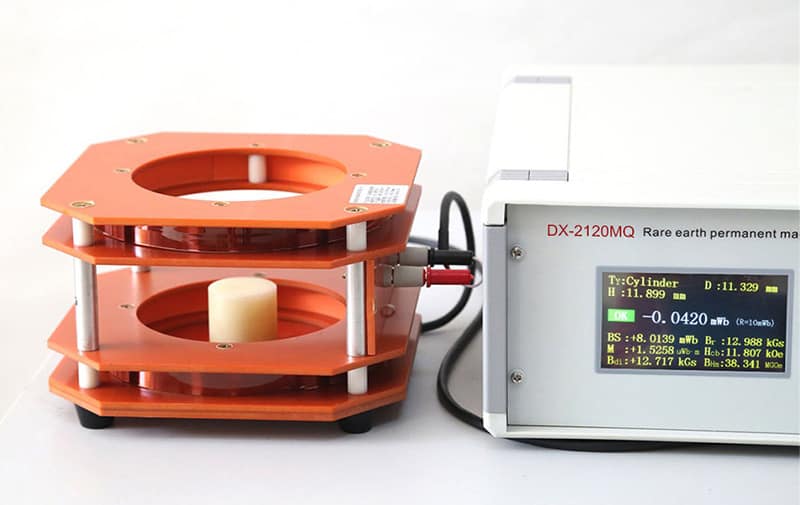

Устройство для проверки качества материалов с редкоземельными постоянными магнитами DX-2012MQ использует флюксметр для настройки одномерной катушки Гельмгольца, которая в основном используется для измерения магнитного потока устройства с постоянными магнитами в зависимости от состояния катушки, умножая постоянную катушки для получения магнитного момента устройства. Для размера образца могут быть получены материалы Br, Hcb и BHmax. Экспериментами было подтверждено, что при испытании одномерной катушки с аксиально намагниченными цилиндрическими, круглыми и квадратными образцами редкоземельных постоянных магнитов можно точно измерить суммарный магнитный момент M материала (точно Mz), используя кривую размагничивания материала BH, близкую к прямой, можно точно рассчитать три важных параметра Br, Hcb и BHmax магнитных свойств материала, чтобы судить о качестве материала, что очень хорошо для качественной передачи материалов с редкоземельными постоянными магнитами между производителями материалов и потребителями материалов. В среднем точность и повторяемость теста на магнитный момент намного превосходят стандартные данные о переносе образца, измеряемые прибором BH test. Высокая эффективность испытаний позволяет осуществить полный контроль всех намагниченных образцов, а дефекты устройства могут быть обнаружены вовремя, и качество материала может быть гарантировано. Суждение об уровне продукта магнитной энергии.

Особенности

• Благодаря однокристальному дизайну программа рассчитывается автоматически, что интуитивно понятно и удобно;
• Подходит для всех материалов с редкоземельными постоянными магнитами, низкая стоимость оборудования;
• Удобно измерять магнитный поток Ø и магнитный момент M материала и вычислять такие данные, как Br, Hcb и BHmax;
• Он может измерять образцы редкоземельных элементов различных размеров и больше не ограничен размером образца;
• Можно добавить керамическую печь с немагнитным нагревом, и кривая M-T редкоземельного постоянного магнита получается путем испытания на нагрев;
• Его можно использовать для редкоземельных материалов с постоянными магнитами для контроля термостабильности и необратимости магнитного потока;
• Флюксметр использует технологию низкого дрейфа, что делает тест более стабильным и точным.

Технические индикаторы

• Источник питания: AC 220V/0.5A
• Диапазон испытаний: 1 мВб, 10 мВб, 100 мВб, 1000 мВб
• Соответствующее входное сопротивление: 1 К Ом, 10 К Ом, 100 К Ом, 1000 К Ом
• Точность теста: 0,5%
• Дрейф: 1uWb/минута
• Минимальное разрешение: 0,1uWb (соответствует диапазону 2 мВб)
• Объем: 285 мм × 300 мм × 100 мм, вес: 3 кг; (ширина * глубина * высота)
• Рабочая среда: от 0 °C до +50 °C, влажность: от 35 до 80%.

1. Размер образца SmCo28H: L20 мм×W10 мм×5 мм, данные испытаний с использованием устройства для измерения материала с постоянными магнитами DX-2012H следующие: Br=10,83 кг, Hcb=10,26КЭ, Hcj≥30 КЭ, BHmax=27,78Мгэ.

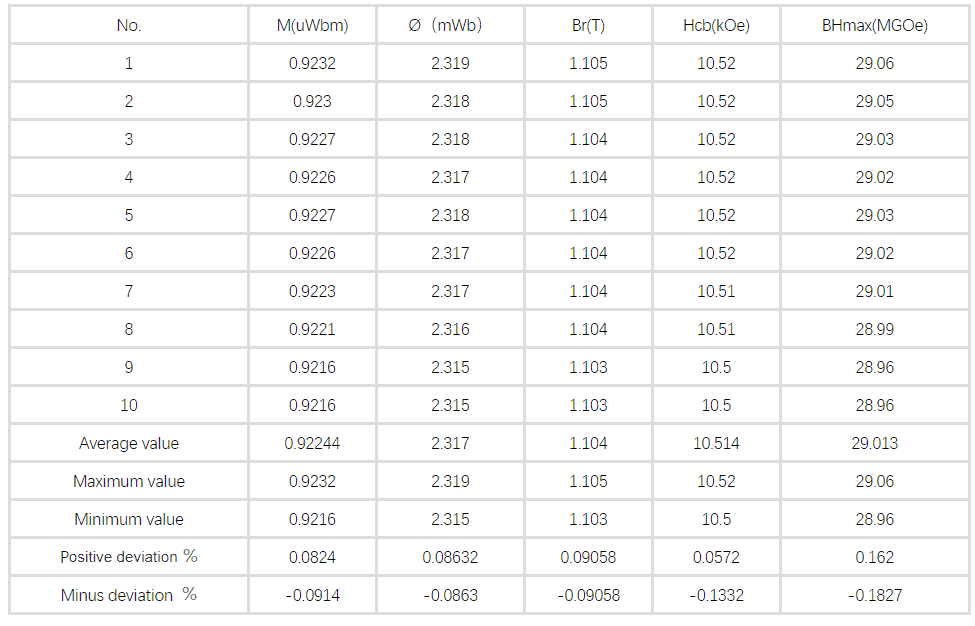

Одномерная катушка Гельмгольца сконфигурирована с устройством для проверки качества материала с редкоземельными постоянными магнитами DX-2012MQ (urec рассчитывается в соответствии с 1.05).

Повторяемость теста превосходна. Разница между точностью теста Br и устройством для тестирования BH контролируется в пределах 0,6%, коэффициент магнитной проницаемости рассчитывается как 1,05 (может быть выполнена точная оптимизация), отклонение Hcb находится в пределах 1,56%, а отклонение BH составляет 1,04%.

2. Размер образца N30M: D13,08 мм×H6,35 мм, данные испытаний с использованием устройства для измерения материала с постоянными магнитами DX-2012H следующие: Br=11,06 кг, Hcb=10,68КЭ, BHmax=29,53Мгэ.

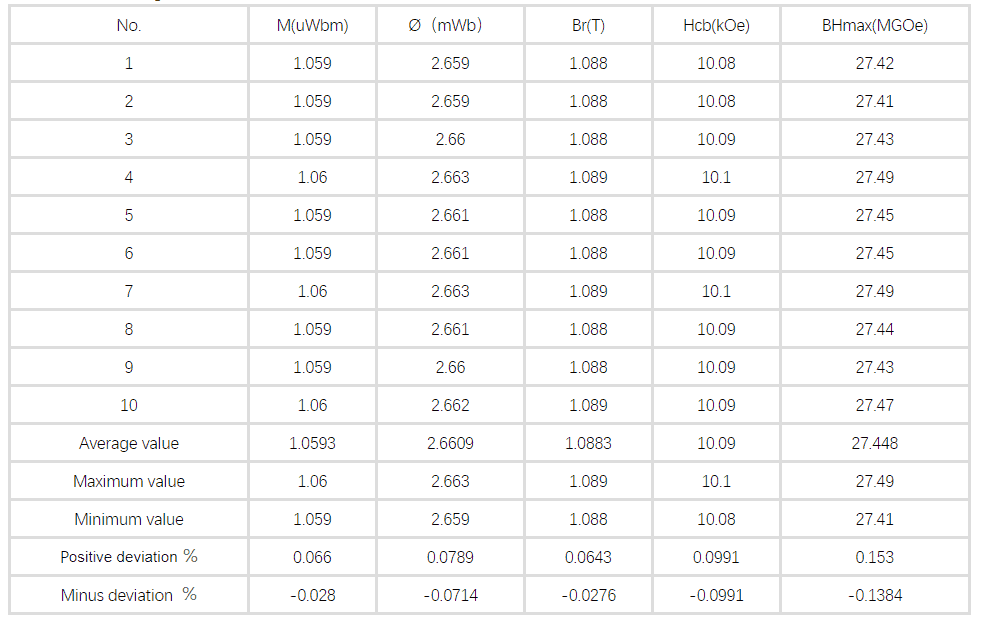

Одномерные катушки Гельмгольца (urec рассчитан в соответствии с 1.05) были сконструированы с использованием тестера качества материалов с редкоземельными постоянными магнитами DX-2012MQ:

Повторяемость теста превосходна. Точность теста Br составляет 0,2% по сравнению с устройством для тестирования BH. Коэффициент магнитной проницаемости рассчитан в соответствии с 1,05 (может быть выполнена точная оптимизация), отклонение Hcb находится в пределах 1,55%, а отклонение BH составляет 1,75%.
