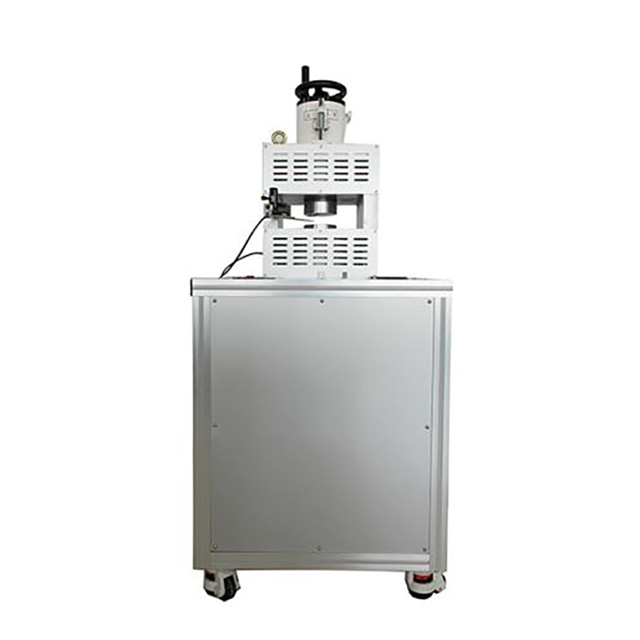

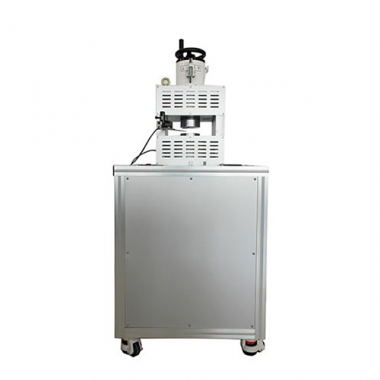

Экспериментальное устройство для определения плотности потока редкоземельных постоянных магнитов DX-2012MD

Доверенный пользователем прибор для измерения необратимых потерь температуры NdFeB разработан с учетом оценки качества данных его зарубежными пользователями. Температура нагрева составляет нормальную температуру ~200 °C, а диапазон магнитного поля составляет 0~1T. Метод проектирования на самом деле относительно прост, или предприятие, которое в настоящее время располагает прибором для измерения BH материала с постоянными магнитами, может дополнить его с помощью подручного оборудования, экономя затраты. То есть нагревательный полюс электромагнита используется для завершения нагрева магнитной стали (нагрев электромагнита замкнутого контура и кондуктивный нагрев с помощью зажима) и измерения магнитного потока при различных температурах с помощью измерителя магнитного потока и стандартной одномерной катушки Гельмгольца (или изменения магнитного момента) получает кривую потери плотности теплового магнитного потока и возвращает кривую обратимой потери плотности магнитного потока после возвращения к нормальному изменению температурного потока после нагрева, и получает необратимую кривую потери плотности магнитного потока. Электромагнит, который может создавать обратное магнитное поле, также может получать диамагнитную кривую материала в условиях высокой температуры, которая может быть использована для оценки диапазона использования магнита в магнитной цепи.

Характеристики экспериментального устройства для определения плотности потока редкоземельных постоянных магнитов DX-2012MD

• Нагрев при комнатной температуре ~200 °C, соответствующий требованиям к температурным испытаниям испытуемого образца;
• Настройте термическое медное приспособление таким образом, чтобы образец равномерно нагревался;
• Устройство для измерения магнитного момента потока может быть сконфигурировано для проверки необратимой кривой потери плотности магнитного потока образца;
• Применяя обратное магнитное поле, можно получить диамагнитную кривую материала в условиях высокой температуры;

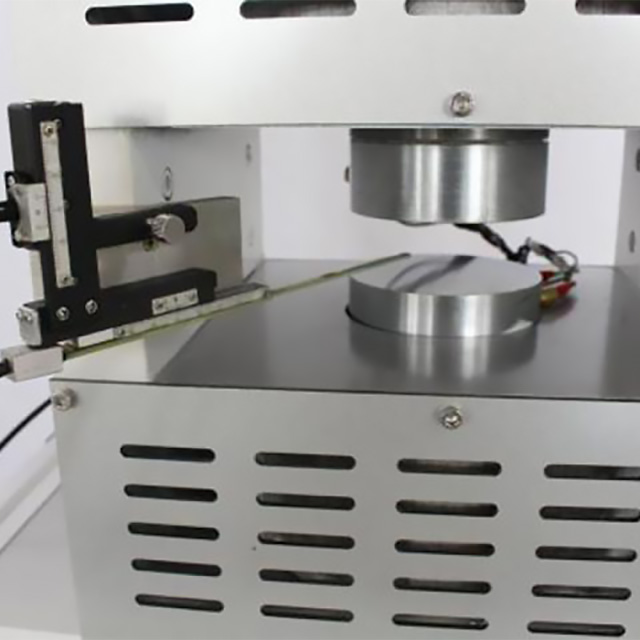

Магнит для нагрева зазора DXT-100

1, зазор магнитного поля 0~50 мм непрерывно регулируется, с цифровым дисплеем, разрешение 0,01 мм

2, диаметр поверхности полюса составляет 100 мм, равномерная площадь составляет не менее 60 мм, а однородность составляет 0,1%;

3, Когда напряженность магнитного поля составляет 25 мм, напряженность магнитного поля составляет не менее 750 Ка/м.

4, диапазон температур: нормальная температура ~ 200 ° C, температурное разрешение 0,1 ° C, точность 1,0% ± 0,2 ° C

Источник питания для обогрева DX-200C

1, входная мощность: 220 В ± 10%, 50 Гц

2, выходная мощность: 400 ВА

3. С настройкой температуры и датчиком контроля температуры.

Источник питания возбуждения DXF2100

1, входная мощность: 220 В ± 10%, 50 Гц

2, выходная мощность: 400 ВА

3. С настройкой температуры и датчиком контроля температуры.

Гауссметр переменного тока DX-103

1. Диапазон измерения: 0~0,2 ~ 2 Т два файла;
2. Неопределенность магнитного поля: 1,0% (ниже 1Т) 2,0% (1Т~2Т)
