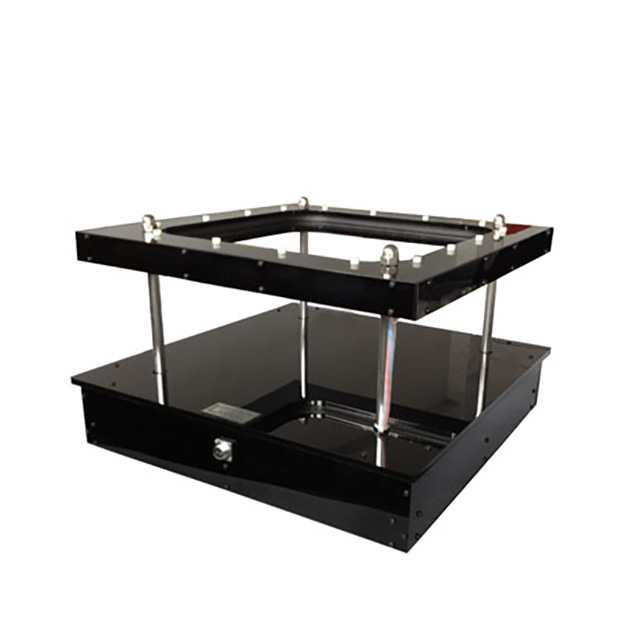

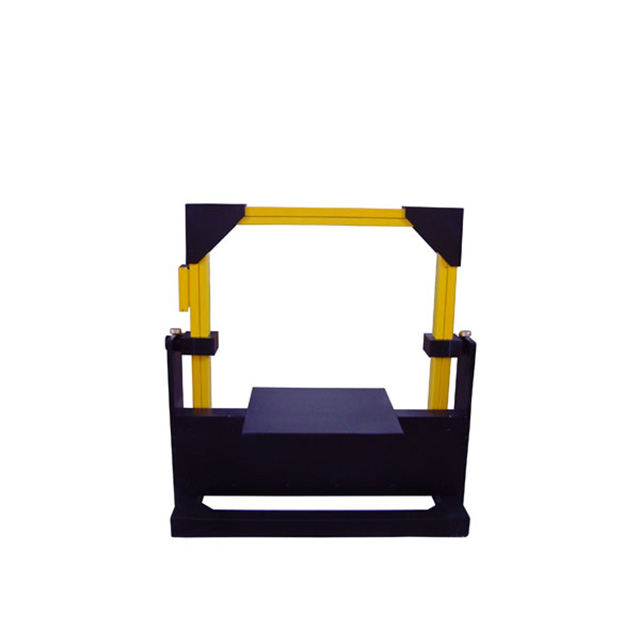

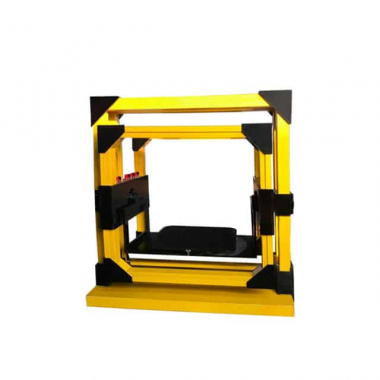

Катушка переменного тока Гельмгольца/катушка магнитного поля высокой частоты

Катушка магнитного поля высокой частоты предназначена для испытания на устойчивость к магнитному полю высокой частоты и соответствует стандарту GB/T 17626.8. Катушки магнитного поля высокой частоты должны создавать напряженность магнитного поля, соответствующую выбранному уровню испытания и заданной однородности. Напряженность магнитного поля может достигать 2 кА/м, и напряженность магнитного поля может быть настроена индивидуально.

Катушки имеют такой размер, чтобы окружать EUT (в трех взаимно перпендикулярных ориентациях). Настройка различных размеров силовых частотных катушек в соответствии с размерами EUT позволяет создавать однородное магнитное поле по всему объему стенда или вертикального оборудования с отклонением ±3 дБ. Для небольших устройств, таких как (компьютерный монитор, программируемые преобразователи ватт-часов и т.д.), индукционные катушки стандартного размера имеют квадратную форму со сторонами 1 м или круглую форму диаметром 1 м. Стандартные квадратные катушки имеют объем испытательной зоны 0,6 м*0,6 м*0,5 м. Когда необходимо протестировать оборудование большего объема, можно использовать двойные катушки стандартного размера с объемом испытательной площадки 0,6 м*0,6 м*1,0 м.

Для проведения трех испытаний в вертикальном магнитном поле катушку можно поворачивать от 90 градусов до 360 градусов, а стол для образцов - на 360 градусов. Могут быть настроены особые требования к катушке магнитного поля высокой частоты.
