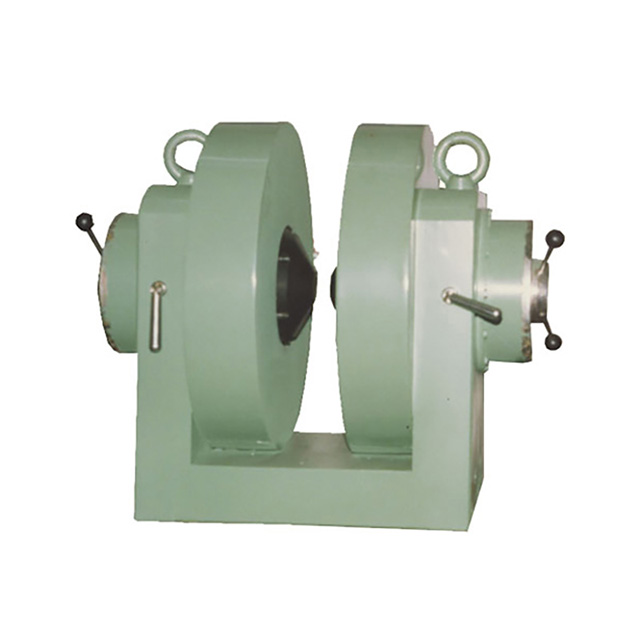

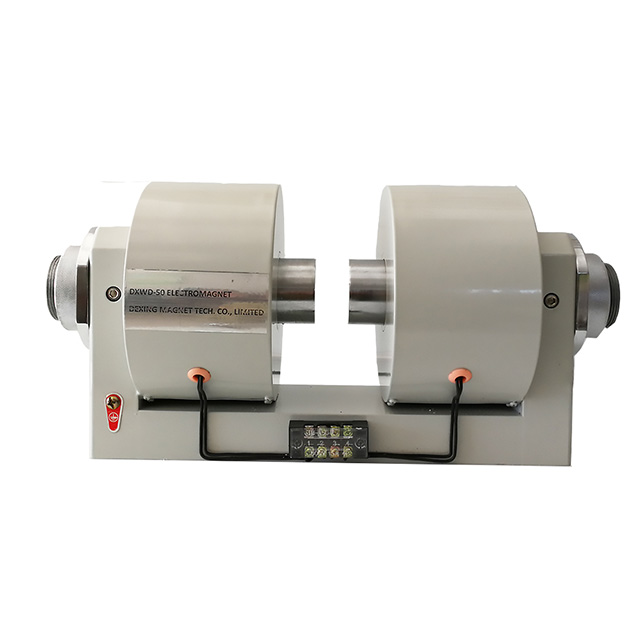

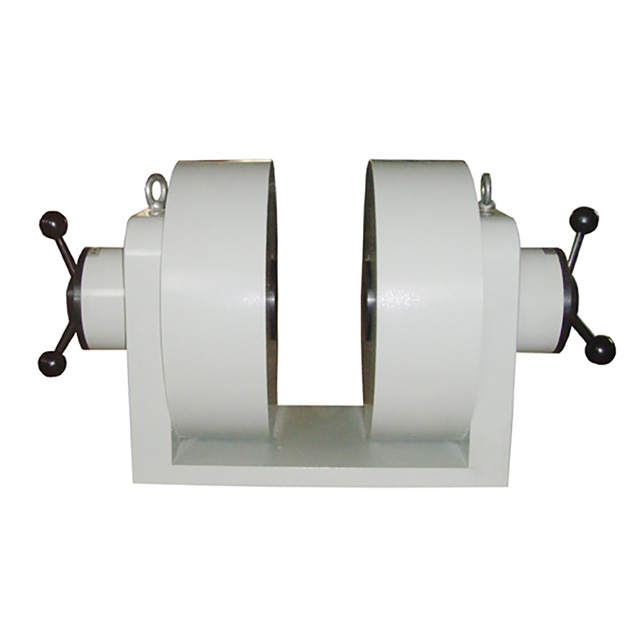

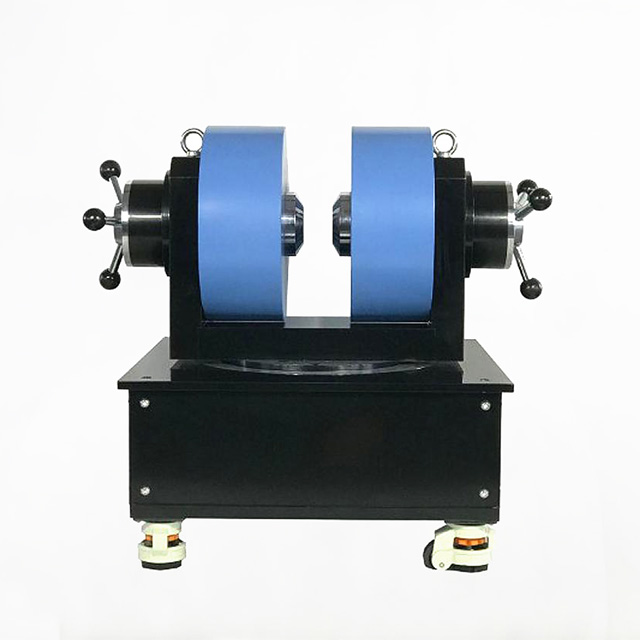

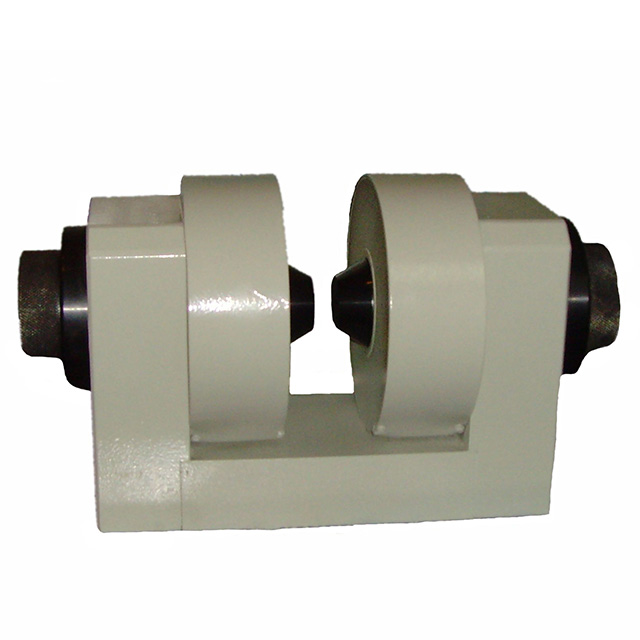

Магнитное поле регулируется в обе стороны, это конструкция с одним коромыслом, направление магнитного поля горизонтальное, посадочное место изделия расположено справа, что обеспечивает очень широкое рабочее место для работы или подключения к другому оборудованию. так что это очень распространенный дизайн. Применяется для изучения эффекта Холла, эффекта магнитосопротивления, магнитострикции, магнитометра крутящего момента, магнитометра силового метода, VSM и т.д.
Основной размер
Технические параметры
Магнитное поле регулируется в обе стороны, это конструкция с одним коромыслом, направление магнитного поля горизонтальное, посадочное место изделия расположено справа, что обеспечивает очень широкое рабочее место для работы или подключения к другому оборудованию. так что это очень распространенный дизайн. Применяется для изучения эффекта Холла, эффекта магнитосопротивления, магнитострикции, магнитометра крутящего момента, магнитометра силового метода, VSM и т.д.
|
Наименование деталей |
|||||
|
1: Горизонтальный хомут |
2: Вертикальный хомут |
3: катушка |
4: Поверхность полюсного колпачка |
5: Крышка полюса |
|
|
6: Ручка |
7: Полюсная втулка |
||||
|
A: Зазор между катушками |
B: Зазор между полюсами |
C: Высота по центру |
D: Горизонтальное расстояние по диаметру |
E: Диаметр катушки |
|
Основные размеры
|
Модель |
Диаметр полюса |
A |
B |
C |
D |
E |
Вес |
|
(мм) |
(мм) |
(мм) |
(мм) |
(мм) |
(мм) |
(Кг) |
|
|
DXWD-50 |
50 |
80/На заказ |
0~80 |
145 |
130 |
180 |
40 |
|
DXWD-80 |
80 |
100/На заказ |
0~100 |
190 |
175 |
260 |
135 |
|
DXWD-100 |
100 |
120/На заказ |
0~120 |
200 |
200 |
300 |
200 |
|
DXWD-130 |
130 |
120/На заказ |
0~120 |
250 |
240 |
260 |
430 |
|
DXWD-175 |
175 |
120/На заказ |
0~120 |
300 |
310 |
470 |
630 |
|
DXWD-200 |
200 |
120/На заказ |
0~120 |
300 |
320 |
490 |
930 |
|
DXWD-220 |
220 |
120/На заказ |
0~120 |
310 |
330 |
610 |
1060 |
|
DXWD-250 |
250 |
120/На заказ |
0~120 |
320 |
350 |
540 |
1920 |
|
DXWD-280 |
280 |
150/На заказ |
0~120 |
360 |
380 |
670 |
2570 |
|
DXWD-300 |
300 |
150/На заказ |
0~120 |
360 |
400 |
740 |
3580 |
|
DXWD-380 |
380 |
200/На заказ |
0~120 |
495 |
440 |
850 |
6800 |
Технические параметры
|
Одинарный электромагнит DXWD с двойной настройкой воздушного зазора, Изменяемый электромагнит |
||||||
|
Модель |
Диаметр полюса |
Диапазон воздушного зазора |
Поверхность полюса |
Индекс магнитного поля |
Мощность |
|
|
(мм) |
(мм) |
(мм) |
Воздушный зазор (мм) |
Максимальное магнитное поле (T) |
||
|
DXWD-50 |
Φ50 |
0-80 |
Φ50 |
10 |
0.9 |
0,3 кВт |
|
DXWD-100 |
Φ100 |
0-80 |
Φ60 |
10 |
1.8 |
1,6 кВт |
|
Φ100 |
20 |
1 |
||||
|
DXWD-130 |
Φ130 |
0-100 |
Φ60 |
10 |
2.3 |
3,0 кВт |
|
Φ120 |
30 |
1.2 |
||||
|
DXWD-175 |
Φ175 |
0-120 |
Φ60 |
10 |
2.3 |
5,0 кВт |
|
Φ100 |
50 |
1.25 |
||||
|
Φ150 |
100 |
0.6 |
||||
|
DXWD-200 |
Φ200 |
0-140 |
Φ60 |
10 |
2.6 |
8,0 кВт |
|
Φ80 |
30 |
1.6 |
||||
|
Φ140 |
70 |
0.9 |
||||
|
DXWD-250 |
Φ250 |
0-140 |
Φ60 |
10 |
2.9 |
12,0 кВт |
|
Φ80 |
40 |
1.9 |
||||
|
Φ120 |
80 |
1.1 |
||||
|
DXWD-280 |
Φ280 |
0-150 |
Φ70 |
10 |
3.1 |
16,0 кВт |
|
Φ120 |
70 |
1.5 |
||||
|
DXWD-380 |
Φ380 |
0-180 |
Φ100 |
40 |
2.2 |
20,0 кВт |

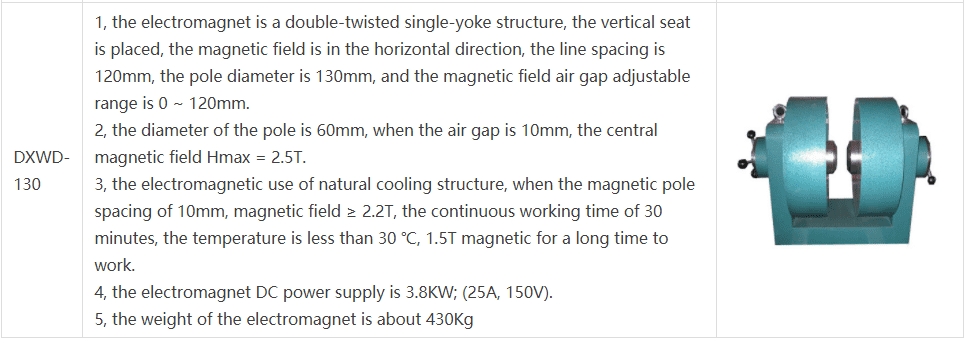

Типичные случаи
|
Модель |
Стоимость, доллары США |
|
Электромагнит с регулируемым воздушным зазором DXWND |
По запросу |
