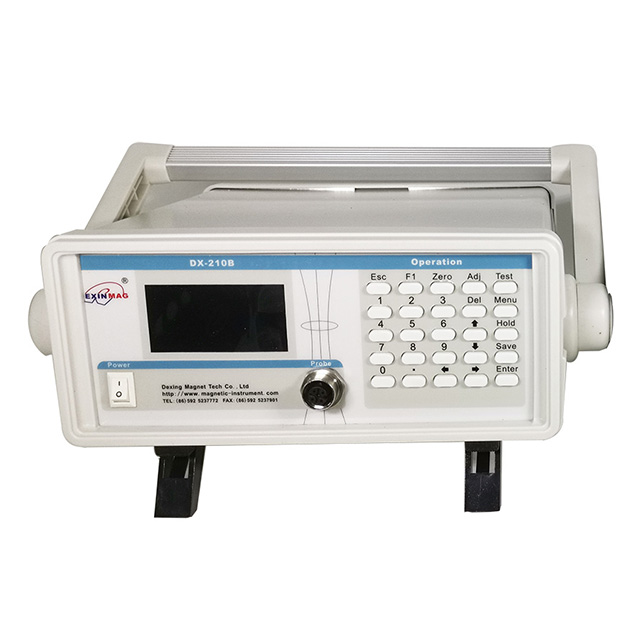

Флюксметр DX-210B

Благодаря конструкции электронной интегрирующей схемы с низким дрейфом высокоточный флюксметр DX-210B с низким дрейфом в основном характеризуется быстрым откликом на индукцию тестирования, высокой точностью тестирования и отсутствием потери данных тестирования. Диапазон тестирования: 2 мВб, 20 мВб, 200 мВб, 2000 мВб четыре файла (могут быть изменены по мере необходимости); Соответствующее входное сопротивление: 1 кОм, 10 кОм, 100 кОм, 1000 кОм; Дрейф: 1 мкВб / мин.

Благодаря конструкции электронной интегрирующей схемы с низким дрейфом, измеритель потока с низким дрейфом DX-210B в основном характеризуется быстрым откликом на индукцию тестирования, высокой точностью тестирования и отсутствием потери данных тестирования. Пользователь может измерять образцы методом вытягивания, и дата испытания может практически не зависеть от скорости вытягивания. Повторяемость даты измерения магнитного потока хорошая. Флюксметр с низким дрейфом DX-210B - это хороший интегратор, который может моделировать конструкцию схемы и широко применяться.

Особенности

• Непосредственно считывать данные о магнитном потоке;
• Определять направление интегрирования по “+” или “-”;

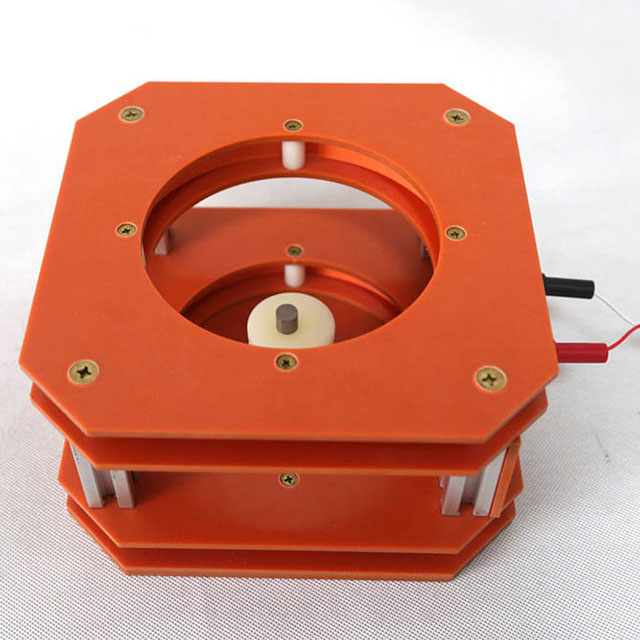

• Подходит для согласования с различными интегральными катушками и приспособлениями;
• Стабильная регулировка, низкий дрейф, менее 1 мкВт/мин;
• Высокое входное сопротивление, катушка оказывает незначительное влияние на тест.
• Проверка обычным магнитным полем постоянного тока;

Технический индекс

• Диапазон испытаний: ± 3.0000 мВб \ ± 30.000 мВб \ ± 300.00 мВб \ ± 3000.0 мВб четыре уровня (могут быть изменены по мере необходимости);
• Соответствующее входное сопротивление: 1 К Ом, 10 К Ом, 100 К ом, 1000 К Ом;
• Источник питания: переменный ток 50 Гц, 220V0.5A;
• Высокая точность, полномасштабная точность достигает ± 0,1%, диапазон ошибок разрешения составляет ± 1/30000;
• Степень дрейфа: очень низкий интегральный дрейф, после достижения прогревом стабильного состояния минимальная величина дрейфа в течение 24 часов составляет менее 1 мкВб;
• Минимальное разрешение: 0,1 мкВб (соответствует диапазону 3 мВб);
• Объем: 285 мм × 300 мм × 100 мм, вес: 3 кг; (ширина * глубина * высота);
• Рабочая среда: -45 ℃ -38 ℃; влажность: <85%; экологическая морская волна: <3500 метров.

Введение функции

1. Диапазон испытаний: ± 3,0000 мВб \ ± 30,000 мВб \ ± 300,00 мВб \ ± 3000,0 мВб. Нажмите клавишу F1 на клавиатуре панели, чтобы переключить диапазон с низкой передачи на высокую. Нажмите клавишу cycle для переключения. Вторая передача (± 30.000 мВб), текущий диапазон испытаний будет отображен в левом верхнем углу экрана.
2. Очистите показания: Нажмите ноль, чтобы очистить интегратор.
3. Регулировка смещения: Нажмите клавишу Adj, и программное обеспечение перейдет в режим автоматической регулировки смещения. В то же время, Adj ... будет отображаться в левом нижнем углу экрана, указывая на то, что выполняется регулировка смещения. При регулировке смещения вы должны сохранять статическое состояние без ввода сигнала магнитного потока и избегать других сигналов помех. Одновременно вы не можете нажимать клавишу обнуления. Время регулировки смещения варьируется от нескольких секунд до 30 секунд. После завершения Adj, если отображаемое значение не соответствует, вы можете нажать ноль, чтобы очистить его
4. Сигнальный вход: Индуктивная катушка магнитного потока может быть подключена к входу на задней панели. ВХОД включает в себя две клеммы, которые соответственно подключены к двум концам измерительной катушки; кроме того, порт датчика также может быть подключен к измерительной катушке соответствующего интерфейса.
5. Калибровка результатов измерений: Нажмите клавишу Menu для входа в меню CAL. В этом меню есть 4 коэффициента. Эти коэффициенты можно изменить, нажав цифровые клавиши и клавиши со стрелками. Эти коэффициенты являются калибровочными параметрами магнитного потока, которые имеют линейную зависимость от результатов измерений. Они были откалиброваны перед отправкой с завода. При обычных обстоятельствах пользователям не рекомендуется изменять их самостоятельно
6. Аналоговый выход: Интерфейсом является выход с маркировкой BNC на задней панели, который соответствует полномасштабному напряжению 3 В.
7. Интерфейс связи: RS232. В настоящее время для этой связи недоступен пользовательский протокол.
8. Примечание: после переключения диапазона дрейф измерителя потока сильно изменится, и необходимо выполнить регулировку дрейфа еще раз. После завершения регулировки смещения измеритель потока не обязательно достигает очень стабильного состояния. После ожидания в течение нескольких десятков секунд измеритель потока достигнет стабильности.
