Технические характеристики
Основная функция:

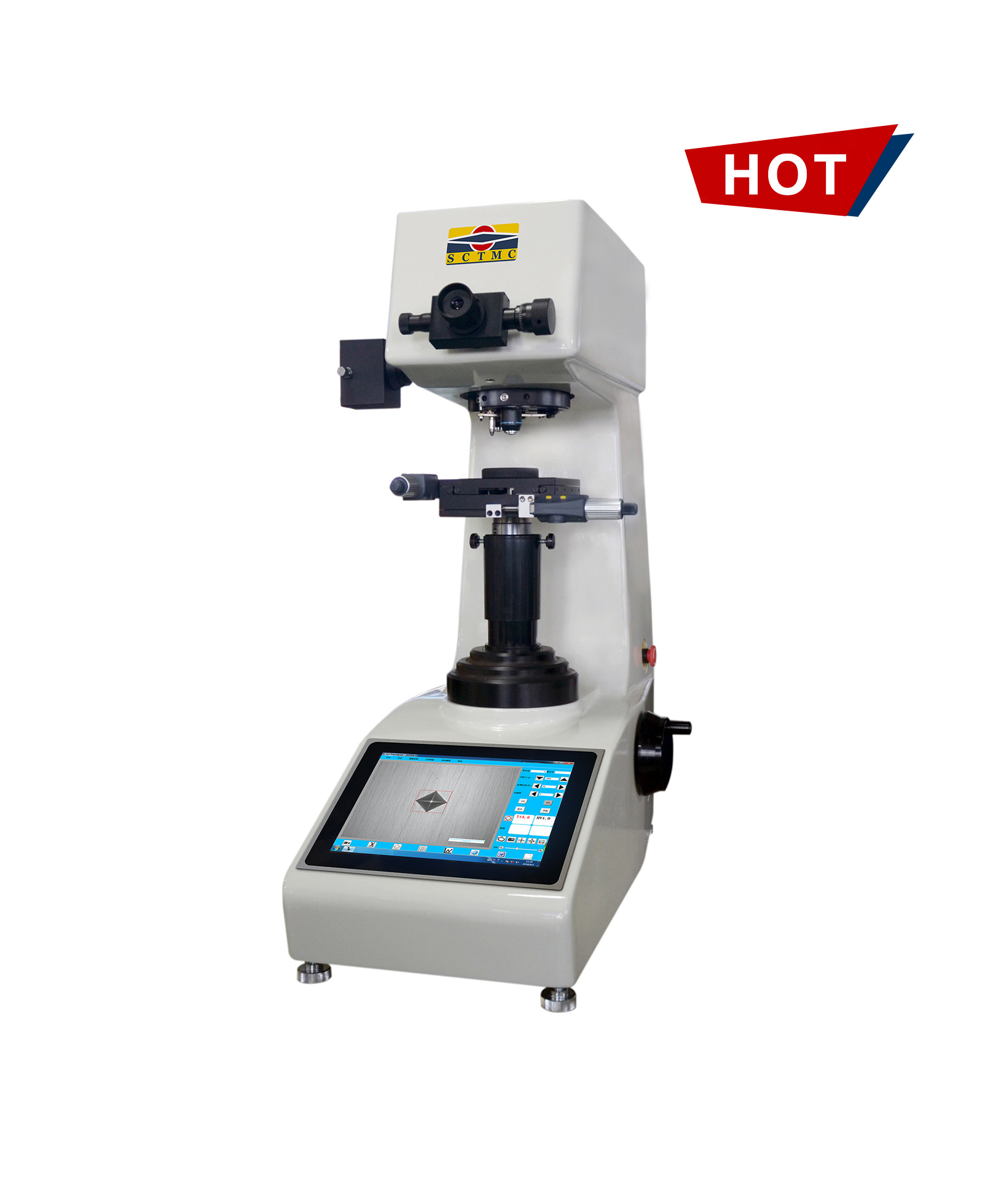

Этот прибор представляет собой твердомер по Виккерсу нового поколения. Он использует интегрированную конструкцию твердомера и панельного компьютера, все параметры тестирования могут быть выбраны на панельном компьютере. Благодаря сенсорному экрану он работает быстро и удобно, а также отображает информацию четко и интуитивно. Благодаря системе получения изображений с ПЗС-матрицы он может отображать изображение с динамическим углублением, фиксировать изображение и автоматически получать значение твердости по Виккерсу с высокой точностью и стабильностью, а также избегать человеческих ошибок. Твердомер с полным набором функций достигает продвинутого уровня.
- Он использует интегрированную конструкцию твердомера и панельного компьютера, с операционной системой Windows 7, обладает всеми функциями компьютера и может быть подключен к устройствам вывода, таким как внешний экран и принтер;
- С тремя объективами для измерения, автоматическим распознаванием и переключением между объективом и индентором;
- Подъемный винт имеет червячно-зубчатую конструкцию с плавной передачей;
- Благодаря цифровому тестовому столу X-Y положение и измерения становятся более точными;
- Загрузка, выдержка и разгрузка испытательной силы завершаются автоматически;
- С системой получения изображения CCD , он четко отображает изображение и автоматически получает значение твердости;
- С функцией преобразования шкалы твердости;
- Он может автоматически сохранять данные измерений, генерировать кривую зависимости твердости от глубины и сохранять в виде документа WORD или EXCEL.
Область применения:
Подходит для черных и цветных металлов, тонких профилей микросхем, покрытий, слоистых металлов; стекла, керамики, агата, драгоценных камней, тонких пластиковых профилей и т.д.; Для определения твердости, например, глубины и трапециевидности карбонизированных слоев и закаленных слоев.
Технические параметры
|
Модель |
XHVT-10Z / 30Z / 50Z |
|
Испытательная сила |
кгс, Н |
|
XHVT-10Z |
0,2 кгс, 0,3 кгс, 0,5 кгс, 1 кгс, 2 кгс, 2,5 кгс, 3 кгс, 5 кгс, 10 кгс 1,96 Н, 2,94 Н, 4,90 Н, 9,80 Н, 19,6 Н, 24,5 Н, 29,4 Н, 49Н, 98Н |
|
XHVT-30Z |
0,3 кгс, 0,5 кгс, 1 кгс, 2 кгс, 2,5 кгс, 3 кгс, 5 кгс, 10 кгс, 20 кгс, 30 кгс 2,94 Н, 4,90 Н, 9,80 Н, 19,6 Н, 24,5 Н, 29,4 Н, 49Н, 98Н, 196Н, 294Н |
|
XHVT-50Z |
0,5 кгс, 1 кгс, 2 кгс, 2,5 кгс, 3 кгс, 5 кгс, 10 кгс, 20 кгс, 30 кгс, 50 кгс 4,90 Н, 9,80 Н, 19,6 Н, 24,5 Н, 29,4 Н, 49Н, 98Н, 196Н, 294Н, 490Н |
|
Режим тестирования |
HV/HK |
|
Диапазон испытаний |
1HV ~ 2967HV |
|
Метод загрузки |
Автоматический (загрузка / выдержка / разгрузка) |
|
Переключение между объективом и индентором |
Автоматическое переключение |
|
Микрокомпьютер |
Процессор: Intel I5,Память: 4G,Твердотельный накопитель: 240 Г |
|
Пиксель CCD |
1,30 млн. |
|
Шкала преобразования |
HV, HK, HRA, HRBW, HRC, HRD, HREW, HRFW, HRGW, HRKW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW, HS, HBW |
|
Показания твердости |
Отображение вдавливания и автоматическое измерение на сенсорном экране |
|
Вывод данных |
Отчет в WORD или EXCEL с кривой диаграммой |
|
Объектив |
10× ，20× ，40× |
|
Эффективное поле зрения |
10×:680 мкм,20×:340 мкм, 40×:170 мкм |
|
Минимальная единица измерения |
10×:0,1 мкм,20×: 0,05мкм, 40×:0,025мкм |
|
Время выдержки |
0 ~ 60 с |
|
Источник света |
Галогенная лампа |
|
Цифровой X-Y испытательный стол |
Размер: 120 × 120 мм; Ход: 25 × 25 мм; Разрешение: 0.001 мм |
|
Макс. Высота образца |
170 мм |
|
Горловина |
130 мм |
|
Источник питания |
220 В, 50 Гц |
|
Стандарт выполнения |
ISO 6507,ASTM E92,JIS Z2244,GB / T 4340.2 |
|
Размер |
560 × 335 × 675 мм Размер упаковки: 650 × 380 × 960 мм |
|
Вес |
Вес нетто: 48 кг,Вес брутто: 62 кг |
Упаковочный лист:
|
Имя |
Количество |
Имя |
Количество |
|
Основной корпус прибора |
1 комплект |
10 × Окуляр |
1 шт. |
|
10×20×40× Объектив |
каждый по 1 шт. |
Алмазный индентор по Виккерсу |
1 шт. |
|
Цифровая Стол перекрестных испытаний |
1 шт. |
Кабель питания |
1 шт. |
|
Горизонтальный регулирующий винт |
4 шт. |
Уровень |
1 шт. |
|
Предохранитель 1A |
2 шт. |
Галогенная лампа 12V, 15 ~ 20 Вт |
1 шт. |
|
Внутренний шестигранный ключ 2,5 мм |
1 шт. |
Отвертка |
1 шт. |
|
Блок твердости 700 ~ 800 HV1 |
1 шт. |
Блок твердости 400 ~ 500 HV5 |
1 шт. |
|
Защита от пыли |
1 шт. |
U диск |
1 шт. |
|
Мышь |
1 шт. |
Руководство по эксплуатации |
1 экземпляр |
|
Модель |
Стоимость, доллары США |
|
XHVT-10Z |
По запросу |
|
XHVT- 30Z |
По запросу |
|
XHVT- 50Z |
По запросу |
