Технические характеристики
Основная функция:

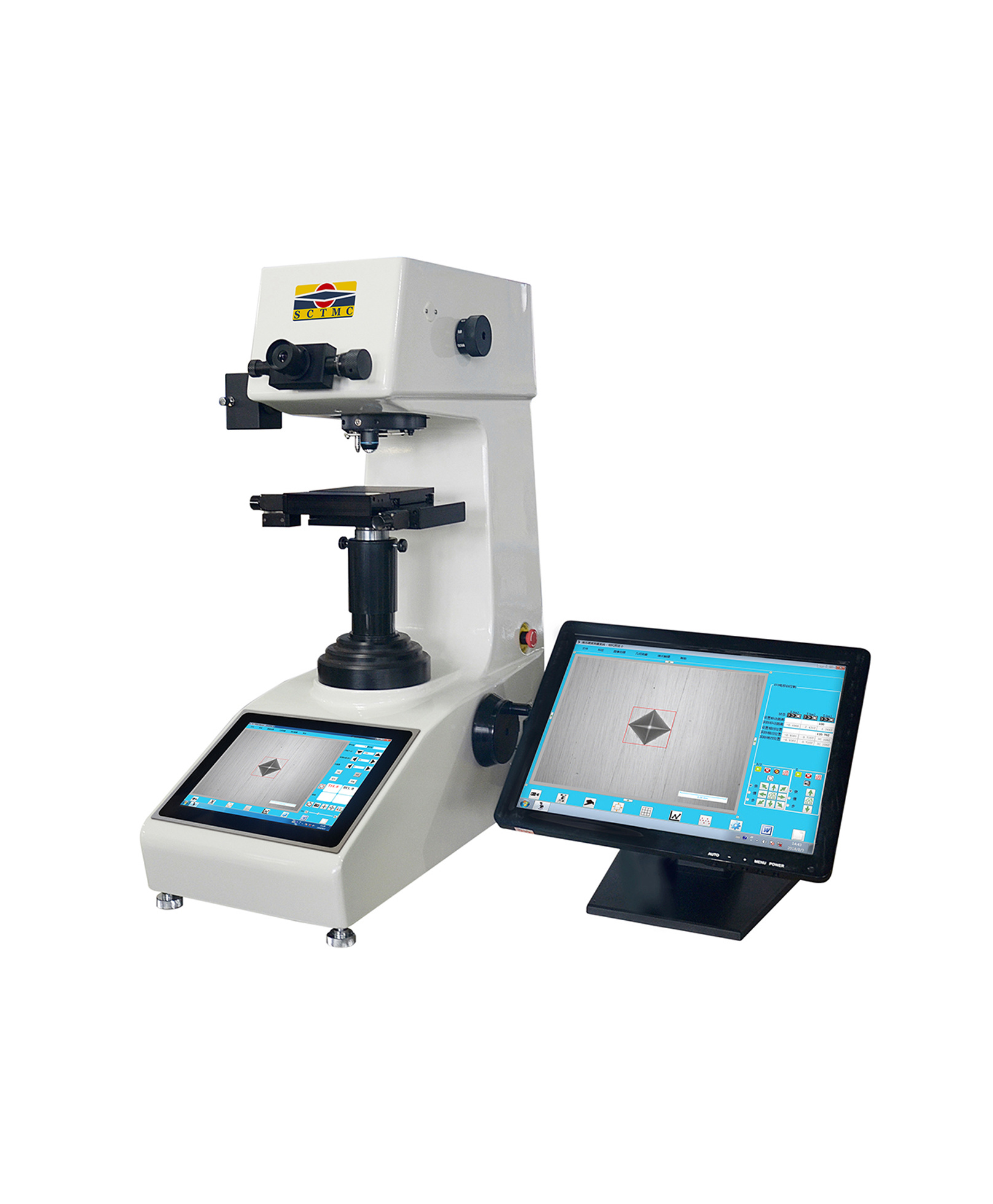

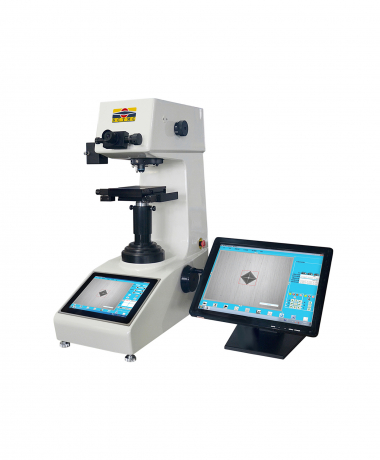

Этот прибор представляет собой автоматический твердомер Micro Vickers нового поколения. В нем используется интегрированная конструкция твердомера и панельного компьютера; С операционной системой Windows 7 он обладает всеми функциями компьютера. Благодаря системе получения изображений CCD, он может отображать изображение углубления непосредственно на сенсорном экране и автоматически получать значение твердости по Виккерсу. Он заменяет старый метод измерения длины диагонали с помощью окуляра, позволяет избежать смещения времени и визуальной усталости от источника света окуляра и защищает зрение оператора. Это крупная инновация в области твердомера Micro Vickers.
- Все параметры тестирования можно выбрать на панели компьютера. Благодаря сенсорному экрану он работает быстро и удобно, а дисплей отображается четко и интуитивно.
- Благодаря системе получения изображений с ПЗС-матрицы устройство четко отображает изображение и определяет значение твердости простым касанием экрана.
- Автоматическое распознавание и переключение между объективом и индентором.
- С функцией преобразования шкалы твердости.
- Система поддерживает два языка: английский и китайский.
- Благодаря интерфейсам USB, VGA и LAN результаты измерения твердости можно распечатать с помощью интерфейса USB.
- Он может автоматически сохранять данные измерений, генерировать кривую зависимости твердости от глубины и сохранять в виде документа WORD или EXCEL.
- Благодаря моторизованному испытательному столу X-Y, автоматической фокусировке и автоматическому измерению он обеспечивает полную автоматизацию испытания твердости Micro Vickers.
Область применения:
Подходит для черных и цветных металлов, тонких профилей микросхем, покрытий, слоистых металлов; стекла, керамики, агата, драгоценных камней, тонких пластиковых профилей и т.д.; Для определения твердости, например, глубины и трапециевидности карбонизированных слоев и закаленных слоев.
Технические параметры
|
Модель |
XHVT-1000Z / V3.0 |
|
|
Испытательная сила |
кгс |
10 кгс, 25 кгс, 50 кгс, 100 кгс, 200 кгс, 300 кгс, 500 кгс, 1000 кгс |
|
Н |
0,098Н, 0,246 Н, 0,49 Н, 0,98 Н, 1,96 Н, 2,94 Н, 4,90 Н, 9,80 Н |
|
|
Режим тестирования |
HV/HK |
|
|
Диапазон испытаний |
1HV ~ 2967HV |
|
|
Метод загрузки |
Автоматический (загрузка / выдержка / разгрузка) |
|
|
Переключение между объективом и индентором |
Автоматическое переключение |
|
|
Микрокомпьютер |
Процессор: Intel I5, Память: 8G, SSD: 240G |
|
|
Пиксель CCD |
1,30 млн. |
|
|
Шкала преобразования |
HV, HK, HRA, HRBW, HRC, HRD, HREW, HRFW, HRGW, HRKW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW, HS, HBW |
|
|
Показания твердости |
Отображение углублений и автоматическое измерение на сенсорном экране |
|
|
Вывод данных |
Отчет WORD или EXCEL с кривой диаграммой |
|
|
Объектив |
10× (Наблюдать), 40× (измерять) |
|
|
Эффективное поле зрения |
: 680 мкм, 40×10 В3. 0 - Shanghai Shangcai Testing Machine Co., Ltd.：170 мкм |
|
|
Минимальная единица измерения |
: 0,1мкм, 40×10× - 0,025мкм |
|
|
Время выдержки |
0 ~ 60 с |
|
|
Источник света |
Галогенная лампа |
|
|
Моторизованный X-Y испытательный стол |
Размер: 110 × 110 мм; Ход: 50 × 50 мм; Разрешение: 0,002 мм |
|
|
Макс. Высота образца |
170 мм |
|
|
Горловина |
130 мм |
|
|
Источник питания |
220В, 50 Гц |
|
|
Стандарт выполнения |
, ASTM E384, JIS Z2244ISO 6507, GB / T 4340.2 |
|
|
Размер |
560 ×335 × 675 мм, Размер упаковки: 650 × 380 × 960 мм |
|
|
Вес |
Вес нетто: 52 кг, Вес брутто: 67 кг |
|
Упаковочный лист:
|
Имя |
Кол-во |
Имя |
Кол-во |
|
Основной корпус прибора |
1 комплект |
10 × Окуляр |
1 шт. |
|
10×, 40× Объектив |
каждый по 1 шт. |
Алмазный микроиндентор Виккерса |
1 шт. |
|
Внешний сенсорный экран |
1 комплект |
Ось веса |
1 шт. |
|
Веса |
6 шт. |
Стол для испытания тонких образцов |
1 шт. |
|
Моторизованный Поперечный испытательный стол |
1 шт. |
Испытательный стол для зажима нити накала |
1 шт. |
|
Испытательный стол с плоским зажимом |
1 шт. |
Уровень |
1 шт. |
|
Горизонтальный регулирующий винт |
4 шт. |
Галогенная лампа 12V, 15 ~ 20 Вт |
1 шт. |
|
Предохранитель 1A |
2 шт. |
Отвертка |
2 шт. |
|
Кабель питания |
1 шт. |
Блок твердости 700 ~ 800 HV1 |
1 шт. |
|
Блок твердости 400 ~ 500 HV0.2 |
1 шт. |
U диск |
1 шт. |
|
Защита от пыли |
1 шт. |
Мышь |
1 шт. |
|
Руководство по эксплуатации |
1 экземпляр |
|
|
|
Модель |
Стоимость, доллары США |
|
XHVT-1000Z / V3.0 |
По запросу |
