Технические характеристики
Основная функция:

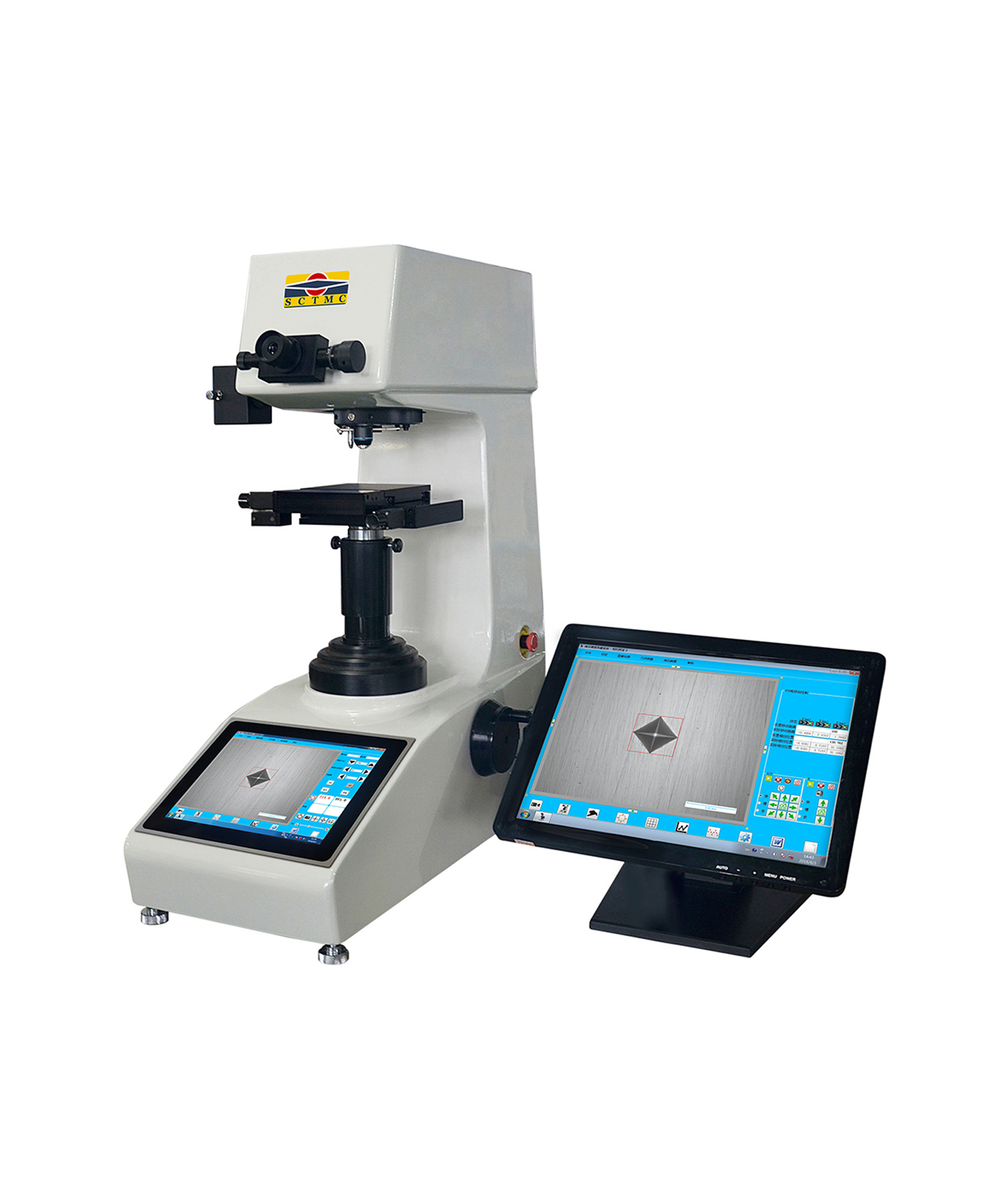

Этот прибор представляет собой автоматический твердомер по Виккерсу нового поколения. Он использует интегрированную конструкцию твердомера и панельного компьютера; С операционной системой Windows 7 он обладает всеми функциями компьютера. Благодаря системе получения изображений с ПЗС-матрицы он может отображать изображение углубления непосредственно на сенсорном экране и автоматически получать значение твердости по Виккерсу. Он заменяет старый метод измерения длины диагонали с помощью окуляра, позволяет избежать смещения времени и визуальной усталости от источника света окуляра и защищает зрение оператора. Это крупная инновация твердомера по Виккерсу.
- Все параметры тестирования можно выбрать на панели компьютера. Благодаря сенсорному экрану он работает быстро и удобно, а дисплей отображается четко и интуитивно.
- С системой получения изображений CCD устройство четко отображает изображение и определяет значение твердости простым касанием экрана.
- Автоматическое распознавание и переключение между объективом и индентором позволяют автоматически получить значение твердости по Виккерсу.
- С функцией преобразования шкалы твердости.
- Система поддерживает два языка: английский и китайский.
- Благодаря интерфейсам USB, VGA и LAN результаты измерения твердости можно распечатать с помощью интерфейса USB.
- Он может автоматически сохранять данные измерений, генерировать кривую зависимости твердости от глубины и сохранять в виде документа WORD или EXCEL.
- Благодаря моторизованному X-Y-образному испытательному столу, автоматической фокусировке и автоматическому измерению он обеспечивает полную автоматизацию определения твердости по Виккерсу.
Область применения:
Подходит для черных и цветных металлов, тонких профилей микросхем, покрытий, слоистых металлов; стекла, керамики, агата, драгоценных камней, тонких пластиковых профилей и т.д.; Для определения твердости, например, глубины и трапециевидности карбонизированных слоев и закаленных слоев.
Технические параметры
|
Модель |
XHVT-10Z / 30Z / 50Z / V3.0 |
|
Испытательная сила |
Кгс, Н |
|
XHVT-10Z / V3.0 |
0,2 кгс, 0,3 кгс, 0,5 кгс, 1 кгс, 2 кгс, 2,5 кгс, 3 кгс, 5 кгс, 10 кгс 1,96 Н, 2,94 Н, 4,90 Н, 9,80 Н, 19,6 Н, 24,5 Н, 29,4 Н, 49Н, 98Н |
|
XHVT-30Z / V3.0 |
0,3 кгс, 0,5 кгс, 1 кгс, 2 кгс, 2,5 кгс, 3 кгс, 5 кгс, 10 кгс, 20 кгс, 30 кгс 2,94 Н, 4,90 Н, 9,80 Н, 19,6 Н, 24,5 Н, 29,4 Н, 49Н, 98Н, 196Н, 294Н |
|
XHVT-50Z / V3.0 |
0,5 кгс, 1 кгс, 2 кгс, 2,5 кгс, 3 кгс, 5 кгс, 10 кгс, 20 кгс, 30 кгс, 50 кгс 4,90Н, 9,80 Н, 19,6 Н, 24,5 Н, 29,4 Н, 49Н, 98Н, 196Н, 294Н, 490Н |
|
Тестовый режим |
HV/HK |
|
Диапазон испытаний |
1HV ~ 2967HV |
|
Метод загрузки |
Автоматический (загрузка / выдержка / разгрузка) |
|
Револьверная головка |
Автоматическое переключение |
|
Компьютер |
Процессор: Intel I5, Память: 8G, SSD: 240G |
|
Пиксель CCD |
1.30 млн. |
|
Шкала преобразования |
HV, HK, HRA, HRBW, HRC, HRD, HREW, HRFW, HRGW, HRKW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW, HS, HBW |
|
Показания твердости |
Отображение вдавливания и автоматическое измерение на сенсорном экране |
|
Вывод данных |
Отчет WORD или EXCEL с кривой диаграммой |
|
Объектив |
10×，20×，40× |
|
Эффективное поле зрения |
10×: 680 мкм, 20×: 340 мкм, 40×: 170 мкм |
|
Минимальный измерительный блок |
10×: 0,1 мкм, 20×: 0,05мкм, 40×: 0,025 мкм |
|
Время выдержки |
0~ 60 с |
|
Источник света |
Галогенная лампа |
|
Моторизованный X-Y испытательный стол |
Размер: 110 × 110 мм; Ход: 50 × 50 мм; Разрешение: 0.002 мм |
|
Максимальная высота образца |
170 мм |
|
Глубина горловины |
130 мм |
|
Источник питания |
AC220V, 50 Гц |
|
Выполнить Стандарт |
ISO 6507, ASTM E92, JIS Z2244, GB / T 4340.2 |
|
Размер |
560 ×335 ×675 мм, Размер упаковки: 650 × 380 × 960 мм |
|
Вес |
Вес нетто: 52 кг, Вес брутто: 67 кг |
Упаковочный лист:
|
Имя |
Кол-во |
Имя |
Кол-во |
|
Основной корпус прибора |
1 комплект |
10 × Окуляр |
1 шт. |
|
10×20×40× Объектив |
каждый по 1 шт. |
Алмазный индентор по Виккерсу |
1 шт. |
|
Внешний сенсорный экран |
1 комплект |
Моторизованный стол для поперечных испытаний |
1 шт. |
|
Уровень |
1 шт. |
Горизонтальный регулирующий винт |
4 шт. |
|
Галогенная лампа 12V, 15 ~ 20 Вт |
1 шт. |
Предохранитель 1A |
2 шт. |
|
Отвертка |
1 шт. |
Внутренний шестигранный ключ 2,5 мм |
1 шт. |
|
Кабель питания |
1 шт. |
Блок твердости 700 ~ 800 HV1 |
1 шт. |
|
Блок твердости 400 ~ 500 HV5 |
1 шт. |
Защита от пыли |
1 шт. |
|
Мышь |
1 шт. |
U диск |
1 шт. |
|
Руководство по эксплуатации |
1 экземпляр |
|
|
|
Модель |
Стоимость, доллары США |
|
XHVT-10Z / V3.0 |
По запросу |
|
XHVT-30Z / V3.0 |
По запросу |
|
XHVT-50Z / V3.0 |
По запросу |
