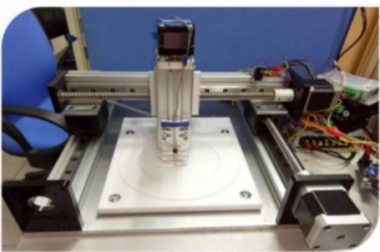

Система бесконтактного неразрушающего контроля LSNT-300

Система бесконтактного неразрушающего контроля LSNT-300: она может определять толщину, проводимость, магнитную проницаемость и другие связанные физические свойства проводящих пленок и металлических пластин, а также других образцов проводников, подлежащих испытанию, без прямого контакта с испытуемыми образцами. В то же время можно сканировать дефекты на поверхности образца. Его можно широко использовать для определения физических свойств, таких как толщина, электропроводность и магнитная проницаемость образцов проводников, таких как проводящие пленки и металлические пластины.

Технические характеристики

• Он имеет два режима: позиционное сканирование и автоматическое сканирование;
• Размер области сканирования может достигать 300×300 мм, а точность позиционирования — 5 мкм;
• Ширина или расстояние между линиями обнаружения может достигать 0,5 мм, а глубина обнаружения — 30 мм;
• Ограничений по размеру выборки, количеству, частоте и т.д.- нет.
• Используйте образцы материалов для хранения образцов металла.

Функции:

• Интерфейс управления автоматикой.
• Точность обнаружения высокая, метод работы прост, испытуемый образец не повреждается, дефекты можно сканировать на поверхности образца.
• Проверяются толщина, электропроводность, магнитная проницаемость и другие физические свойства образцов проводников, подлежащих измерению, таких как проводящие пленки и металлические пластины.

 Технические параметры

Фактический тестовый пример.

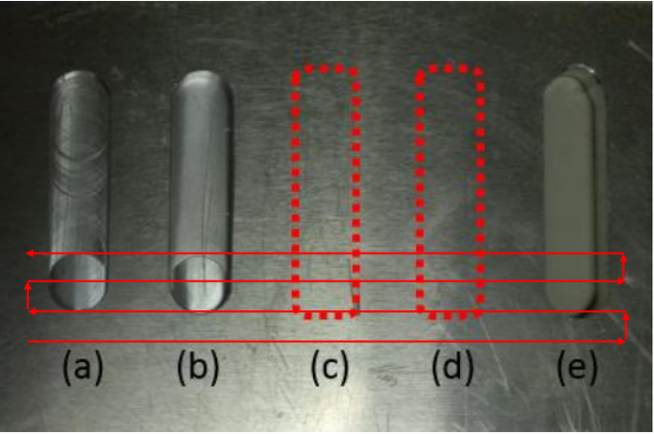

Измерения поверхностных дефектов проводились на образцах алюминиевых пластин с канавками разной глубины (т.е. дефектами), как показано на рисунке ниже. Дефекты слева направо: а) поверхностная бороздка глубиной 1 мм; б) поверхностная бороздка глубиной 3 мм; в) внутренняя бороздка толщиной 4 мм от поверхности; г) канавка толщиной 1 мм от поверхности. Внутренняя канавка; (д) — сквозная канавка, ширина каждой канавки отверстия — 10 мм. Электропроводность алюминия равна 3,78 х 10⁷ (См^-1), а магнитная проницаемость - 1,2566 х 10^-6 (Гм^-1).

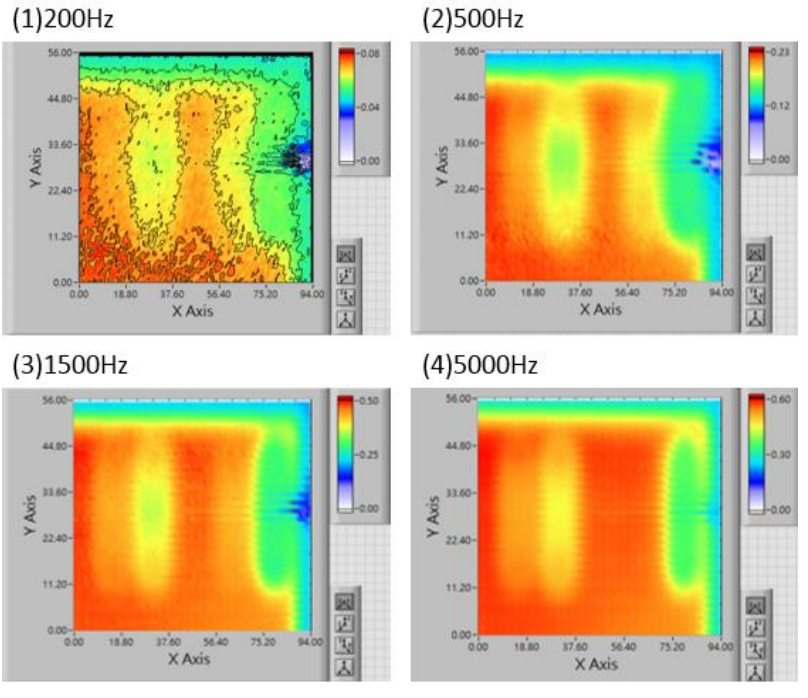

Используйте программу LabVIEW для управления системой автоматического сканирования для сканирования поверхности образца в соответствии с красной змеевидной траекторией, указанной на рисунке, и установите расстояние шага по оси Z на 1,25 мм (вы можете установить конкретное значение в зависимости от ситуации), и область сканирования. Это 70 × 118 мм, а общее количество точек измерения рассчитано как 56 × 94, всего 5264 точки. Чтобы учесть влияние скин-эффекта и лучше получить морфологию поверхности образца, условия обнаружения были проверены на различных частотах 200, 500, 1500 и 5000 Гц. Местоположение дефекта сначала определялось с помощью высокой частоты, а затем настраивается на низкую частоту для дальнейшего получения дефектов. Конкретный размер и глубина образца сравниваются, а поверхностная и приповерхностная морфология образца получается путем сравнения результатов измерений на высоких и низких частотах.
