Технические характеристики

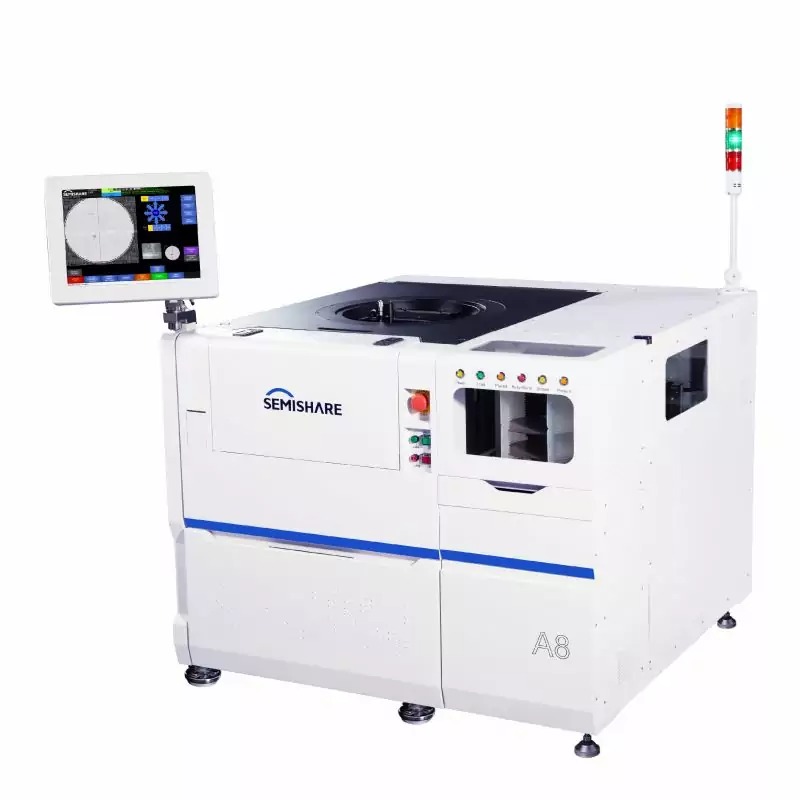

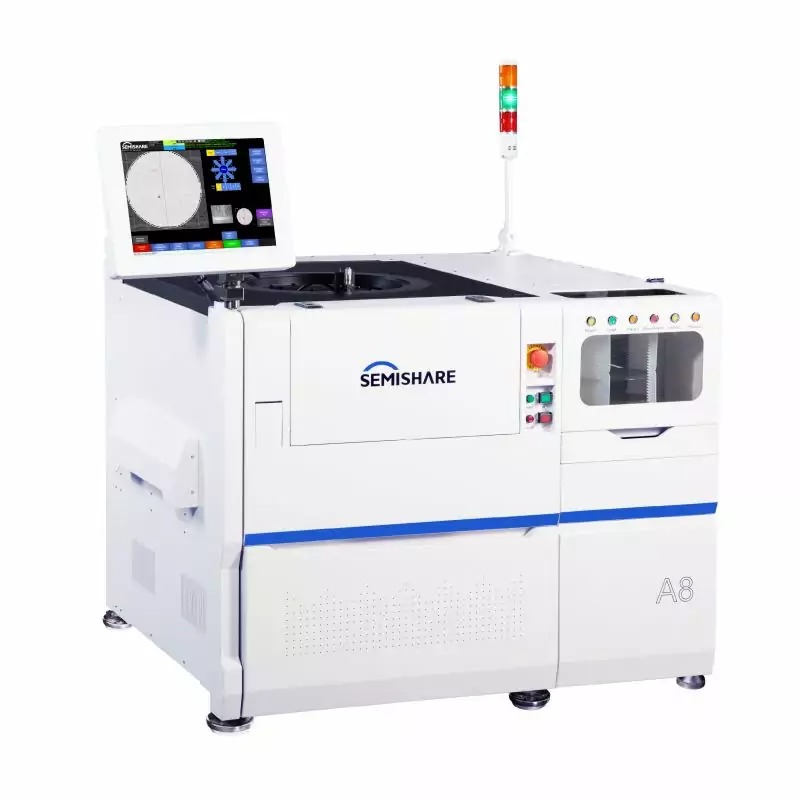

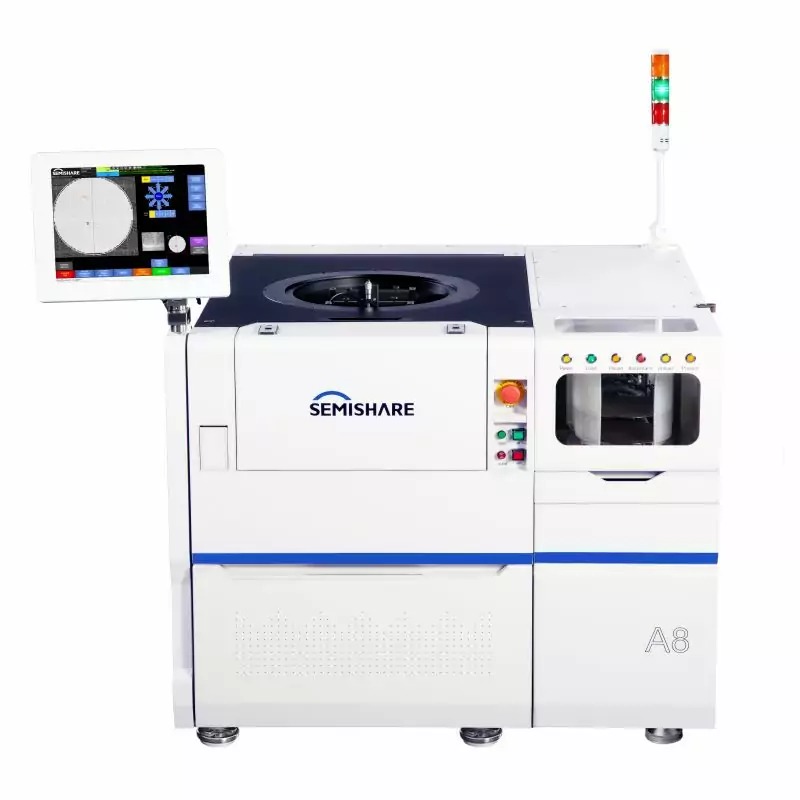

Полностью автоматизированная измерительная станция A8 позволяет завершить испытания пластин WAT/CP благодаря точному контакту между картой датчика и точкой PAD пластины. Электрический сигнал загружается и измеряется путем подключения тестера, и затем сигнал контролируется, оценивается и сохраняется на стороне программного обеспечения, а информация о результатах оценки передается обратно в струйную систему для маркировки дефектного чипа (интегральной схемы).
С помощью системы программного управления механическая платформа зажимного патрона перемещается к следующему тестируемому чипу (интегральной схеме), а затем манипулятор автоматически загружает и транспортирует пластину к пластине и обратно и по очереди выполняет циклические испытания.
1. Высокая эффективность: интегрированный модуль предварительной настройки собственной разработки, пластины можно автоматически перемещать вверх и вниз без повреждений, круглосуточное внутрипленочное обнаружение 7 * 24 часа в сутки для обеспечения безопасной и высокоскоростной передачи данных.
2. Высокая точность: полностью замкнутая система управления движением микронного уровня, благодаря оптической системе позиционирования, использующей новейшие программные алгоритмы обработки изображений, достигается автоматическое и точное позиционирование ланцета.
3. Высокая совместимость: манипулятор может принимать различные пластины, такие как ультратонкие/острые/тайко и т.д.; самостоятельно разработанная конструкция интегрированного шарнира, может принимать различные основные испытательные машины для стыковки.
4.Высокая устойчивость: малый размер и вес, низкая вибрация, низкий уровень шума, низкий центр тяжести, конструкция мобильной платформы с низким центром тяжести патрона, более стабильная работа.
Технические параметры
Полностью автоматизированная измерительная станция A8 позволяет завершить испытания пластин WAT/CP благодаря точному контакту между картой датчика и точкой PAD пластины. Электрический сигнал загружается и измеряется путем подключения тестера, и затем сигнал контролируется, оценивается и сохраняется на стороне программного обеспечения, а информация о результатах оценки передается обратно в струйную систему для маркировки дефектного чипа (интегральной схемы).
С помощью системы программного управления механическая платформа зажимного патрона перемещается к следующему тестируемому чипу (интегральной схеме), а затем манипулятор автоматически загружает и транспортирует пластину к пластине и обратно и по очереди выполняет циклические испытания.
1. Высокая эффективность: интегрированный модуль предварительной настройки собственной разработки, пластины можно автоматически перемещать вверх и вниз без повреждений, круглосуточное внутрипленочное обнаружение 7 * 24 часа в сутки для обеспечения безопасной и высокоскоростной передачи данных.
2. Высокая точность: полностью замкнутая система управления движением микронного уровня, благодаря оптической системе позиционирования, использующей новейшие программные алгоритмы обработки изображений, достигается автоматическое и точное позиционирование ланцета.
3. Высокая совместимость: манипулятор может принимать различные пластины, такие как ультратонкие/острые/тайко и т.д.; самостоятельно разработанная конструкция интегрированного шарнира, может принимать различные основные испытательные машины для стыковки.
4.Высокая устойчивость: малый размер и вес, низкая вибрация, низкий уровень шума, низкий центр тяжести, конструкция мобильной платформы с низким центром тяжести патрона, более стабильная работа.
Технические параметры
| Model | A8 | |
| Пластины | Диаметр пластины | 6inch,8inch |
| Толщина пластины | 50-2000μm | |
| Размер матрицы | 300-100000μm | |
| Вес | ≦500g | |
| Патрон | Диапазон перемещения по оси XY | 260mm*450mm |
| Повторяемость XY | ≦±1μm | |
| Точность XY | ≦±2μm | |
| Разрешение XY | 0.1μm | |
| XY Максимальная скорость | 200mm/s | |
| Z Диапазон перемещения | 0-80mm | |
| Z Повторяемость | ≦±1μm | |
| Z Точность | ≦±μm | |
| Z Разрешение | 0.1μm | |
| Z Максимальная скорость | 80mm/s | |
| Тета | Диапазон тета-вращения | ±10° |
| Тета-разрешение | 0.00001° | |
| Размер кассеты / пластины | 4″, 5″, 6″ ，8″ | |
| Размеры | 1124*1158*955mm | |
| Напряжение | 1.2T | |
| Давление воздуха в CDA | 50/60Hz AC220V | |
| Давление вакуума | 0.6-0.7MpA | |
| Размер кассеты / пластины | -70 to -90kpA | |
| п/п | Классификация в соответствии с тестируемыми образцами | п/п | Классификация в зависимости от области применения | |
| 1 | Тестирование пластин | 1 | Радиочастотное (RF) тестирование | |
| 2 | LED тест | 2 | Испытание на воздействие повышенной температуры | |
| 3 | Тестирование силового устройства | 3 | Испытание на низкий ток (уровень 100fA) | |
| 4 | Тест MEMS | 4 | I-v/c-v/p-iv тесты | |
| 5 | Тест PCB | 5 | Испытание на высокое напряжение, большой ток | |
| 6 | Тест ЖК-панели | 6 | Испытание на воздействие магнитного поля | |
| 7 | Тестирование солнечных элементов | 7 | Испытания в радиационной среде | |
| 8 | Испытания удельного сопротивления | 8 |
| Модель | Цена |
| Автоматическая зондовая станция для кремниевых пластин A8 | По запросу |
