Технические характеристики

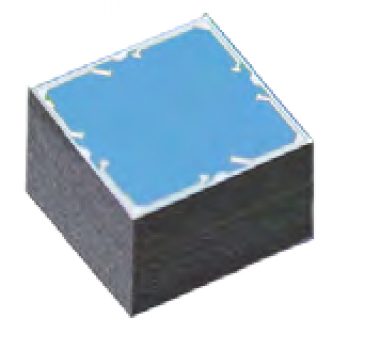

Серия высокостабильных сенсорных чипов из монокристаллического кремния BW-MD компании Beiwei была запущена в серийное производство на международном рынке и широко используется в нефтехимической, металлургической и электроэнергетической промышленности, промышленной автоматизации, аэрокосмической отрасли, интернете и других областях в Европе и Азии.
Технические параметры
|
Характерные параметры (измерения при I=0,3 мА, T=23℃) |
||||
|
Параметр |
Мин |
Тип |
Макс |
Единица |
|
Сопротивление моста |
9.5 |
10 |
10.5 |
кОм |
|
Напряжение смещения |
-3 |
0 |
+3 |
мВ/В |
|
Напряжение питания |
- |
3 |
10 |
В |
|
Ток питания |
- |
0,3 |
1 |
мА |
|
Температурный коэффициент сопротивления моста |
+0,05 |
+0,08 |
+0,12 |
%FS/K |
|
Температурный коэффициент нулевой точки |
-0,05 |
±0,03 |
+0,05 |
%FS/K |
|
Температурный коэффициент полной точки |
-0,05 |
-0,08 |
-0,15 |
|
|
Гистерезис нулевой температуры (42 ч) 30℃~135℃~30℃) |
0,02 |
1 |
2 |
уФ/В |
|
Статические характеристики давления |
- |
0,03 |
- |
±%ПШ/10МПа |
|
Долгосрочная стабильность (1000 ч, 135℃) |
- |
≤3 |
±5 |
уФ/В |
|
Нелинейность |
- |
≤0,3 |
- |
±%FS |
Свойства продукта:
|
Серийный номер |
Электрические соединения |
|
1 |
V+ Положительный полюс источника питания |
|
2 |
Выход сигнала S+ отрицательный |
|
3 |
V- Отрицательный источник питания |
|
4 |
S-выход сигнала положительный |
|
5 |
V+ Положительный полюс источника питания |
Размеры:
|
MD1 |
MD2 |
MD3 |
MD4 |
MD6 |
MD7 |
MD8 |
|
|
d(мм) |
5.00 |
4.40 |
3.40 |
2.50 |
2.50 |
2.10 |
2.10 |
|
h(мм) |
2.45 |
2.45 |
2.45 |
2.45 |
2.45 |
2.45 |
2.45 |
|
a(мм) |
0,50 |
0,50 |
0,50 |
0,50 |
0,50 |
0,50 |
0,50 |
|
Модель |
Стоимость, доллары США |
|
BW-MD |
По запросу |
