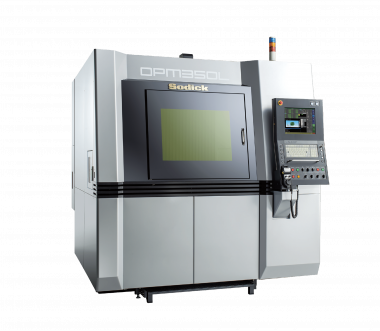

Металлический 3-D принтер OPM350L

Технические характеристики

Модель OPM350L расширяет возможности меньшей модели объемом 250 литров, сохраняя ту же высокую точность, на которую привыкли полагаться заказчики Sodick.

OPM350 - это однопроцессорный станок, который сочетает лазерное спекание металла и высокоскоростное фрезерование в одном рабочем пространстве, позволяя пользователям создавать готовые формы для 3D-печати в рамках одного станка. Эта аддитивная технология позволяет не только улучшить каналы охлаждения пресс-формы и время цикла, но и упростить конструкцию пресс-формы, значительно сокращая количество компонентов, необходимых для создания полноценной пресс-формы.

Интегрированная 3D-печать металла и механическая обработка

OPM350L от Sodick уникально объединяет 3D-печать на металле и традиционную механическую обработку, чередуя механическую обработку и печать в одном рабочем пространстве. Это позволяет значительно повысить точность и чистовую отделку по сравнению с существующими методами 3D-печати, сохраняя при этом возможность обработки сложных форм, что было бы невозможно без аддитивного производства. Точность этого полностью интегрированного дизайна не может быть воспроизведена на модульных 3D-принтерах, которые применяют методы окончательной обработки только после завершения печати. Эти возможности позволяют значительно улучшить конструкцию пресс-формы, объединив в единую форму то, что ранее требовало бы более 20 отдельных компонентов.

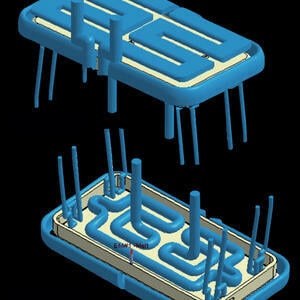

Конформные каналы охлаждения (3D-трубопроводы)

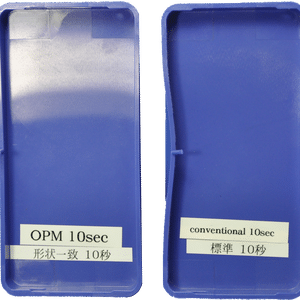

Одним из наиболее важных преимуществ 3D-печати на металле является возможность создания конформных или 3D охлаждающих каналов в пресс-формах. Это позволяет каналам охлаждения проходить ближе к поверхности формы, обеспечивая более равномерное охлаждение, уменьшая деформацию и сокращая время цикла. Благодаря конформному охлаждению компания Sodick добилась сокращения времени охлаждения на целых 50%, сократив время цикла на целых 21%.

Специальное программное обеспечение для камеры OS-FLASH

Специальное программное обеспечение Sodick CAM для OPM, “OS-FLASH”, включает импорт модели, данные о лазерной обработке, оптимизацию обработки и моделирование. Полностью совместимая с файлами САПР, такими как IGES, STEP, STL и Parasolid, OS-FLASH использует уникальные алгоритмы для быстрого расчета данных о лазере и резке. Совместимость с STL обеспечивает возможность изготовления пресс-форм на основе отсканированных данных. Эта система также позволяет быстро редактировать и оптимизировать данные о резке, автоматически определять точки высокой нагрузки, такие как канавки и углы, и соответствующим образом регулировать скорость подачи. Функция моделирования может использоваться для подтверждения необработанных и чрезмерно нарезанных профилей или для расчета времени обработки.

Сбор и переработка порошка

После завершения обработки OPM350L собирает неиспользованный металлический порошок из зоны обработки, позволяя повторно использовать его обратно в систему подачи материала. Сохраняя неиспользуемые материалы, OPM350L обеспечивает значительную экономию затрат и сокращение отходов.

Контроллер движения Sodick

Контроллер движения Sodick точно управляет высокоскоростными и точными перемещениями плоского жесткого линейного двигателя с помощью команд от блока ЧПУ. Контроллер движения Sodick был тщательно исследован и разработан для внедрения новых технических инноваций в области точности обработки. Разработанный в Кремниевой долине, Калифорния, Контроллер движения Sodick точно управляет высокими скоростями, быстрым ускорением и точным позиционированием.

Жесткие линейные моторные приводы

OPM350L от Sodick оснащен теми же плоскими жесткими линейными двигателями, которые сделали наши EDMS одними из самых надежных машин на современном рынке. Благодаря ускорению по оси 1G и отсутствию трения, износа или люфта плоский жесткий линейный двигатель продолжает оставаться самой совершенной приводной системой на рынке. Благодаря оптимизированной плоской конструкции плоский жесткий линейный двигатель монтируется непосредственно в отливках станка, обеспечивая стабильное линейное перемещение с точностью, контролируемой цифровым управлением. Являясь экспертами по плоским жестким линейным моторным приводам, компания Sodick предлагает один из самых точных металлических 3D-принтеров на рынке.

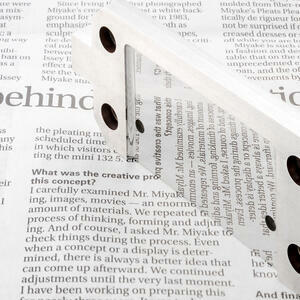

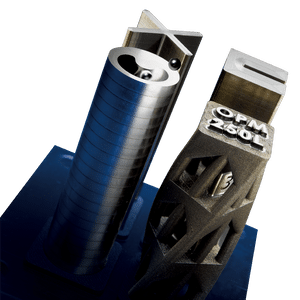

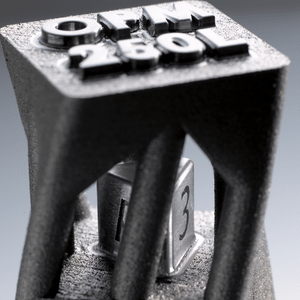

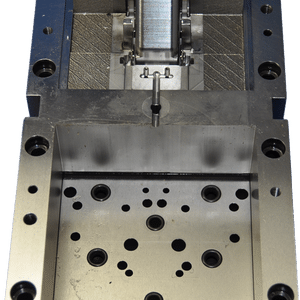

Образцы:

Характеристики

• Спекание волоконным лазером Yb
• Полностью интегрированное высокоскоростное фрезерование
• Специализированная кулачковая система лазерного спекания/механической обработки
• Жесткие линейные моторные приводы

• Абсолютная обратная связь по стеклянной шкале
• Контроллер движения Sodick
• 20-Позиционная автоматическая смена инструмента

Опции

• Автоматическая система рекуперации материала (установка MRS)

• Программный пакет Materialise Magics for Metal

Технические параметры
