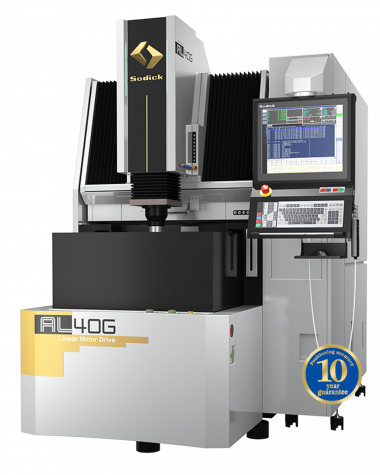

Погружной электроэрозионный станок AL40G

Технические характеристики

Система EDM для штамповки с плоским жестким линейным двигателем AL40G, которая включает в себя SP-контроллер нового поколения Sodick с интеллектуальным генератором импульсов.

AL40G - это высокопроизводительный электроэрозионный станок с ЧПУ с жестким линейным двигателем, оснащенный новейшим искусственным интеллектом (ИИ).

Жесткие линейные моторные приводы

AL40G оснащен разработанными и изготовленными собственными силами жесткими линейными мотор-приводами, которые обеспечивают высокоскоростную обработку с высокой реактивностью. Ускорение оси до 1G обеспечивает стабильную обработку даже в самых сложных условиях резания.

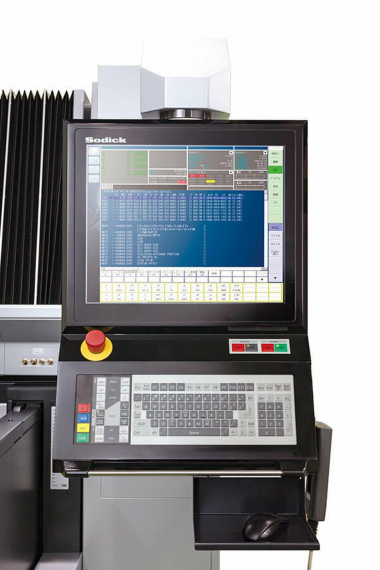

Недавно разработанный источник питания SP

Скорость связи и обработки данных была дополнительно улучшена в недавно разработанном "источнике питания SP”, что почти вдвое увеличило скорость отклика двигателя. Адаптация новых схем “TMM4” и “BSN4" повышает качество и скорость обработки во всем диапазоне разрядной обработки.

Схема “Arc-less 4”

Внедрение новейшей технологии управления электрическим разрядом “Arc-less 4” значительно улучшает характеристики AL40G с точки зрения износа электродов, скорости вращения и чистоты поверхности.

Новые разрядные цепи

Новые схемы управления разрядом TMM4, TPC4 и BSN4 входят в стандартную комплектацию AL40G, обеспечивая повышение качества и скорости обработки во всех процессах электроэрозионной обработки. Короткий импульс высокого пикового тока обеспечивает повышение скорости на протяжении всех циклов чистовой обработки даже при работе с узким зазором.

Термическая фиксация (TH COM)

Благодаря датчику температура каждого компонента машины точно корректируется, а функция фиксации температуры (TH COM), которая обеспечивает различные диагностические функции, минимизирует тепловое смещение из-за изменений температуры в условиях установки и во время движения на высокой скорости.

Характеристики

• Жесткие линейные электроприводы (ось X/Y/Z)
• 10-летняя гарантия точности позиционирования
• Керамические конструкции
• Диэлектрическая система охлаждения

• 19-дюймовый цветной сенсорный экран
• Высокоскоростной источник питания SP
• LN профессиональное программное обеспечение для программирования искусственного интеллекта
• 3-Боковой Сливной Бачок

Опции

• Программируемая ось C (SEC10)
• Программируемая ось C (SCR72P) с частотой вращения до 2000 об/мин
• Автоматическая смена электродов до 32 положений
• Стол опускается до 4 дюймов (100 мм) (только заводская опция)

• Автоматический интерфейс для полной интеграции робота и ячейки
• Усилитель питания на 40 ампер (дополнительные 80 пиковых ампер)
• Автономное программирование с помощью LN Professional AI
• Контроллер SP-E для работы до 8 программируемых осей

Технические параметры
