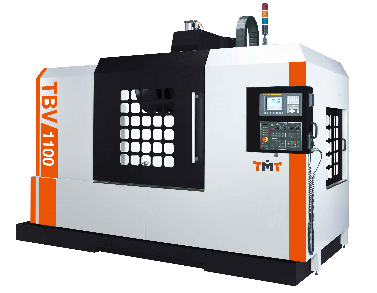

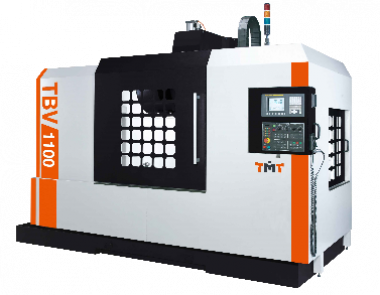

Технические характеристики
Теперь вы можете ускорить операции резки для получения большей прибыли при одновременном снижении эксплуатационных расходов. Выберите из линейки VMC TMT повышенной прочности.
Идеально разработан для оптимизации эффективности резки
Схема охлаждения масла
Трубки для охлаждения масла подсоединены к адаптеру двигателя шпинделя и самому шпинделю, что исключает тепловое смещение.
Шпиндель
- Шпиндель коробчатого типа имеет жесткую конструкцию и усилен научными ребрами жесткости.
- Шпиндель работает на радиально-упорных подшипниках для достижения оптимальной жесткости шпинделя и точности обработки.
- Минимальная динамическая вибрация составляет ± 2 мкм.
- Равномерные точки смазки на направляющих ползуна. На станке используется лубрикатор объемного типа, обеспечивающий равномерный приток масла к каждой точке, обеспечивая равномерное смазывание каждой точки смазки ползуна.
Система смазки;
- Хорошо продуманная система смазки устранила проблему заедания на направляющих скольжения.
- Масляные канавки имеют функцию сброса давления, устраняющую проблему всплывания из-за чрезмерного давления масла.
Высокоточное трехмерное измерение координат
Все конструктивные детали станка проходят точный контроль с помощью сложной трехмерной координатно-измерительной машины (CMM), которая обеспечивает выдающуюся точность сборки деталей.
Высокотехнологичный прецизионный контроль
Каждый станок подвергается высокотехнологичным прецизионным проверкам, таким как лазерная установка и тестер шариковых стержней Renishaw, чтобы гарантировать максимально возможную повторяемость и точность позиционирования.
Трехосный коробчатый способ
Прочный, стабильный, прецизионный.
Выдающиеся характеристики обеспечивают высокую точность обработки при выполнении любой работы.
Двухскоростной шпиндель зубчатого типа (TBV-1685/1885/2085)
Отличается высокой эффективностью, высоким крутящим моментом и минимальным уровнем шума.
Мощная система промывки стружки
С обеих сторон кожуха станка установлено несколько промывочных форсунок. Эти форсунки обеспечивают эффективное удаление стружки во время резки.
Магазин инструментов (Опция)
Имеется увеличенная емкость магазина для загрузки 30-40 инструментов.
Шпиндель зубчатого типа (Опция)
Шпиндель зубчатого типа может достигать 4500/6000 оборотов в минуту и обеспечивать высокий крутящий момент для удовлетворения потребностей заказчика в тяжелой резке.
Шпиндель с прямым приводом (Опция)
Шпиндель с прямым приводом обеспечивает меньшую вибрацию, чем шпиндель с ременным приводом, что значительно улучшает чистоту поверхности и точность обработки.
Охлаждающая жидкость через шпиндель (Опция)
Охлаждающая жидкость через систему шпинделя позволяет эффективно охлаждать заготовку для удовлетворения потребностей в резке различных материалов.
Оптические весы (OPT)
Точность может быть значительно повышена с помощью оптической шкалы.
Технические параметры
|
Описание |
|
Единица измерения |
TBV-1100 |
|
|
Контроллер |
|
0i-M |
|
Платформа |
Размер платформы |
мм (дюйм.) |
1300x600 |
|
Т-образный паз (размер × количество × шаг) |
мм (дюйм.) |
18x5Tx125 |
|
|
Максимальная грузоподъемность |
кгс |
1000 |
|
|
Ход |
Ход по оси X |
мм (дюйм.) |
1100 (43.30) |
|
Ход по оси Y |
мм (дюйм.) |
610 (24.01) |
|
|
Ход по оси Z |
мм (дюйм.) |
610 (24.01) |
|
|
Шпиндель |
Расстояние от поверхности платформы до выступа шпинделя |
мм (дюйм.) |
120-730 (4.72-28.74) |
|
Расстояние от крышки колонны до центральной линии шпинделя |
мм (дюйм.) |
660 (25.98) |
|
|
Двигатель шпинделя (продолжение / 30 мин) |
КВТ (л.с.) |
11/15 (14.7/20) |
|
|
Частота вращения шпинделя |
число оборотов в минуту |
8000 |
|
|
Конусность шпинделя |
- |
BT-40 |
|
|
Двигатель |
Серводвигатель по осям X, Y, Z |
КВТ (л.с.) |
2.5/2.5/2.5 (опция.4/4/4) |
|
Lub. Motor |
Вт (л.с.) |
30 (0.036) |
|
|
Двигатель с охлаждающей жидкостью |
Вт (л.с.) |
750 (0.9) |
|
|
Скорость подачи |
Быстрота перемещения (X / Y / Z) |
м /мин (ipm) |
18/18/15 (опция 24/24/15) |
|
Скорость подачи при резании |
мм /мин (ipm) |
10000 (393) |
|
|
A.T.C |
Емкость для хранения инструмента |
шт. |
24 (Рычажный тип) |
|
Максимальный диаметр инструмента (с прилегающим инструментом) |
мм (дюйм.) |
Ø80 (3.15) |
|
|
Максимальный диаметр инструмента (без прилегающего инструмента) |
мм (дюйм.) |
Ø150 (5.90) |
|
|
Максимальный вес инструмента |
кг (фунт) |
7 (15.4) |
|
|
Время смены инструмента (от инструмента к инструменту) |
сек . |
1.6 (60 Гц) |
Аксессуары:
|
Стандарт |
Опция |
|
Управление FANUC 0i-M |
Частота вращения шпинделя 10 000/12 000 об /мин, ременная передача |
|
Частота вращения шпинделя 8000 об / мин |
Частота вращения шпинделя 12000/1000 об /мин, прямое соединение |
|
Тип рукоятки ATC 24T |
Частота вращения шпинделя 4500/6000 об/мин, коробка передач |
|
Полностью закрытый брызговик |
Охлаждающая жидкость через шпиндель (CTS) |
|
Охладитель масла шпинделя |
Охлаждающая жидкость через инструмент |
|
Двухскоростная коробка передач (TBV-1685) |
Кольцо охлаждающей жидкости |
|
Продувка шпинделя воздухом |
3-осевая оптическая линейная шкала |
|
Программируемый поток режущего воздуха |
4-осевой интерфейс / 4,5-осевой интерфейс |
|
Устройство для промывки стружки |
Поворотная платформа с 4 осями |
|
Система охлаждающей жидкости |
Цепной Конвейер для стружки и тележка для стружки |
|
Автоматическая система смазки |
Скребковый Конвейер для стружки и тележка для стружки |
|
Электрический теплообменник |
Шнековый измельчитель стружки (TBV-1685) |
|
Шнековый измельчитель стружки |
Насос охлаждающей жидкости высокого давления |
|
3-цветная контрольная лампа |
Автоматическое измерение длины инструмента |
|
Рабочая лампа |
Автоматическая система измерения обрабатываемых деталей |
|
Ящик для инструментов с инструментами |
Подъемный блок диаметром 200 мм для колонны |
|
Руководство по эксплуатации |
Маслосборник |
|
Руководство по техническому обслуживанию |
Пневматический пистолет |
|
Ручное руководство 0i |
Пистолет с охлаждающей жидкостью |
|
Автоматическое отключение питания (M30) |
Трансформатор |
|
Жесткая нарезка резьбы |
|
|
Память макропрограмм 1280M |
|
|
Интерфейс RS-232 |
|
|
Интерфейс карты памяти (PCMCIA) |
|
|
Интернет |
|
■ Стандартное и дополнительное оборудование, перечисленное выше, предназначено только для справки.
Правильность информации зависит от заказа клиента.
|
Модель |
Стоимость, доллары США |
|
TBV-1100 |
По запросу |
