Технические характеристики
Подходит для обработки прецизионных деталей из твердо-хрупких материалов (например, керамики, сапфира, стекла, карбида кремния), композитов на основе углеродного волокна, суперсплавов (например, титанового сплава) и других труднообрабатываемых материалов.
- Интеллектуальная система ультразвуковой обработки, которая легко решает проблемы при обработке труднообрабатываемых материалов.
- Дополнительная система охлаждения сверхкритическим CO₂ или MQL для обеспечения чистой обработки.
- Два варианта направляющих винтов для удовлетворения требований обработки твердо-хрупких материалов и металла.
- С высокоточными линейными энкодерами, реализующими полностью закрытое управление.
- Доступны варианты Fanuc, Mitsubishi, Siemens и HNC-системы.
- С дополнительной автоматической системой пожаротушения.
Технические параметры
|
Перемещение по осям X/Y/Z |
800x550 × 600 мм |
|
От торца шпинделя до стола |
1 3 0-7 30 мм |
|
Центр шпинделя к направляющей колонны |
575 мм |
|
Размеры рабочего стола |
1 0 00x 5 00 мм |
|
Максимальная нагрузка |
450 кг |
|
Т-образный паз (кол-во x ширина x расстояние) |
4x18x1 24 шт х мм х мм |
|
Диаметр шпинделя |
Φ1 4 0 мм, Φ150 мм |
|
Макс. скорость (кратковременная) |
1 5 000 (с прямым приводом) rmp 20 000 (электрический шпиндель) rmp |
|
Макс. скорость (длительная) |
12 , 0 00 (с прямым приводом) rmp 1 50 00 (Электрический шпиндель) rmp |
|
Мощность двигателя (номинальная/кратковременная) |
5 .5/ 7.5 кВт; 5.5/7.5 кВт |
|
Крутящий момент двигателя (номинальный/кратковременный) |
35/47.7 Нм; 35/47.7 Нм |
|
Конус шпинделя |
БТ40, БТ40 |
|
Быстрая скорость осей X/Y/Z |
48/48/32 м/мин |
|
Макс. скорость подачи по осям X/Y/Z |
10/10/10 м/мин |
|
Мощность двигателя осей X/Y/Z |
2/2/3 кВт |
|
Точность позиционирования по осям X/Y/Z |
0.00 6 мм |
|
Повторяемость осей X/Y/Z |
0.00 4 мм |
|
Емкость для хранения инструмента |
24 (стандартно) 30 (опционально) Кол-во инструментов |
|
Макс. диаметр инструмента (полный /частичный ) |
Φ 78/ Φ 120 мм |
|
Макс. длина инструмента |
300 мм |
|
Макс. вес инструмента |
8 кг |
|
Напряжение питания |
Трехфазный переменный ток, 380 В/50 Гц |
|
Мощность |
20 кВА |
|
Давление воздуха |
0,5-0,7 МПа |
|
Общее потребление воздуха |
> 100 л/мин |
|
Общий вес (включая аксессуары) |
55 00 кг |
|
Размер машины (ДxШxВ) |
2350 х 295 0 х 2550 мм |
|
Контроллер ЧПУ |
Mitsubishi M80B (Стандарт) |
|
Модель |
Стоимость, доллары США |
|

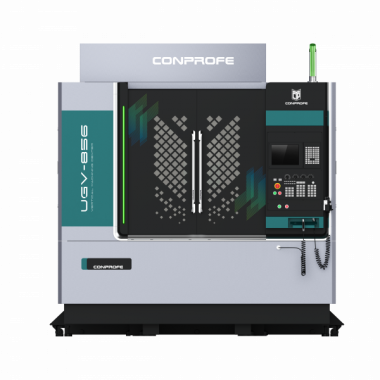

UGV-856 |
Цена по запросу |
