Технические характеристики
Подходит для обработки прецизионных деталей из твердо-хрупких материалов (например, керамики, сапфира, стекла, карбида кремния), композитов на основе углеродного волокна, суперсплавов (например, титанового сплава) и других труднообрабатываемых материалов.

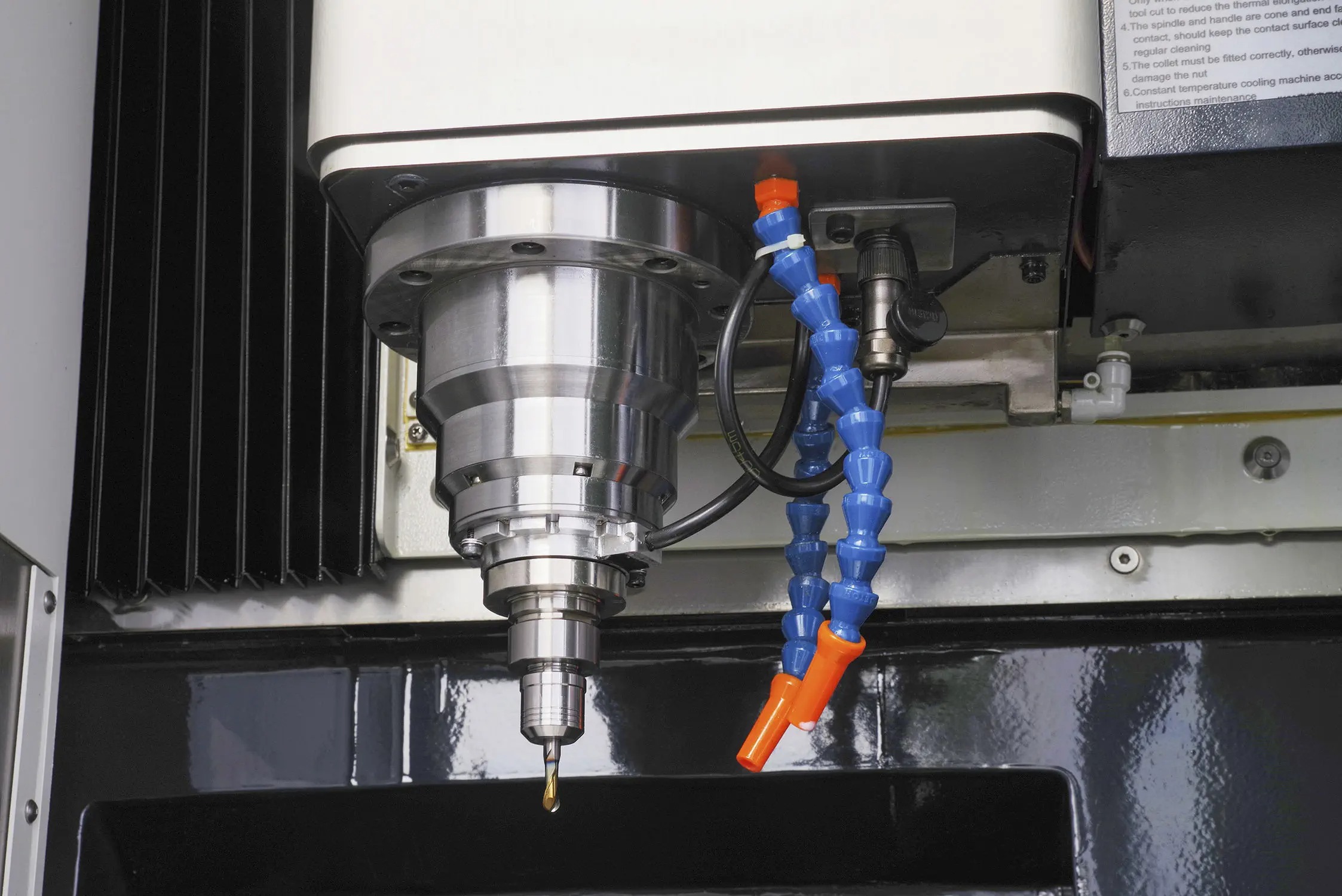

- Ультразвуковой шпиндель, разработанный для решения задач обработки труднообрабатываемых материалов.
- Дополнительная система охлаждения сверхкритическим CO₂ или MQL для обеспечения чистой обработки.
- Конструкция мостового крана с наклоном по 5 осям, низким центром тяжести, коротким вылетом, сверхвысокой жесткостью и меньшей тепловой деформацией

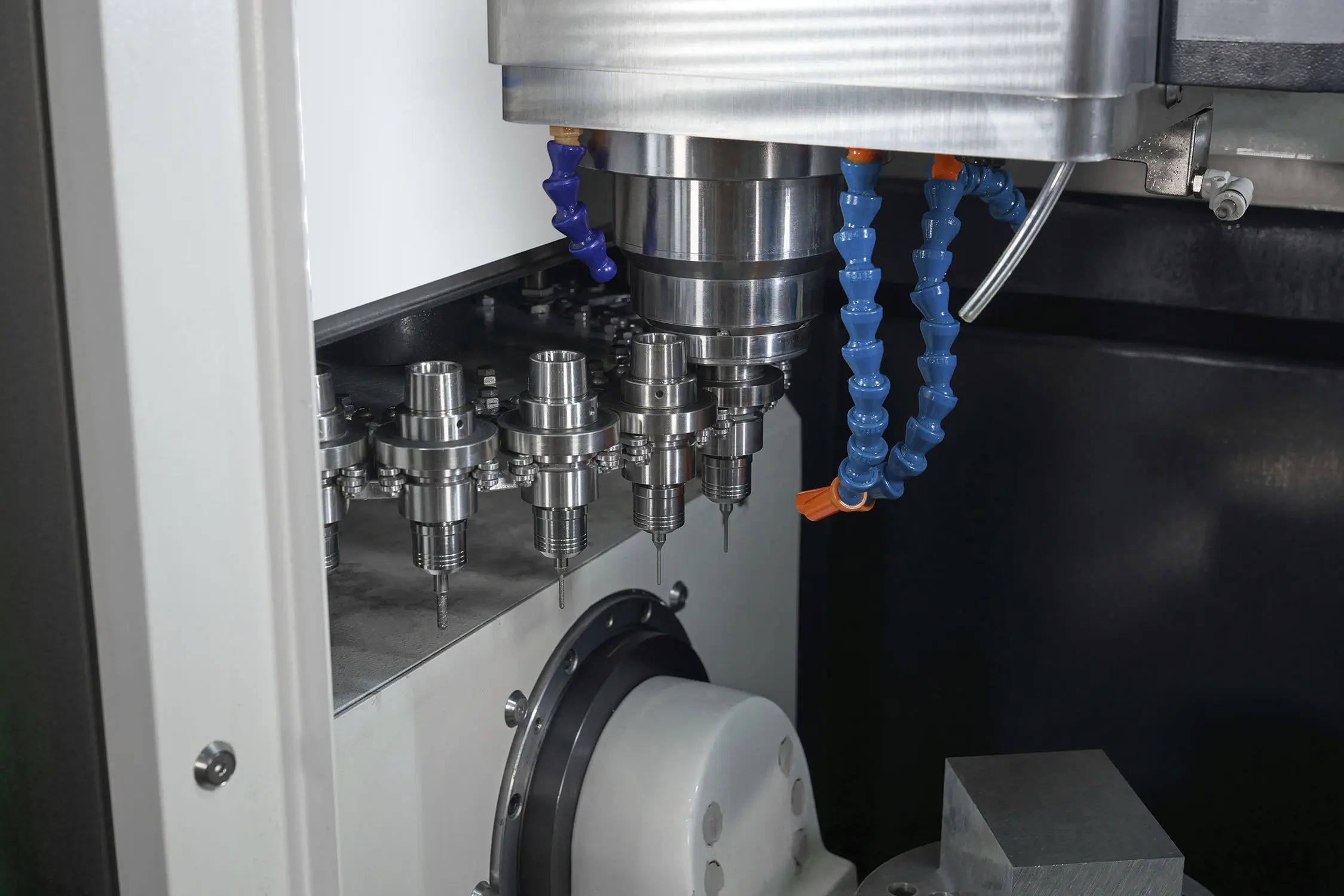

- Несколько вариантов цепных инструментальных магазинов с емкостью хранения инструмента 24–120 т.
- Мощный, высокий крутящий момент и высокоскоростной ультразвуковой шпиндель.
- Дополнительная автоматическая система пожаротушения для снижения рисков при обработке.

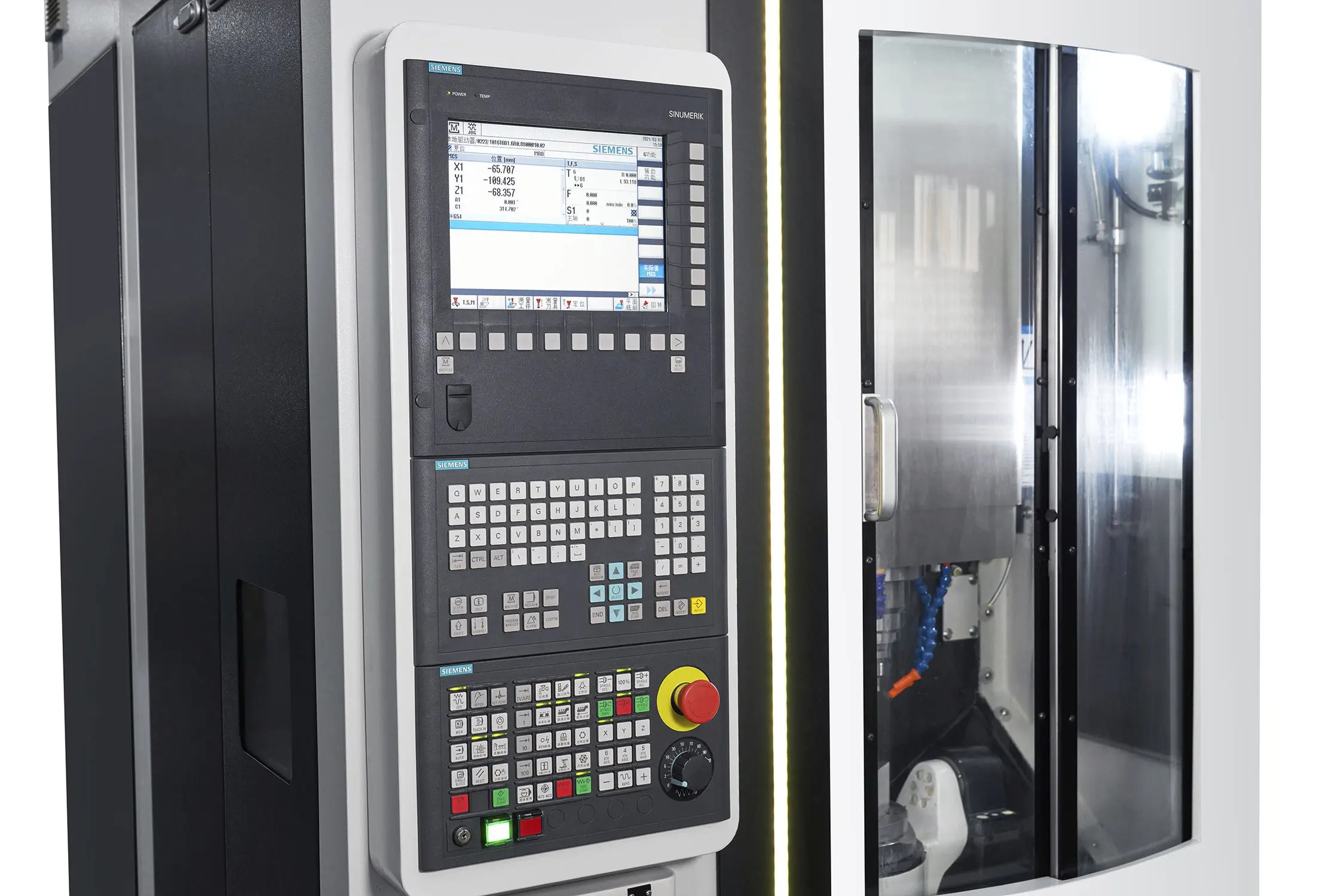

- С системой ЧПУ для одновременной обработки с 5 осями SIEMENS 840Dsl или SIMUERIK ONE
Технические параметры
|
Перемещение по осям X/Y/Z |
800x1000x550 мм |
|
От торца шпинделя до стола |
±100/360 Мм |
|
Размеры рабочего стола |
Φ650 мм |
|
Максимальная нагрузка |
800 кг |
|
Т-образный паз (кол-во x ширина) |
8-18Х8 шт х мм |
|
Макс. размер заготовки |
Φ650×450 мм |
|
Диаметр шпинделя |
Φ190 мм |
|
Макс. скорость (кратковременная) |
20,000 rmp |
|
Макс. скорость (длительная) |
14,000 rmp |
|
Мощность двигателя |
35 кВт |
|
Крутящий момент двигателя |
85 Нм |
|
Конус шпинделя |
HSK-A63 |
|
Ультразвуковой |
Стандарт |
|
Быстрая скорость осей X/Y/Z |
36/36/30 м/мин |
|
Быстрая скорость по оси A/C |
30/70 об/мин |
|
Точность позиционирования по осям X/Y/Z |
0,008 мм |
|
Повторяемость осей X/Y/Z |
0,005 мм |
|
Точность позиционирования по осям A/C |
8 |
|
Повторяемость по осям A/C |
5 |
|
Емкость для хранения инструмента |
40 Кол-во инструментов |
|
Макс. диаметр инструмента (полный) |
Φ75 мм |
|
Макс. длина инструмента |
300 мм |
|
Макс. вес инструмента |
8 кг |
|
Спецификация держателя инструмента. |
HSK-A63 |
|
Напряжение питания |
Трехфазный переменный ток, 380 В/50 Гц |
|
Мощность |
110 кВА |
|
Давление воздуха |
0,5-0,7 МПа |
|
Общее потребление воздуха |
> 100 л/мин |
|
Общий вес (включая аксессуары) |
16,500 кг |
|
Размер машины (ДxШxВ) |
2940 x 4310 x 3310 мм |
|
Контроллер ЧПУ |
SIEMENS 840D sl (HEIDENHAIN / HNC опционально) |
|
Модель |
Стоимость, доллары США |
|

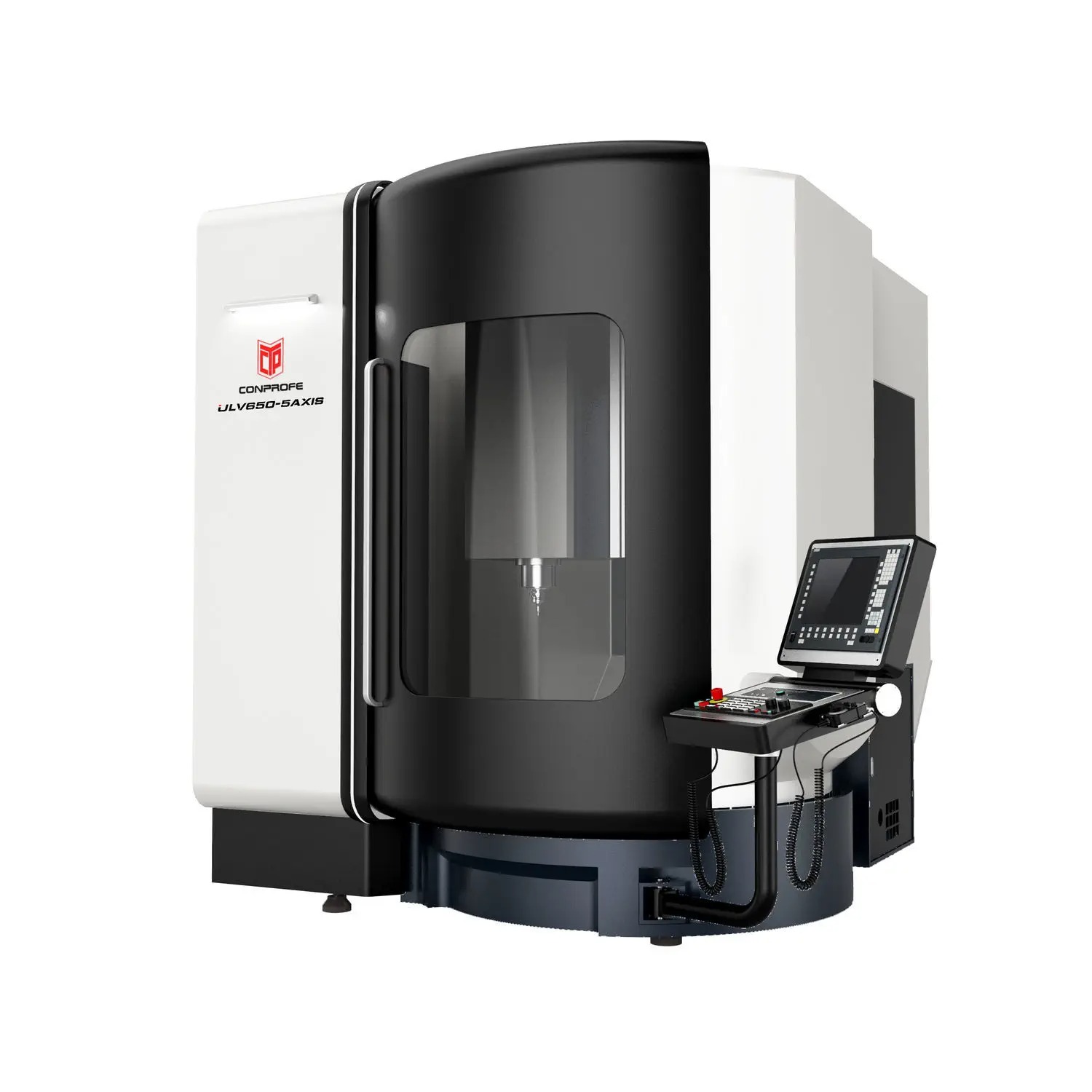

ULV650-5AXIS |
Цена по запросу |
