Технические характеристики
Подходит для обработки прецизионных деталей из твердо-хрупких материалов (например, керамики, сапфира, стекла, карбита кремния и т. д.), композитов из углеродного волокна, суперсплавов (например, титанового сплава) и других труднообрабатываемых материалов.
- Ультразвуковой шпиндель, разработанный для решения задач по обработке труднообрабатываемых материалов.
- Дополнительная система охлаждения сверхкритическим CO₂ или MQL для обеспечения чистой обработки.
- Портальная конструкция моста с наклоном по 5 осям, низким центром тяжести, коротким свесом, сверхвысокой жесткостью и меньшей термической деформацией.
- Несколько вариантов инструментальных магазинов цепного типа с емкостью инструмента 24–120 тонн.
- С мощным, высоким крутящим моментом и высокоскоростным ультразвуковым шпинделем.
- Дополнительная автоматическая система пожаротушения для снижения рисков при обработке.
- С SIEMENS 840Dsl или SIMUERIK ONE 5-осевая система одновременной обработки с ЧПУ.
Технические параметры
|
Перемещение по оси X/Y/Z |
800x1000x550 мм |
|
Нос шпинделя к столу |
±100/360 Мм |
|
Размеры рабочего стола |
Φ800 мм |
|
Макс. Нагрузка на рабочий стол |
900 кг |
|
Т-образный паз (№ x ширина) |
8-18Х8 шт х мм |
|
Макс. размер заготовки |
Φ800×500 мм |
|
Диаметр шпинделя |
Φ190 мм |
|
Макс. Скорость (кратковременное) шпинделя |
20 000 рмп |
|
Макс. Скорость (длительная) шпинделя |
14 000 рмп |
|
Мощность двигателя шпинделя |
35 кВт |
|
Крутящий момент двигателя (шпинделя) |
85 Нм |
|
Конус шпинделя |
HSK-A63 |
|
Высокая скорость оси X/Y/Z |
36/36/30 м/мин |
|
Высокая скорость оси A/C |
30/70 об/мин |
|
Точность позиционирования по осям X/Y/Z |
0,008 мм |
|
Повторяемость по осям X/Y/Z |
0,005 мм |
|
Точность позиционирования по осям A/C |
8 |
|
Повторяемость оси A/C |
5 |
|
Класс точности |
п |
|
Вместимость инструмента |
40 инструментов |
|
Макс. Диаметр инструмента (полный) |
Φ75 мм |
|
Макс. Длина инструмента |
300 мм |
|
Макс. Вес инструмента |
8 кг |
|
Спецификация держателя инструмента. |
HSK-A63 |
|
Напряжение источника питания |
Трехфазный переменный ток, 380 В/50 Гц |
|
Мощность |
110 кВА |
|
Давление воздуха |
0,5-0,7 МПа |
|
Общий расход воздуха |
> 100 л/мин |
|
Общий вес (включая аксессуары) |
17,000 кг |
|
Размер машины (ДxШxВ) |
2940 х 4310 х 3310 мм |
|
Контроллер ЧПУ |
SIEMENS 840D sl (опционально HEIDENHAIN / HNC) |
|
Модель |
Стоимость, доллары США |
|

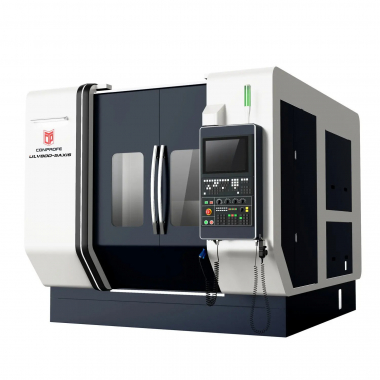

ULV800-5AXIS |
Цена по запросу |
