Технические характеристики
|

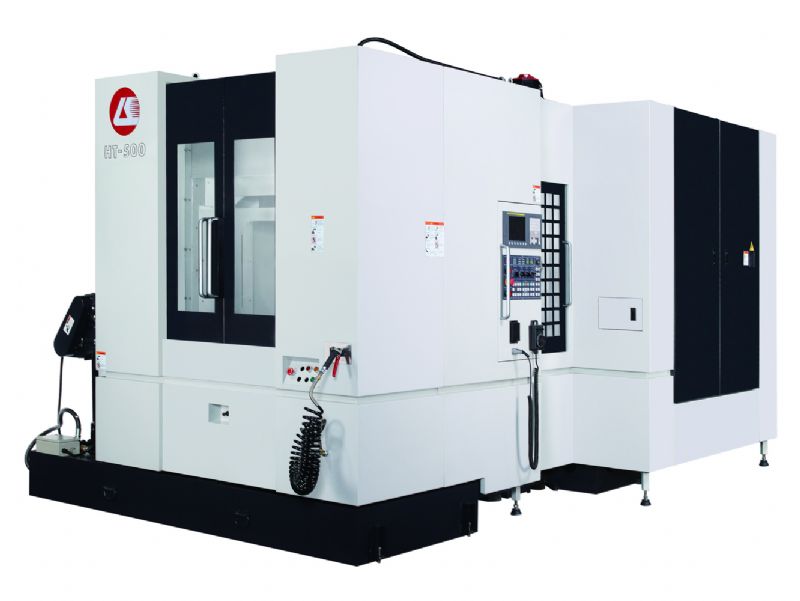

ГОРИЗОНТАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР С ЧПУ С ДВОЙНЫМ ГУСЕНИЧНЫМ ПРИВОДОМ LK MACHINERY -ПРОИСХОЖДЕНИЕ . ТАЙВАНЬ |
|
МОДЕЛЬ : HT-800 - КОРОБКА В КОРОБКЕ СПЕЦИАЛЬНЫЙ КОРПУС - СЕРВОДВИГАТЕЛЬ С ДВУХВИНТОВЫМ ВАЛОМ НА ОСИ X |
Описание продукта

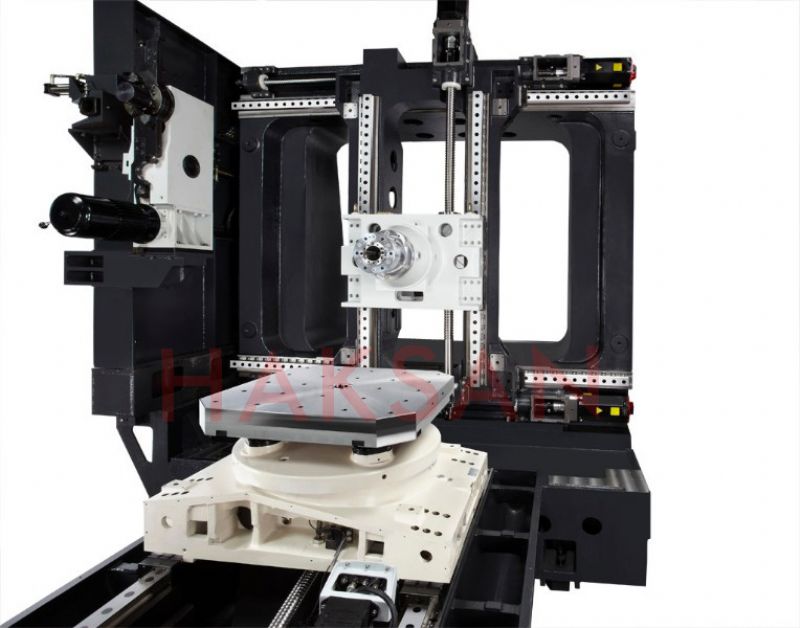

* Корпус верстака выполнен с безупречной конструкцией "коробка в коробке" * Максимальная мощность и точность с помощью двухшнекового серводвигателя с валом на оси X * Жесткость и ускорение, достигаемые за счет конструкции с фиксированной колонной * Высокоточная линейная направляющая с роликовыми роликами на всех трех осях * Винтовая спираль для удаления стружки, расположенная внутри верстака * 3-осевая скорость Скорость подачи составляет 48 000 мм/мин.
|
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ |
|
|

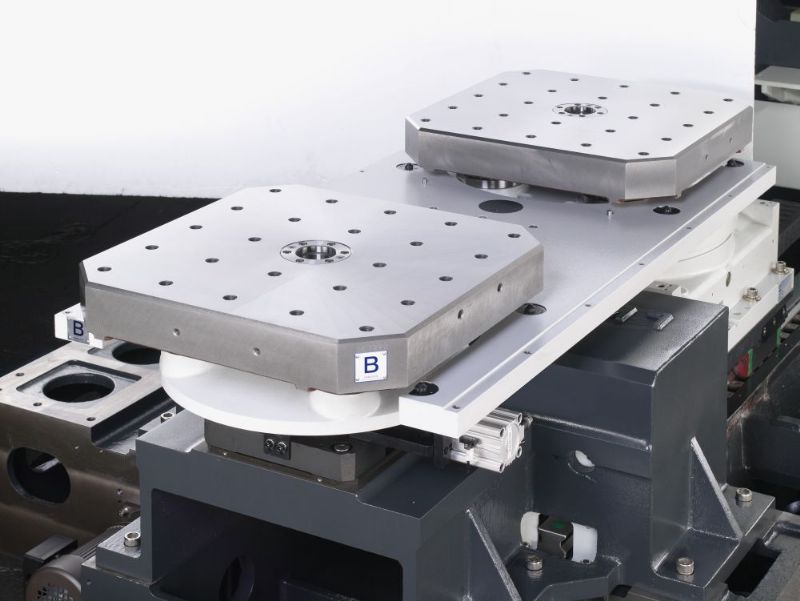

Размер стола |
800 х 800 мм (2 шт.) |
|
Движения оси X, Y, Z |
1.400 x 1.200 x 1.000 mm |
|
Между шпинделем и столом |
120 - 1,320 мм |
|
Число оборотов шпинделя |
DDS _ 7.000 dv./мин. |
|
Мощность двигателя шпинделя |
22 / 26 kw. |
|
Конус наконечника шпинделя |
BT-50 |
|
Сила мотора оси кс, ы, з |
7 х 2 шт / 6 кВт. / 6 kw. |
|
Степень индексации таблицы |
1 степень |
|
Грузоподъемность стола |
2000 кг. |
|
Время замены стола |
7 с. |
|
Скорость быстрого перемещения по осям X, Y, Z |
48 / 48 / 48 м/мин. |
|
Коэффициент резания по осям X, Y, Z |
10 м/мин. |
|
Тип смены инструмента |
Тип рычага |
|
Количество инструментов |
60 |
|
макс. Вес инструмента |
20 кг. |
|
макс. Длина инструмента |
450 мм |
|
макс. Диаметр инструмента |
125/250 мм |
|
Время смены инструмента |
4,8 сек. |
|
Площадь, занимаемая столешницей |
6 700 х 4 300 мм |
|
Вес столешницы |
30 000 кг. |
|
СТАНДАРТНОЕ ОБОРУДОВАНИЕ |
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ |
|
Блок управления Fanuc Oi-MD |
Блок управления Siemens 828D |
|
Прямая передача шпинделя и осей |
Блок управления Mitsubishi M700 |
|
Индексируемый рабочий стол |
12.000 dv./мин. Число оборотов шпинделя |
|
180 д. Поворотная замена стола Туман. |
15.000 dv./мин. Число оборотов шпинделя |
|
Система охлаждения масла шпинделя |
Водяное охлаждение в инструменте 20 бар |
|
Выдувание воздуха с конца шпинделя |
Водяное охлаждение в инструменте 70 бар |
|
Маховик (миль на галлон) |
Тип рычага 60 комплектов УВД |
|
Полностью закрытая кабина+мойка в кабине |
Тип рычага 90 комплектов УВД |
|
Освещение в салоне+сигнальная лампа |
Прецизионная оптическая линейка 0,001 мм |
|
Функция автоматического выключения скамейки |
Ленточный конвейер для стружки |
|
Система компенсации тепла электрического шкафа |
Зонд сброса инструмента Renishaw |
|
Автоматическая система смазки верстака |
Измерительный зонд для заготовки Renishaw |
|
Высокоточные роликовые линейные направляющие |
Сепаратор смазочного масла для борного масла |
|
Конвейер для удаления стружки винтового типа |
18,5 / 22 Kw. Двигатель шпинделя |
|
Воздушный и водяной пистолет |
Система замены поддонов с 6 столами |
|
Стандарты CE |
Башня для крепления заготовок |
|
Инструменты + сумка для инструментов |
Роботизированная система загрузки заготовок. |
|
Книги по эксплуатации и техническому обслуживанию |
|
|
Стабилизирующие наконечники и винты |
|
|
1 год механической + 2 года гарантии на блок управления |
|
|
Модель |
Стоимость |
|
HT-800 |
По запросу |
