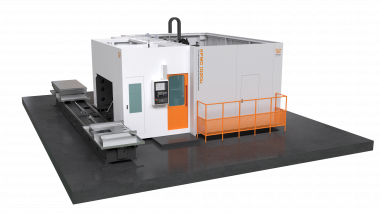

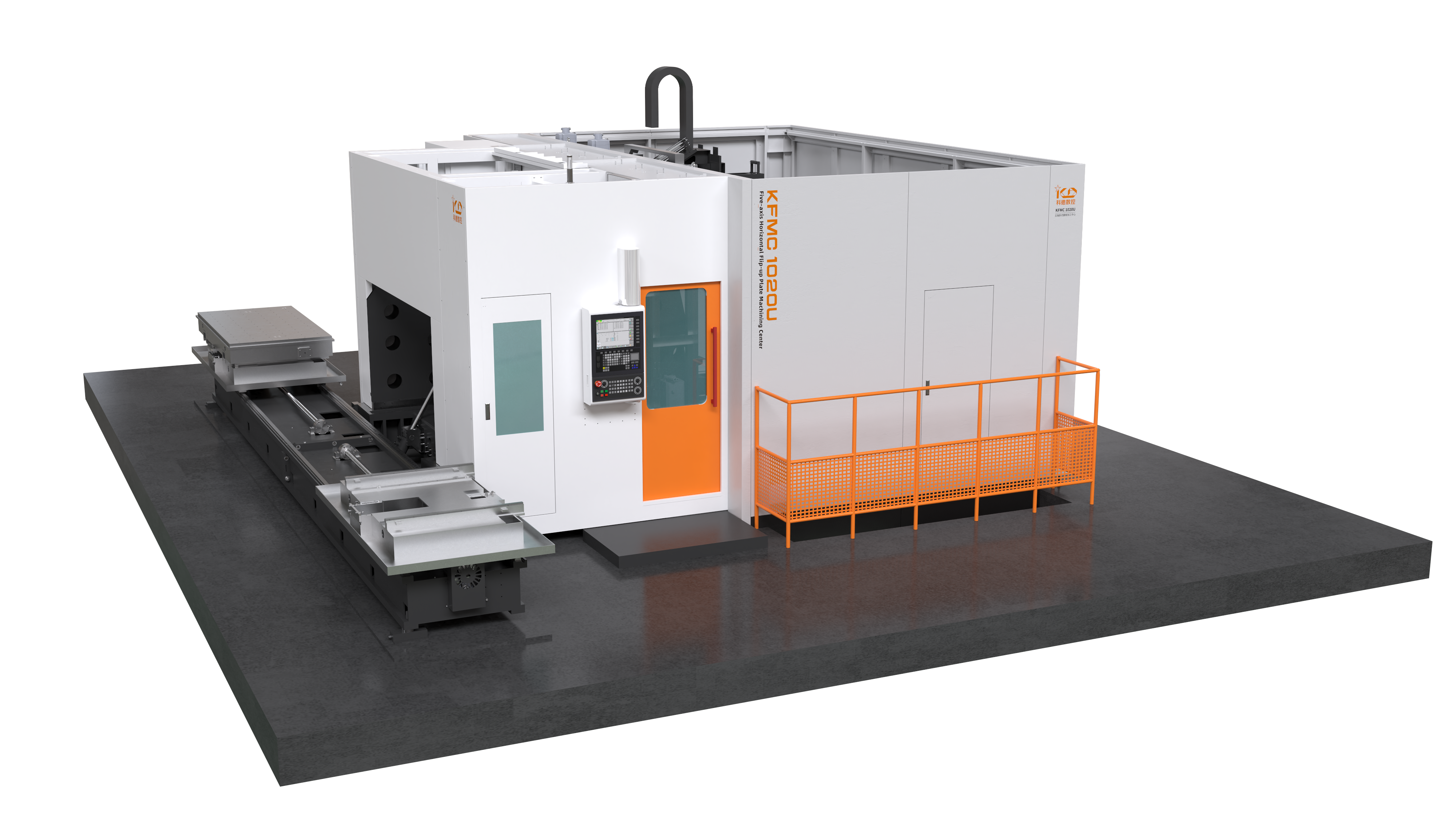

Пятиосевой обрабатывающий центр KFMC 1020U

Технические характеристики

Оригинальный пятиосевой горизонтальный обрабатывающий центр с поворотной головкой переменного тока;

Оснащен системой замены двойного верстака клапанного типа, горизонтальной загрузкой и разгрузкой, горизонтальным автоматическим сменным верстаком, значительно сокращает вспомогательное время, повышает эффективность обработки станка;

Ускорение линейной оси до 0,5g;

Конструкция конвейера для стружки большого объема может удовлетворить потребности в удалении стружки с большой скоростью съема авиационных конструкционных деталей;

Он оснащен устройством автоматической смены инструмента большой емкости для удовлетворения потребностей обработки нескольких процессов и различных характеристик, сокращения вспомогательного времени обработки и повышения эффективности обработки.

Преимущество

Конструкционные особенности

X, Y, Z, A, C пятиосевая навеска;

Ось X представляет собой боковое перемещение колонны, а 2 серводвигателя используются для привода механизма замедления, реечной передачи, механизма защиты от люфта серводвигателя и управления решетчатой линейкой с обратной связью;

Ось Y представляет собой шпиндельную коробку, которая перемещается вверх и вниз вдоль колонны, а серводвигатель напрямую соединен с ходовым винтом, а ходовой винт предварительно натянут для уменьшения влияния термической деформации. Подшипники на обоих концах закреплены для повышения жесткости опоры. Двухприводная компоновка, управление решетчатой линейкой с обратной связью;

Ось Z представляет собой движение вперед и назад вертикального верстака колонны, а режим передачи серводвигателя, напрямую соединенного с ходовым винтом, принимается, а решетчатая линейка управляется замкнутым образом;

Оси A и C выполнены в виде прямого привода моментных двигателей. Принять высокоточный угловой энкодер собственной разработки с замкнутым контуром;

Оси X, Y и Z оснащены роликовыми линейными направляющими, которые обладают характеристиками высокой прочности, низкого уровня шума и трения, высокой жесткости, высокой точности и высокой режущей способности;

Вся машина оснащена функцией защиты, которая соответствует эргономичному дизайну защиты.

Поворотная головка кондиционера

основные функциональные компоненты собственной разработки; Ось кондиционера имеет форму прямого привода моментного двигателя; Оптимизируют конструкцию, облегчают качество движущихся частей и имеют высокую динамическую характеристику; Он оснащен высокоточным абсолютным угловым энкодером, полным управлением с обратной связью и высокой точностью позиционирования.

Мотор-шпиндель

Полностью независимые исследования и разработки;

Максимальная скорость составляет 18000 об/мин, мощность - 75 кВт, а мощность - 120 Нм;

Высокая жесткость: импортные подшипники высокой жесткости;

Высокая точность: точность достигла передового уровня в отрасли;

Небольшой размер: используйте независимый двигатель шпинделя с высокой удельной мощностью.

Двухстольная коммутационная система

Двухстанционный: гибкая производственная система с несколькими станциями, которые могут быть настроены в соответствии с потребностями клиентов;

Эргономичный горизонтальный режим загрузки и выгрузки заготовок;

Гидравлический поворотный механизм, точное позиционирование, стабильный и надежный.

Защита станков

Станок имеет полностью закрытую защиту;

Оси X и Y защищены броней для эффективной защиты внутренних компонентов осей X и Y;

Вся защита станка обладает хорошими характеристиками защиты и длительным сроком службы, что может эффективно предотвратить попадание железных опилок и охлаждающей жидкости в станок и повреждение направляющей и ходового винта.

Применение

KFMC1020 U пятиосевой горизонтальный обрабатывающий центр, в основном для авиационной области, используется для высокоскоростной и эффективной обработки авиационных конструкционных деталей, является предпочтительным оборудованием для изготовления крыльев, нервюр, рам и других типичных деталей самолетов,
оснащен автоматической системой смены инструмента, системой замены верстака, также может быть расширен в гибкую производственную систему, повысить уровень автоматизации системы обработки и в значительной степени удовлетворить потребности в обработке с большой скоростью съема авиационных конструкционных материалов.
