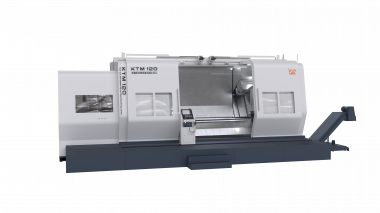

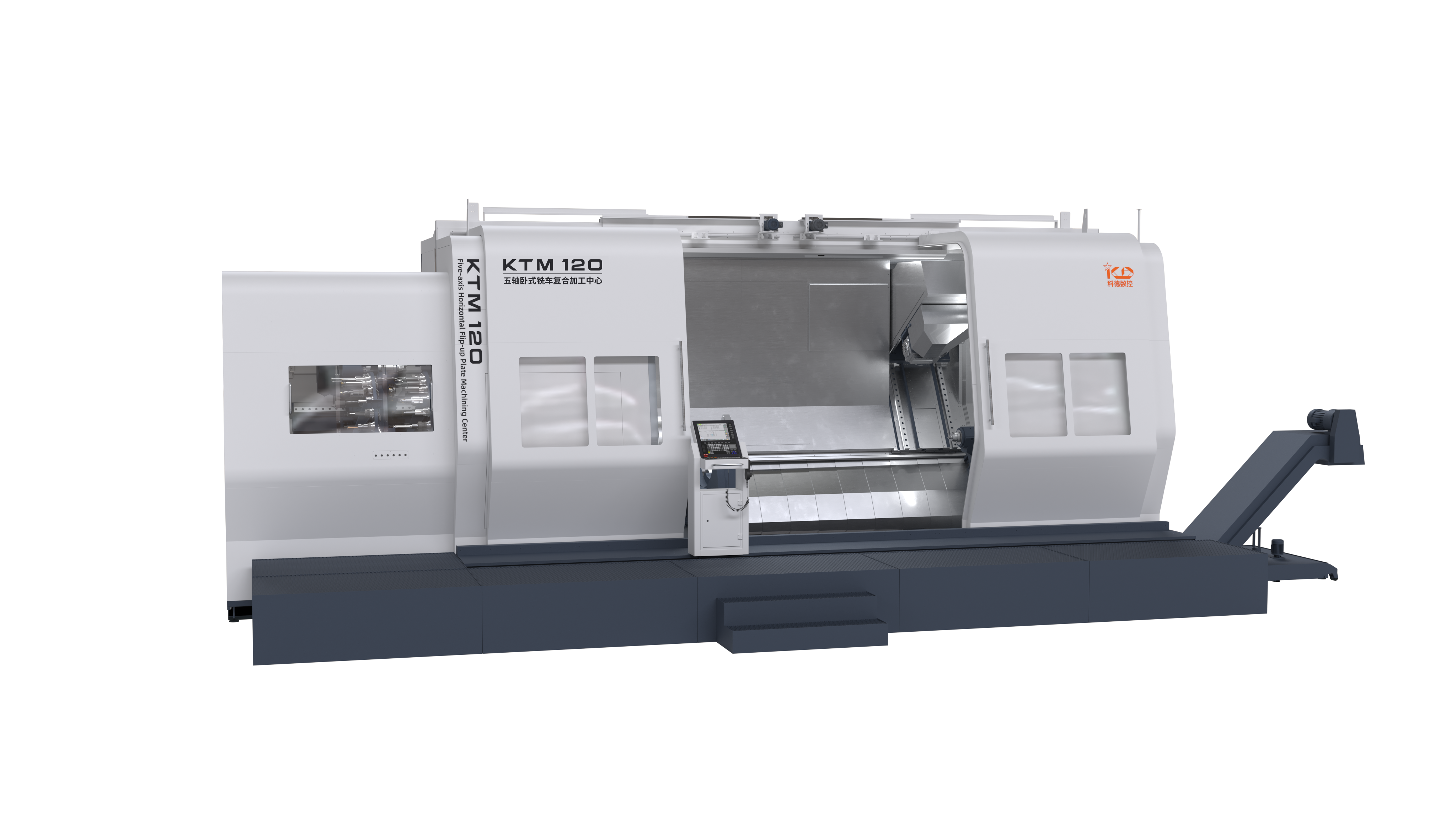

Пятиосевой обрабатывающий центр КТМ120

Технические характеристики

В полной мере изучить и проанализировать преимущества и недостатки аналогичной продукции в стране и за рубежом, тесно увязать с рыночным спросом, в полной мере учитывать универсальность и функциональную масштабируемость станков, а также установочное пространство, ресурсосбережение, энергосбережение и защиту окружающей среды и другие аспекты разумного планирования общей компоновки конструкции станков;

Ось X использует функцию электромагнитного зажима тормоза, конструкцию с защитой от падения и обеспечивает безопасность оси X;

Конструкция всего станка была оптимизирована для обеспечения большего рабочего пространства, меньшего натяга, более высокой жесткости резания и более компактного места для установки;

Наклонная конструкция станины под углом 60 градусов делает расстояние между инструментальным шпинделем и станиной небольшим, а жесткость лучше;

Шпиндель заготовки имеет поперечную структуру, которая удобна для перемещения центральной рамы к левому концу патрона, а шпиндель заготовки принимает режим прямого привода с максимальной скоростью 1600 об/мин;

Максимальный крутящий момент составляет 2200 Нм, что обеспечивает мощную резку;

Инструментальный магазин использует дисковый метод, пользователь может выбрать 30, 60, 90 инструментов, а манипулятор подбирает инструмент для повышения эффективности смены инструмента, скорость движения манипулятора достигает 80 м / мин, скорость смены инструмента быстрая, и осуществляется смена инструмента в любой точке оси Z;

Инструментальный шпиндель оснащен сверхкомпактным фрезерным шпинделем общей длиной 470 мм; Угол поворота оси B составляет -110 ° ~ + 90 °, всего 200 °;

▲ Для дополнительного сопоставления*Вышеуказанные показатели могут меняться в связи с обновлением продукта или техническими улучшениями

01 Чугунная кровать

Конструкция станины разумна, с использованием высококачественных чугунных материалов, с хорошей статической и динамической термической жесткостью, станина имеет коробчатую конструкцию, разумное распределение ребер, толстую ребристую пластину, улучшает статическую и кинетическую энергию скручивающей и деформационной способности станины, станина установлена с линейной направляющей ролика с высокой жесткостью для обеспечения высокой точности и высокой стабильности станка, общая скорость отклика станка высокая, и его можно обрабатывать с высокой скоростью и высокой точностью. Экстерьер аккуратный и красивый.

02 Одинарная поворотная головка

Механическая коробка передач по оси B, механическая передача по оси B 1 5 об/м крутящий момент 1 4 0 0 Н м. Ось B имеет высокоточную и высоконагруженную подшипниковую конструкцию поворотного стола, а стопорная конструкция диска с концевыми зубьями поддерживает сильное, равномерное и высокое усилие зажима.

03 Шпиндель заготовки

Он оснащен токарным шпинделем с высоким крутящим моментом и высокой жесткостью, который сокращает время обработки и обладает сверхвысокой производительностью. Используется механизм зажима тормозного диска, а метод зажима основан на прочности, однородности и высокой удерживающей силе. Шпиндель с прямым приводом заготовки, высокоскоростной моментный двигатель, крутящий момент двигателя 2200 Нм, максимальная скорость 1600 об/мин. Шпиндель заготовки оснащен поворотным шпинделем со встроенным двигателем с прямым приводом, а встроенный двигатель шпинделя, шестерня и ременная передача полностью устраняют вибрацию, что позволяет получить более высокую скорость вращения, хорошую обрабатываемую поверхность, простую конструкцию и высокую надежность. Токарный шпиндель с высоким крутящим моментом и высокой жесткостью сокращает время обработки благодаря сверхвысоким возможностям. Используется механизм зажима тормозного диска, а метод зажима с сильным, равномерным и высоким удерживающим усилием используется для обеспечения сверхвысокой точности формы. Высокая точность позиционирования может быть достигнута за счет использования технологии прямого привода, а минимальная индексная единица шпинделя может достигать 0,0001°.

Применение

Типичные детали, которые в основном обрабатываются: для обработки шасси самолетов, валов реактивных двигателей, воздухозаборников авиационных двигателей, больших коленчатых валов, распределительных валов, нефтяной и газовой промышленности.

корпуса и корпуса клапанов, цилиндры печатных машин, валы генераторов, роторы турбин и т.д.
