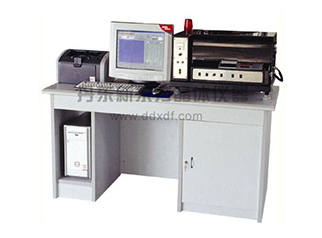

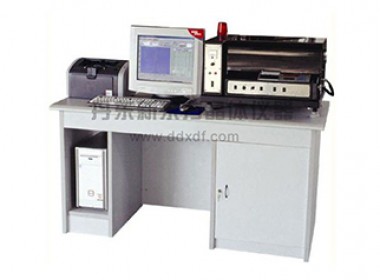

Оборудование для ориентации кристаллических пластин SC-модели DX-9C

DX-9C

Функции:

Используется для ориентации кристаллических пластин SC-модели. Тестовый стол состоит из рентгеновской трубки с медной мишенью, счётчика Гейгера и имплантируемой системы SCM вместе с монохроматором. Система SCM собирает данные в реальном времени и передаёт их для обработки на компьютер.

Технические характеристики

Входное питание - однофазный переменный ток 220 В, 50 Гц, 0,3 кВт.

Напряжение большой трубки 30 кВ

Ток трубки 0-5мА регулируется с плавной регулировкой

Приемник счетчика Гейгера имеет высокое рабочее напряжение постоянного тока 1050В.

Медная мишень рентгеновской трубки, охлаждение вентилятором, заземление анода.

Угол измерения равен 2φ=-10~120°, θ=-5~60°.

Абсолютная точность ± 15" (измеряется с поверхностью стандартного кварцевого листа размером 10x1)

Небольшое показание 1".

Размеры хоста 750 (длина) ×682 (ширина) ×690 (высота) мм

Электроприборы 930 (длина) × 790 (ширина) × 780 (высота) мм

Вес прибора составляет 140 кг.
