Одновременная прецизионная обработка обоих концов стальных, железных, медных и алюминиевых стержневых (трубных) деталей является одним из решений для обработки обоих концов роликовых валов и трубных деталей.
Технические характеристики
- Шпиндель представляет собой высокоточный подшипник, приводимый в движение синхронным ремнем;
- Оба конца шпинделя оснащены специальными пневматическими зажимами, которые могут быть быстро заменены в соответствии с различными спецификациями деталей;
- Двухосный рычажный механизм с ЧПУ, двойной держатель инструмента, одновременная обработка обоих концов деталей;
- Внутренний автоматический механизм загрузки и разгрузки;
- Охлаждение резки осуществляется методом струйного масляного охлаждения;
- Каждый сервопривод оси оснащен парой высокоточных шариковых винтов с предварительным натягом.
Технические параметры
|
Рабочая скорость шпинделя |
0-4000 об/мин |
|
Точность вращения шпинделя |
2 мкм |
|
Двойная ось X |
ход 270 мм, прямолинейность 3 мкм, точность повторного позиционирования 5 мкм |
|
Двойная ось Z |
ход 160 мм, прямолинейность 3 мкм, точность повторного позиционирования 10 мкм |
|
Наименьшая длина зажима заготовки |
180 мм |
|
Максимальная длина обрабатываемой детали |
450 мм |
|
Модель |
Стоимость, доллары США |
|

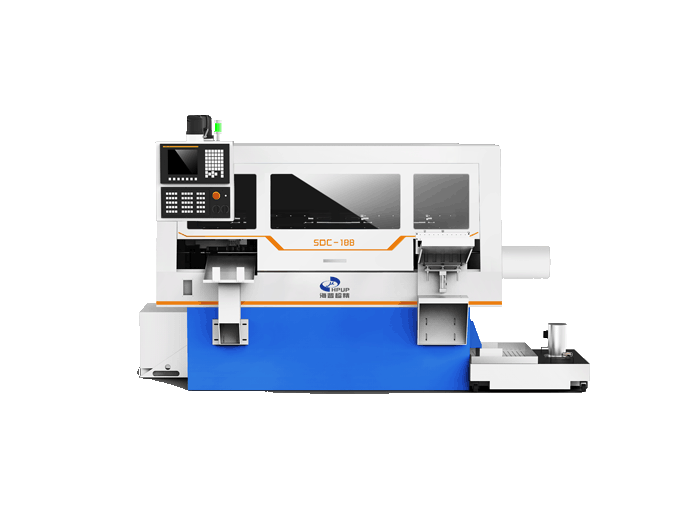

SDC-18B |
По запросу |
