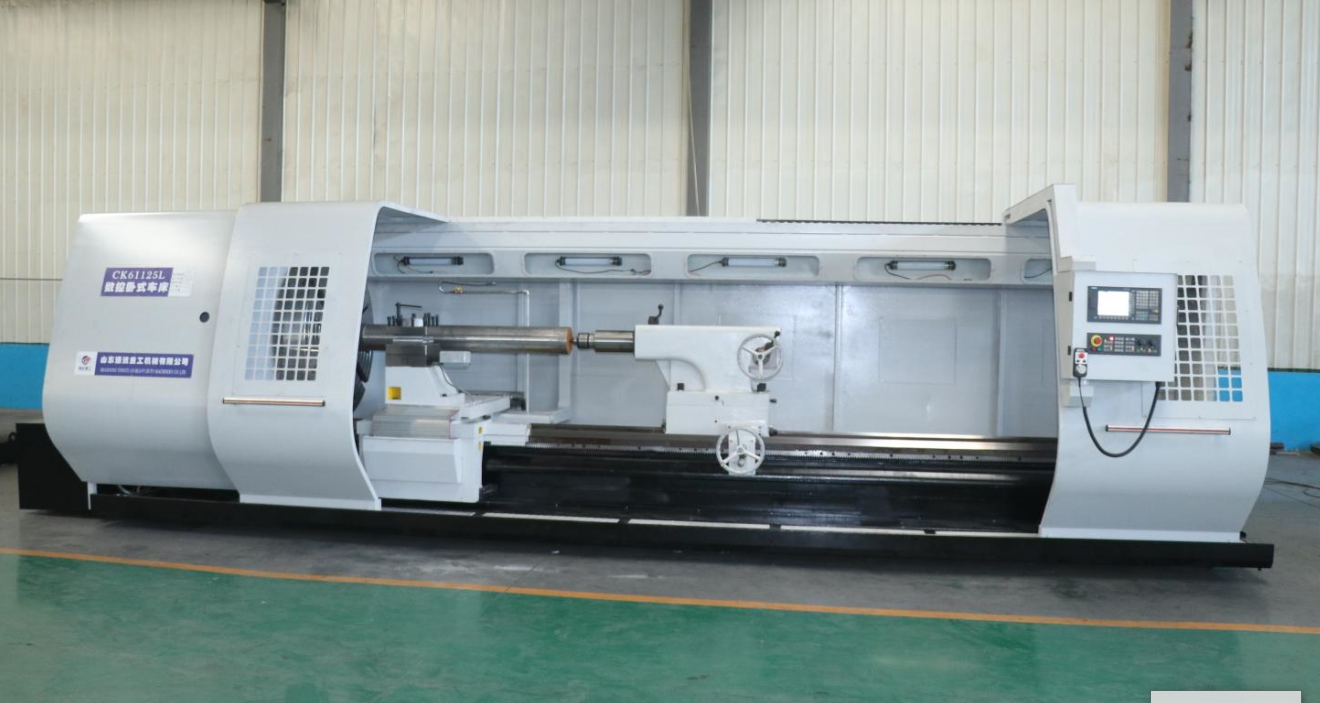

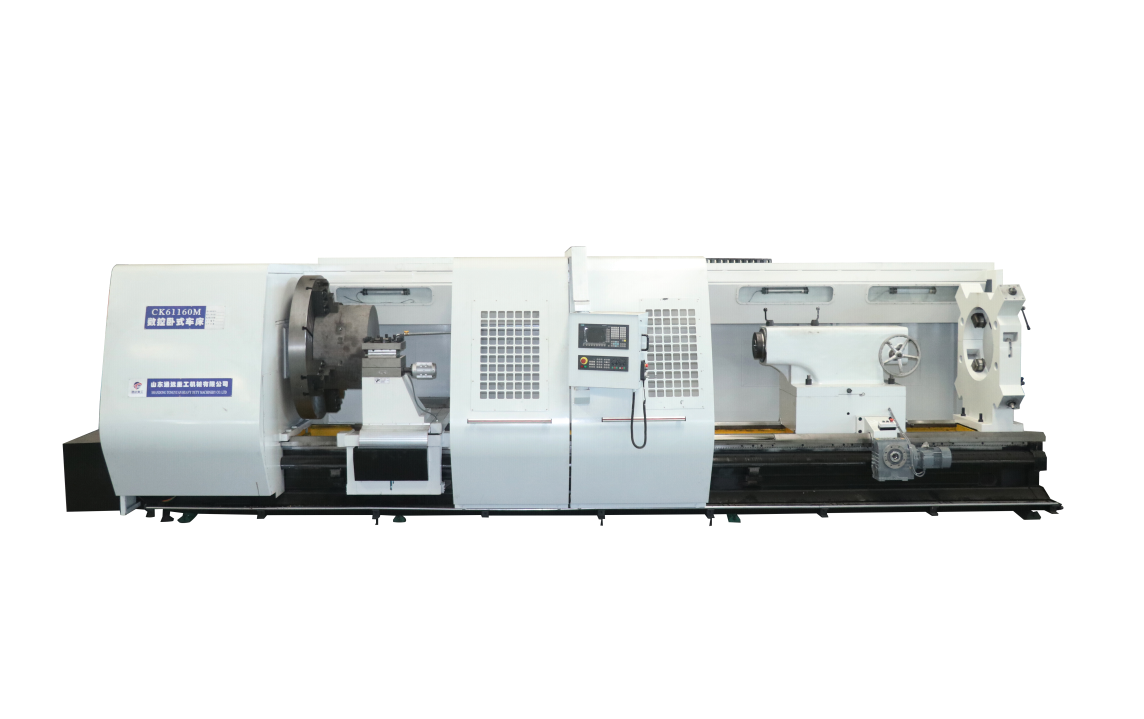

Серия CK61xx M с различными моделями

Название детали

Модель машины

CK61125M

CK61140M

CK61160M

CK61180M

CK61200M

Максимальная несущая способность двух центров

10000кг

Ширина станины станка

1100мм

Максимальный диаметр поворота по станине станка

1290мм

1440мм

1640мм

1840мм

2040мм

Максимальный диаметр поворота по держателю инструмента

900мм

1050мм

1250мм

1450мм

1650мм

Максимальная продолжительность задания

1000-16000мм

Параметр коробки шпинделя

Диаметр переднего подшипника шпинделя

200 мм

Диаметр сквозного отверстия шпинделя

130 мм

Коническое отверстие шпинделя

Метрическая 140#

Серия скоростей шпинделя

Гидравлический 4-ступенчатый, бесступенчатая регулировка скорости на передаче

Диапазон скоростей вращения шпинделя

5-500об/мин

Мощность главного двигателя

37кВт

Параметр системы кормления

Контроллер ЧПУ SIEMENS

Продольный крутящий момент серводвигателя

30N. M

Поперечный крутящий момент серводвигателя

28N. M

Контроллер ЧПУ FANUC

Продольный крутящий момент серводвигателя

30N. M

Поперечный крутящий момент серводвигателя

22N. M

Поперечное сечение панели инструментов

40×40

Количество станций держателя инструмента

Вертикальный 4 станции

Точность повторного позиционирования патрона инструмента

0,01 мм

Продольная скорость быстрой перемотки вперед

4000 мм/мин

Поперечная скорость быстрой перемотки вперед

4000 мм/мин

Скорость продольной подачи

1-2000 мм/мин

Режущая пластина с поперечной скоростью подачи

1-2000 мм/мин

Параметр задней бабки

Диаметр втулки задней бабки (точение шпинделя)

260мм

Коническое отверстие задней бабки

Метрическая 80#

Ход втулки задней бабки

300 мм

Модель

Стоимость, доллары США

CK61xx M

По запросу
