2-х осевой токарный станок NL2000

Технические характеристики

Модель: NL2000/M/B/BM

Токарные станки серии NL обеспечивают высокую точность и стабильную производительность обработки.

Высокоточная обработка возможна благодаря наклонной станине под углом 45° и конструкции торсионной трубки.

За счет более широкой направляющей поверхности по сравнению с оборудованием того же класса гарантируется высокая точность и длительный срок службы.

Благодаря использованию высокопроизводительного серводвигателя переменного тока время индексации и повторяемость были улучшены.

Самая высокая скорость перемещения в своем классе: 30 м/мин [1181 дюймов в минуту] (ось Z).

Мощная резка возможна благодаря высокой производительности и высокому крутящему моменту шпинделя.

Могут быть установлены различные опции.

Изготовлен из чугуна Meehanite с превосходными вибропоглощающими свойствами, наклонная станина под углом 45 градусов обеспечивает прочную основу для обработки любых деталей. Кроме того, для обеспечения долгосрочной стабильности используется ребро трубы торсионной трубки.

Каждая ось оснащена высокопроизводительным транспортным двигателем для увеличения возможностей перемещения.

Максимальная скорость перемещения по оси Z: 30 м/мин [1181 дюймов в минуту].

Широкая направляющая с 6-сторонним ограничителем обеспечивает высокоточную и мощную резку.

Каретка с направляющей поверхностью в 1,3 раза шире аналогичного класса позволяет обеспечить низкую вибрацию и высокую точность обработки.

Главный шпиндель, комбинация двухрядных цилиндрических роликоподшипников и радиально-упорных подшипников спереди и сзади обеспечивает мощную резку и высокоточную обработку.

Револьверная головка, приводимая в движение мощным серводвигателем переменного тока, обеспечивает быстрое вращение, точное позиционирование и высокую скорость индексации. Кроме того, трехкомпонентная муфта большого диаметра обеспечивает точное позиционирование и высокую силу зажима.

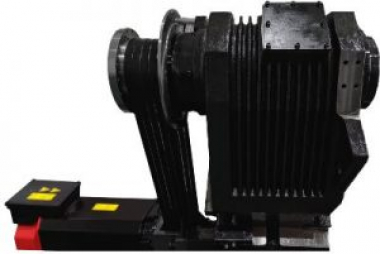

Главный шпиндель, имеющий симметричную структуру слева и справа, оснащен ребром штифтовой трубки веерного типа для рассеивания тепла, чтобы минимизировать тепловое расширение, возникающее при вращении шпинделя. Комбинация двухрядных цилиндрических роликоподшипников и радиально-упорных подшипников спереди и сзади обеспечивает мощную резку и превосходную высокоточную обработку.

Характеристики:

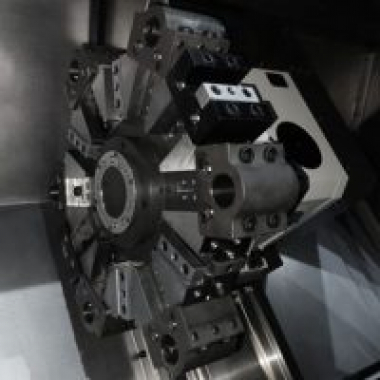

Стандартная турель:

12-позиционная револьверная головка.

Использована трехкомпонентная изогнутая муфта большого диаметра, обеспечивающая превосходную прочность и увеличенный срок службы инструмента.

Моторный привод с высоким крутящим моментом обеспечивает высокую скорость индексации, а также превосходное позиционирование и повторяемость.

(время индексации 0,15 секунды).

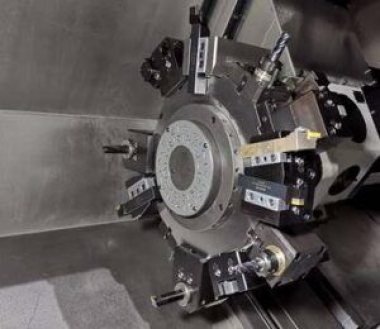

Фрезерные турели:

12-станционная башня БМТ55. (24 позиции).

Использование трехкомпонентной криволинейной муфты с прочной гидравлической зажимной конструкцией.

Использование мощного двигателя и высокоскоростного вращающегося инструмента.

Реализация высокоточной обработки с помощью фрезерного инструмента с улучшенной режущей способностью.

(время индексации 0,15 секунды).

Технические параметры
