Технические характеристики
|

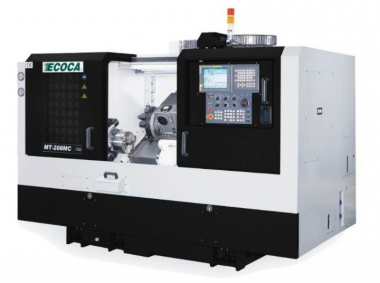

ECOCA 8" ГОРИЗОНТАЛЬНЫЙ ТОКАРНЫЙ СТАНОК С ЧПУ |
|
МОДЕЛЬ: МТ-208 - МОНОБЛОЧНЫЙ ЦЕЛЬНЫЙ ФЮЗЕЛЯЖВДЕ - ПРОИСХОЖДЕНИЕ . ТАЙВАНЬ |
Описание продукта

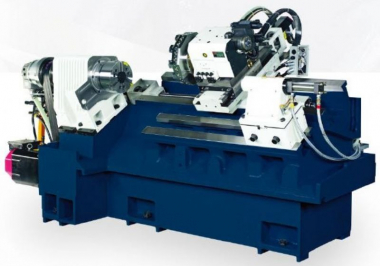

* Конструкция рабочего стола с наклоном на 30 градусов, удобная для легкого удаления и обработки стружки; * Моноблочная цельная конструкция корпуса; * Подшипники шпинделя фонаря большого диаметра, обеспечивающие точность обработки и высокий крутящий момент; * Передача осей с прямой передачей; * Специально разработанные двигатели шпинделя и оси фонаря минимизируют пространство, занимаемое станком; * Конвейер для стружки с управлением ПЛК, * Большой объемный резервуар для охлаждающей жидкости, * Охлаждающая жидкость под высоким давлением через револьверный диск,
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
|
ЕМКОСТЬ |
Размер зеркала |
8” |
|
макс. Емкость сальто |
Ø 545 мм |
|
|
макс. Диаметр поворота |
Ø 380 мм |
|
|
макс. Длина поворота |
500 мм |
|
|
макс. Диаметр обработки стержня |
Ø 52 мм |
|
|
ВАЛ ФОНАРЯ |
Обороты вала фонаря |
4.800 dv/dk |
|
Мощность двигателя шпинделя фонаря |
22 kw |
|
|
Стандарт шпинделя фонаря |
А2-06 |
|
|
Диаметр отверстия вала фонаря |
Ø 62 мм |
|
|
Диаметр переднего подшипника вала фонаря |
Ø 100 мм |
|
|
ПРОТИВОПОЛОЖНАЯ ЗАДНЯЯ БАБКА
|
Диаметр контр-задней бабки Пиноля |
Ø 90 мм |
|
Движение против Пунта-Пиноля |
85 мм |
|
|
Противоположный конус задней бабки Пиноля |
MT-5 |
|
|
Встречное движение задней бабки |
460 мм |
|
|
ВСТРЕЧНОЕ ЗЕРКАЛО |
Мера встречного зеркала |
- |
|
Диаметр обработки встречного зеркального стержня |
- |
|
|
Цикл встречного зеркала |
- |
|
|
Мощность двигателя встречного зеркала |
- |
|
|
ЖИВАЯ КОМАНДА |
Живая передача команды |
- |
|
Мощность двигателя живого инструмента |
- |
|
|
Количество подключаемых живых команд |
- |
|
|
Стандарт держателя живого инструмента |
- |
|
|
ОСИ |
Движение оси х |
200 мм |
|
Движение оси Z |
530 мм |
|
|
Движение оси Y |
- |
|
|
Скорость хода холостого хода по оси X |
20.000 mm/dk |
|
|
Скорость хода холостого хода оси Z |
20.000 mm/dk |
|
|
Скорость подачи холостого хода по оси Y |
- |
|
|
Сила мотора оси кс |
2,5 kw |
|
|
Мощность двигателя оси Z |
2,5 kw |
|
|
Мощность двигателя оси Y |
- |
|
|
БАШЕНКА |
Тип башни |
Гидравлическая турель |
|
Количество башенных станций |
10 штук |
|
|
макс. Квадратный размер инструмента |
25х25 мм |
|
|
макс. Круглый размер инструмента |
Ø 40 мм |
|
|
ОБЩИЙ |
Общая потребляемая мощность |
30 kw |
|
Общая потребность в воздухе |
- |
|
|
Емкость бака охлаждающей жидкости |
125 л |
|
|
Размеры столешницы |
2.300 x 1.500 x 1.700 mm |
|
|
Вес скамьи |
4300 кг |
|
СТАНДАРТНОЕ ОБОРУДОВАНИЕ |
Блок управления FANUC 0i-TF Plus с ЧПУ |
|
10,4” цветной ЖК-дисплей/TFT-дисплей |
|
|
Блок подключения Ethernet |
|
|
Блок соединения РС-232 |
|
|
Слот для чтения карт CF, слот для чтения USB |
|
|
Предварительно напряженные винтовые валы марки C-3 |
|
|
С, занос коробки трением осей з гидростатический |
|
|
Конструкция корпуса из прецизионного литья с прочностью ”MEEHANITE" и моноблочной наклонной скамьей |
|
|
Гидравлическая 10-станционная турель |
|
|
Полностью автоматическая измерительная рукоятка инструмента RENISHAW |
|
|
8” (Ø200 мм) 3-футовый гидравлический патрон |
|
|
Безопасные не рассеивающие закаленные окна кабины |
|
|
Полностью закрытая кабина, |
|
|
Система освещения в салоне |
|
|
3-цветная сигнальная лампа |
|
|
Программируемая централизованная система смазки от автоматического (с сигнализацией) блока |
|
|
Нержавеющая телескопическая система защиты от скольжения на осях X, Z |
|
|
Ленточный конвейер для удаления стружки и тележка для стружки |
|
|
Функция автоматического выключения скамейки в конце программы |
|
|
Маховик (ручной импульсный генератор) |
|
|
Система компенсации тепла электрического шкафа |
|
|
Набор мягких ножек (5 комплектов) |
|
|
Набор жестких ножек (1 комплект) |
|
|
Набор поворотных задних бабок (1 комплект) |
|
|
Набор конусов Морзе (1 комплект) |
|
|
Стандартный набор держателей инструментов (1 комплект) |
|
|
Инструменты и сумка для инструментов |
|
|
Книги по эксплуатации и обслуживанию столешниц |
|
|
Книги по программированию и использованию FANUC (USB) |
|
|
Электрическое и предохранительное устройство в соответствии с нормами CE |
|
|
1 год гарантии на механический верстак от производственных дефектов |
|
|
2-летняя международная гарантия на блок управления FANUC |
|
Модель |
Стоимость |
|
MT-208/500 |
По запросу |
