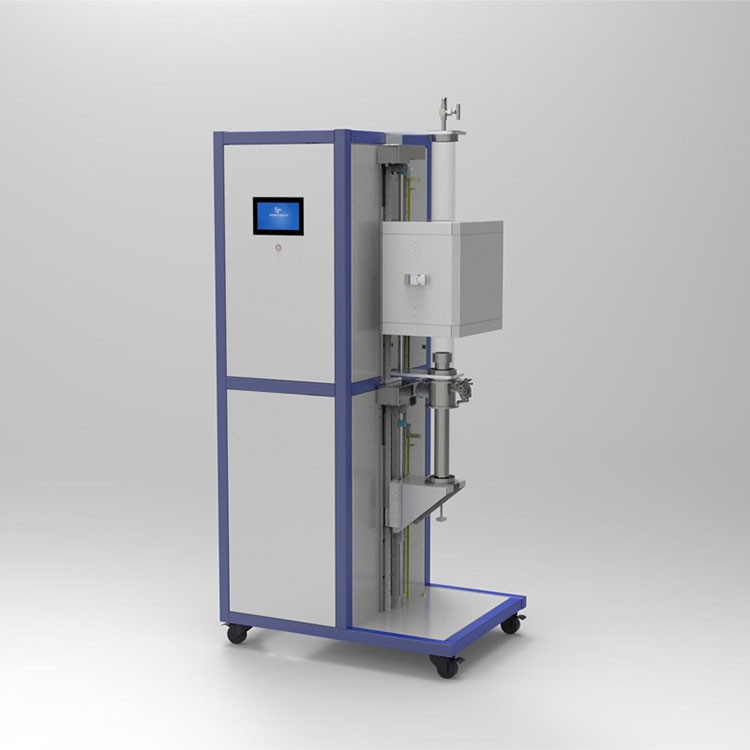

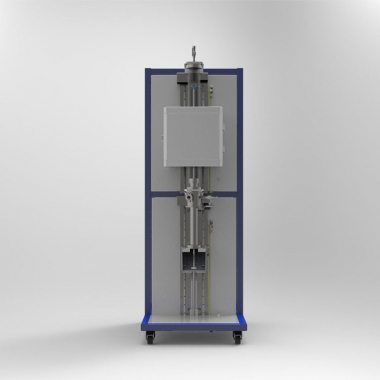

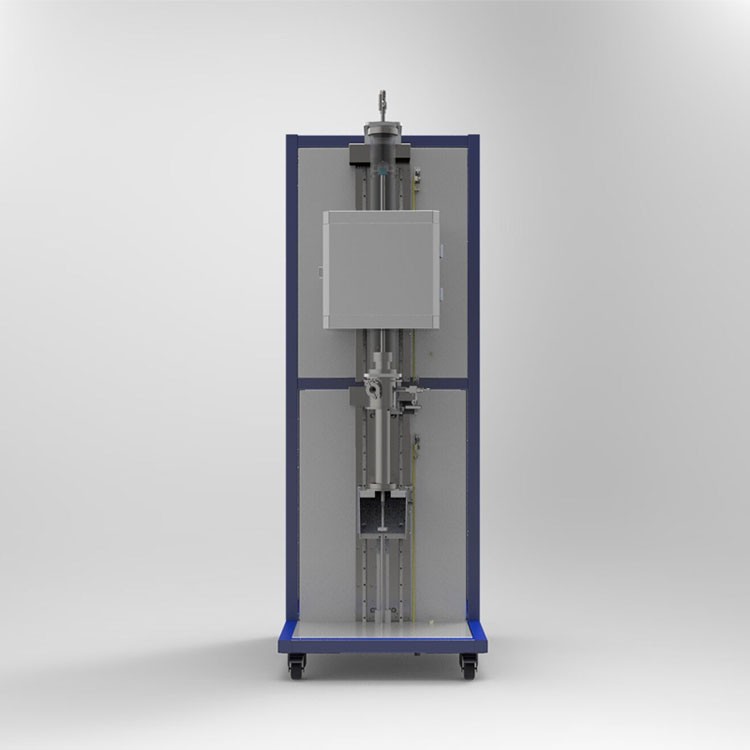

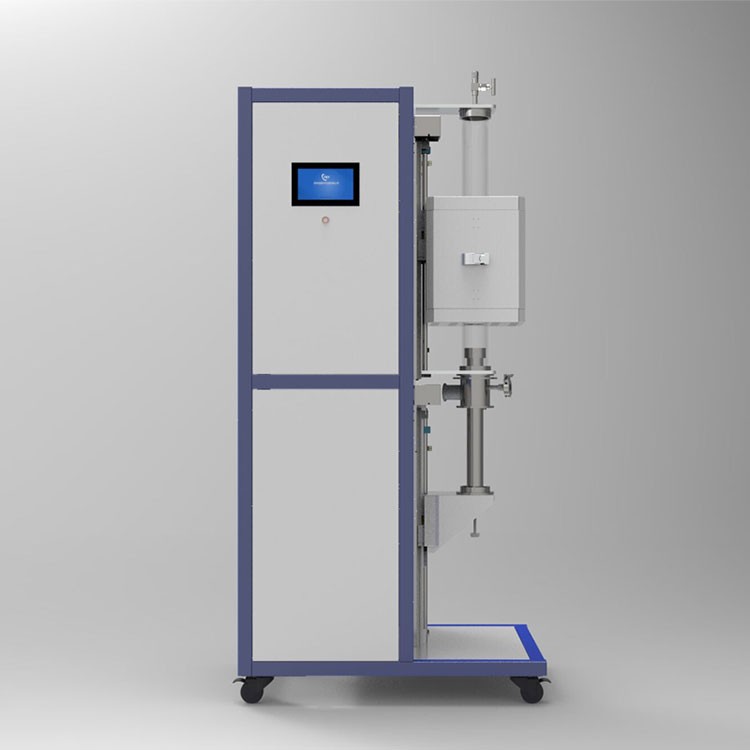

Небольшая печь для выращивания кристаллов Бриджимена при температуре 1200℃

CY-BG-1200 - это небольшая печь для выращивания монокристаллов Бриджмена при температуре 1200℃, оснащенная кварцевой трубкой внутреннего диаметра Φ72 мм и точным механизмом перемещения корпуса печи (максимальный ход 200 мм). Это оборудование предназначено для выращивания монокристаллов небольшого размера или направленного затвердевания материалов в контролируемой атмосфере.

Технические характеристики

CY-BG-1200 - это небольшая печь для выращивания монокристаллов Бриджмена при температуре 1200℃, оснащенная кварцевой трубкой внутреннего диаметра Φ72 мм и точным механизмом перемещения корпуса печи (максимальный ход 200 мм). Это оборудование предназначено для выращивания монокристаллов небольшого размера или направленного затвердевания материалов в контролируемой атмосфере.

Технические параметры

• Пользователю необходимо найти подходящий температурный градиент
• Может создавать различные температурные градиенты, регулируя температуру в 2 температурных зонах
• Регулировка диаметра отверстия корпуса печи также может изменять температурный градиент
• Оборудование содержит кварцевую трубку (наружный диаметр Φ80 мм × внутренний диаметр Φ72 мм × длина 800 мм) и уплотнительный фланец из нержавеющей стали

Серводвигатель используется для перемещения корпуса печи вверх и вниз

• Серводвигатель и высокоточный линейный модуль гарантируют, что корпус печи не будет застревать во время движения
• Корпус печи имеет два режима медленного подъема и быстрого перемещения
• Максимальный ход перемещения: 200 мм
• Диапазон скоростей перемещения: 0,03 мм / час-30 мм / час (регулируется, точность +/-1 мкм)
• Диапазон скоростей перемещения корпуса печи может быть настроен в соответствии с требованиями заказчика

Уплотнительный фланец

• Пара уплотнительных фланцев из нержавеющей стали для герметизации кварцевых трубок
• Датчик давления и воздуховыпуск диаметром Φ6,35 мм установлены на верхнем фланце
• Нижний фланец имеет вакуумный интерфейс KF25 и воздухозаборник Φ6,35 мм
• На нижнем фланце установлен шаговый двигатель для перемещения вверх и вниз, который используется для загрузки и извлечения тигля
• Оборудование оснащено графитовым тиглем диаметром Φ60 мм × 70 ммч
• Стол для тигля установлен на нижнем фланце
• Вакуум: 10-2торр (с использованием механического насоса), 10-5торр (с использованием молекулярной насосной системы)

Панель управления с сенсорным экраном может контролировать скорость перемещения корпуса печи, ход перемещения и температуру корпуса печи и отображать температуру тигля, а также может контролировать внутреннее давление в трубе печи

• Установите время предварительного вытягивания в соответствии с кривой нагрева нагревательной печи, например, установите его таким, чтобы оно начинало вытягивать через 5 часов
• Функция температурной кривой, всегда отображает две кривые контроля температуры и температурную кривую на дне тигля, данные температурной кривой могут быть сохранены, записаны и экспортированы
• 2 прибора Eurothermo контролируют соответственно 2 температурные зоны с точностью регулирования температуры +/-0,1℃
• Содержит 3 термопары типа K

2 термопары соответственно контролируют и определяют температуру в 2 температурных зонах

1 термопара используется для определения температуры на дне тигля

• Платформа тигля и нижний фланец соединены друг с другом
• Датчик давления с цифровым дисплеем и электромагнитный клапан установлены на уплотнительном фланце для контроля постоянного давления воздуха в трубе печи. Диапазон регулирования: 0,01 МПа-0,02 МПа
