Технические характеристики

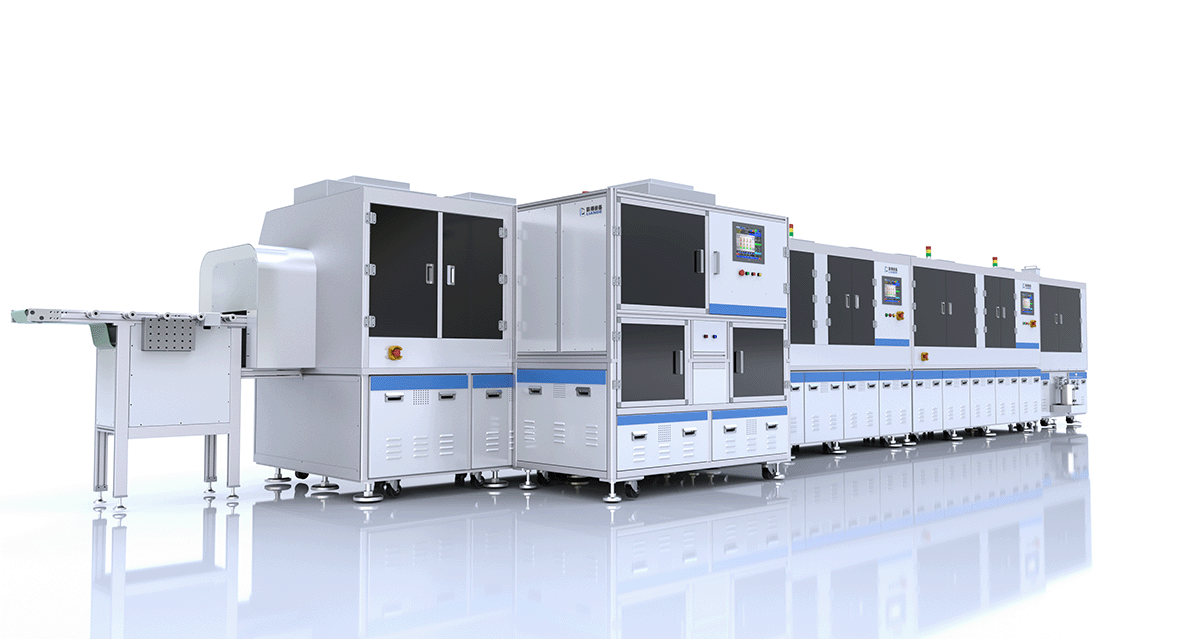

Полностью автоматическая линия сборки FOP и проверки для гибких экранов, применяется для автоматической подачи гибких дисплеев размером менее 23 дюймов, очистки USC верхней и нижней поверхностей, плазменной очистки в области выводов, автоматического склеивания после автоматической подачи и очистки FPC, AOI-контроль смещения и ART-измерение импеданса после привязки, автоматического склеивания после автоматической подачи печатных плат и сбора материала разгрузочной машиной после склеивания FOB. Погрузочно-разгрузочная машина может быть подключена к двухъярусному транспортному средству AGV.
Технические параметры
|
Параметр |
Значение |
|
Размер продукта |
10–23 дюйма |
|
Производительность оборудования |
10 секунд (4 FPC с одной стороны), 15 секунд (6 FPC с одной стороны) |
|
Точность |
Точность склеивания ACF: X: ±0,15 мм (3σ), Y: ±0,1 мм (3σ), TFOP: XY: ±15 мкм (3σ) |
|
Габариты оборудования |
18150 × 3550 × 2200 мм (ориентировочно) |
|
Технические преимущества |
Полностью автоматическая загрузка и разгрузка на всей линии, автоматическая обработка, индивидуальная конструкция захвата и вакуумного присасывания под гибкие экраны 10–23 дюйма, предотвращающая деформацию при захвате; Раздельное предварительное прессование и независимая корректировка позиционирования для Y-образных длинных FPC, повышающая точность продукции; Чистота внутри оборудования контролируется на уровне класса 100. |
|
Технологический процесс |
LD → EC → склеивание T-FPC (TFOP/DOT) → AOI + ART → ULD |
|
Модель |
Стоимость, доллары США |
|
Полностью автоматическая линия сборки FOP и проверки для гибких экранов |
По запросу |
