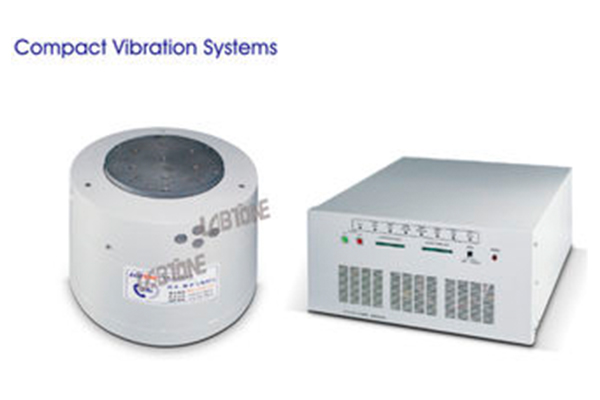

Система вибрационных испытаний с электродинамическим вибрационным шейкером, с максимальной синусоидальной силой 500N (50кгс), с усилителем мощности и акселерометром.

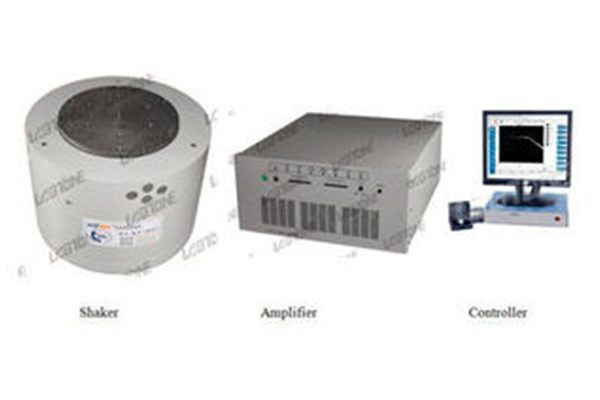

Синусоидальный электродинамический вибрационный шейкер состоит из генератора вибрации, усилителя мощности, контроллера, генератора сигналов и датчика ускорения.
Синусоидальный электродинамический вибрационный шейкер имеет небольшой вес, удобен для перемещения, и используется при калибровке датчиков ускорения, для вибрационных испытаний на усталость и механическое сопротивление микрочастиц; а также может использоваться для обучения, научных исследований и лабораторных экспериментах.
Синусоидальный электродинамический вибрационный шейкер применяется:
1)Для калибровки высокоточных виброметров, испытания механического импеданса и анализа источника вибрации.
2) Для испытания на вибрацию различных мелких и легких деталей, таких как датчики, электронные устройства, электрические машины и т. д.
3)Для базовых испытаний вибрационной техники.
|

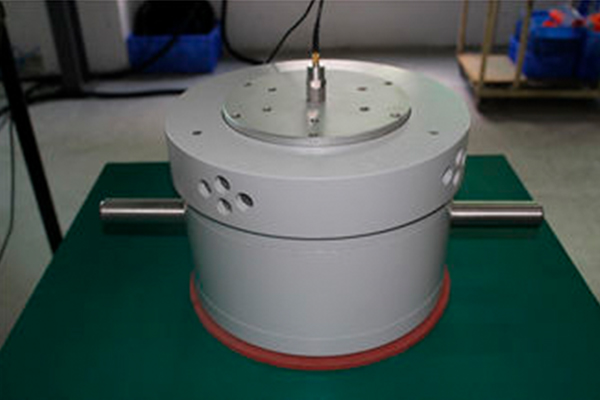

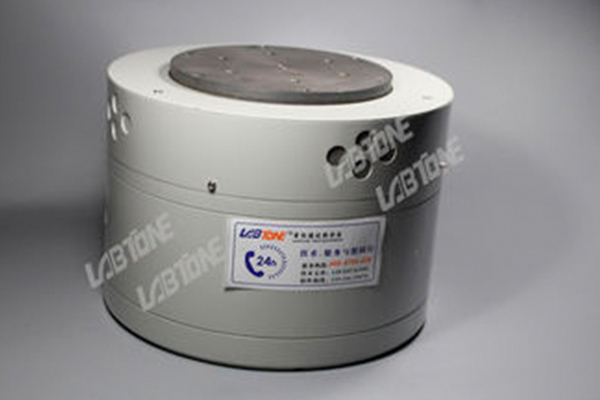

Электродинамический шейкер EV50 | |
|---|---|
|
Максимальная синусоидальная возбуждающая сила, кгс |
50 (500 Н) |
|
Максимальная случайная возбуждающая сила, кгс |
38 (380 Н) |
|
Частотный диапазон, Гц |
2 ~ 3800 |
|
Максимальное амплитуда, мм/импульс |
10 |
|
Максимальная скорость, м/с |
1,2 |
|
Максимальное ускорение, g |
37 (380 м / с 2) |
|
Эффективная нагрузка, кг |
10 |
|
Частота виброизоляции, Гц |
2,5 |
|
Диаметр оснастки, мм |
Ф170 |
|
Масса оснастки, кг |
1,2 |
|
Размеры шейкера, мм |
Ф270 * H195 |
|
Вес, кг |
45 |
|
Аналоговый усилитель мощности VA-ST-03 | |
|
Выходная мощность, ВА |
800 |
|
Выходное напряжение, VRMS |
38 |
|
Габаритные размеры усилителя, мм |
430 × 200 × 500 |
|
Система серво защиты | |
|
Функции: |
FUSE, OSC ZERO, OVER DISP, OVERVOLTAGE, OVERCURRENT, OVERHEAT, EXT-TRIP, EXT-STOP |
|
Контроллер вибрации | |
|
Конфигурация оборудования: |
2-канальные входы, 1-канальные выходы |
|
Управляющий компьютер |
Acer |
|
Функции |
1. Контроль синуса 2ю Случайное управление Язык: английский |
|
Операционная система |
Microsoft Windows 7/8/10 |
|
Датчик ускорения LAB |
Диапазон частот: 1—12 кГц Чувствительность: 30 ± 10 пКл/g Диапазон температур: от -40 до 160 ℃ |
|
вентилятор охлаждения (включая глушитель) BL-120 | |
|
Метод охлаждения |
Воздушное охлаждение |
|
Мощность вентилятора |
200W |
|
Электрические требования: | |
|
Источник питания |
AC 220 В ± 10%, 50 Гц |
|
Сопротивление заземления |
≤4Ω |
