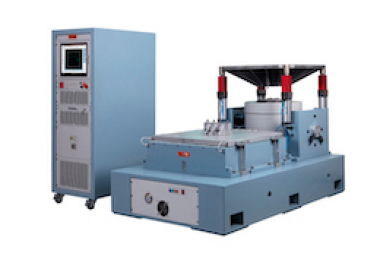

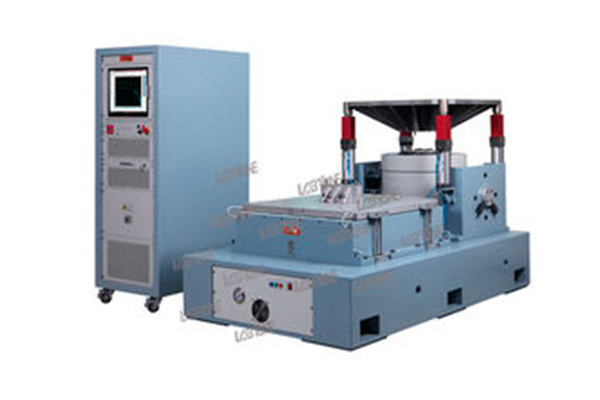

Высокочастотный синусоидальный испытательный стенд случайной вибрации, серия EV

Принцип работы вибрационного испытательного стенда:

Принцип работы электромагнитного вибрационного возбудителя аналогичен громкоговорителю, в котором электрический проводник перемещается под действием электромагнитной силы в магнитном поле. Сила для ускорения движущейся части создается за счет баланса между током возбуждения и магнитным потоком. Поэтому, управляя током возбуждения, можно управлять генератором колебаний. Максимальный уровень ускорения электромагнитного вибрационного возбудителя определяется максимальным током и нагрузкой. На низкой частоте амплитуда движущейся части ограничено так, что ускорение не достигнет высокого уровня. Резонансная частота движущегося элемента установлена ​​выше, чем верхний предел частотного диапазона.

Общая формула для расчета вектора силы вибрационных систем:

       Сила (Н) = Масса (кг) х Ускорение (м / с ²  или g)

       F = MA

Масса (М) = Масса шейкера (М0) Ар +Масса вибрационного стола (М1) + Масса испытываемого устройства (М2)

Серия электромагнитных вибрационных испытательных систем серии EV моделирует вибрационную среду в лабораторных условиях, и позволяет проверять оборудование на ударную вязкость, а также устойчивость оборудования на вибрационное воздействие. В лаборатории с помощью системы вибрационных испытаний, возможно моделирование синусоидальных, случайных, резонансных вибраций, резкой остановки, классического удара, имитаций дорожных условий при транспортировке и т. д. Это важно для обеспечения высокого качества продукции, проведения исследований и разработок новых продуктов.

Серия электромагнитных вибрационных испытательных стендов серии EV, специально разработана для длительной эксплуатации. Вертикальный и горизонтальные вибрации могут быть достигнуты путем установки виброустойчивого основания. Стандартная платформа оборудована высокоэффективной противоударной подушкой безопасности, так что вибрация, передаваемая в здание, может быть сведена к минимуму. Также, в большинстве случаев, нет необходимости в дополнительном фундаменте.

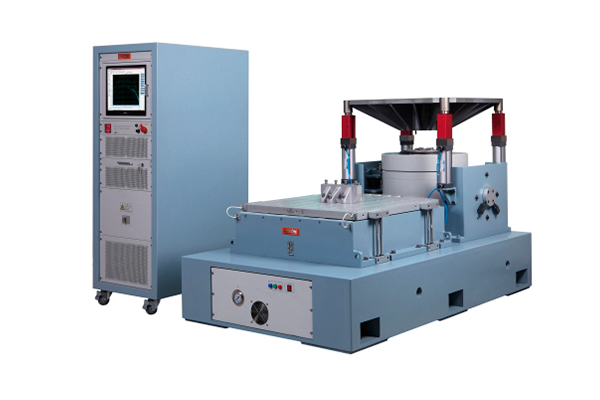

Полный комплект испытательной системы тестирования вибрации состоит из шейкера, усилителя мощности и системы контроля вибрации, в соответствии с соответствующими национальными и международными стандартами (такими как: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS и т. д.).

Описание испытательного стенда:

1. Прочная система подвески и линейное направление движения, высокая грузоподъемность, простое и удобное управление, высокая стабильность.

2. Центральная подушка безопасности с высокой статической жесткостью и низкой динамической жесткостью, высокой несущей способностью, отличными антивибрационными характеристиками при изменении амплитуды.

3. Высокоэффективное переключение мощности класса D, пиковый ток 3σ, низкое энергопотребление и минимальные гармонические искажения.

4. Быстрая самодиагностика с блокировкой безопасности, высокая надежность системы безопасности.

5. Амортизатор подушек безопасности для вибрационной платформы без необходимости доп. фундамент, идеальное воспроизведение вибрационной волны и снижение коэффициента пропускания вибрации.

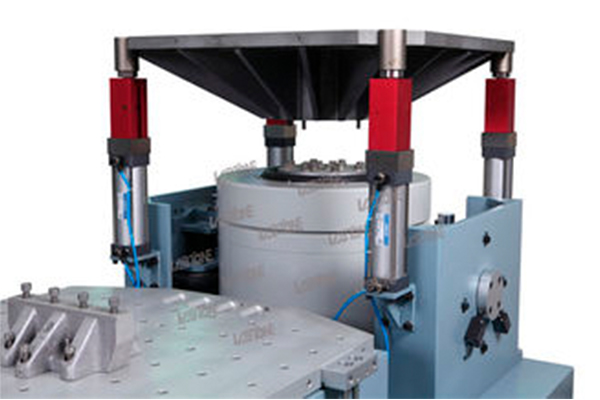

6. Горизонтальные и вертикальные платформы расширения для различных испытаний.

7. Простое управление контроллером.

Технические характеристики: (амплитуда 38,1 – 50,8 мм):

Технические характеристики: (амплитуда 76,2 – 101,6 мм):
