Технические характеристики

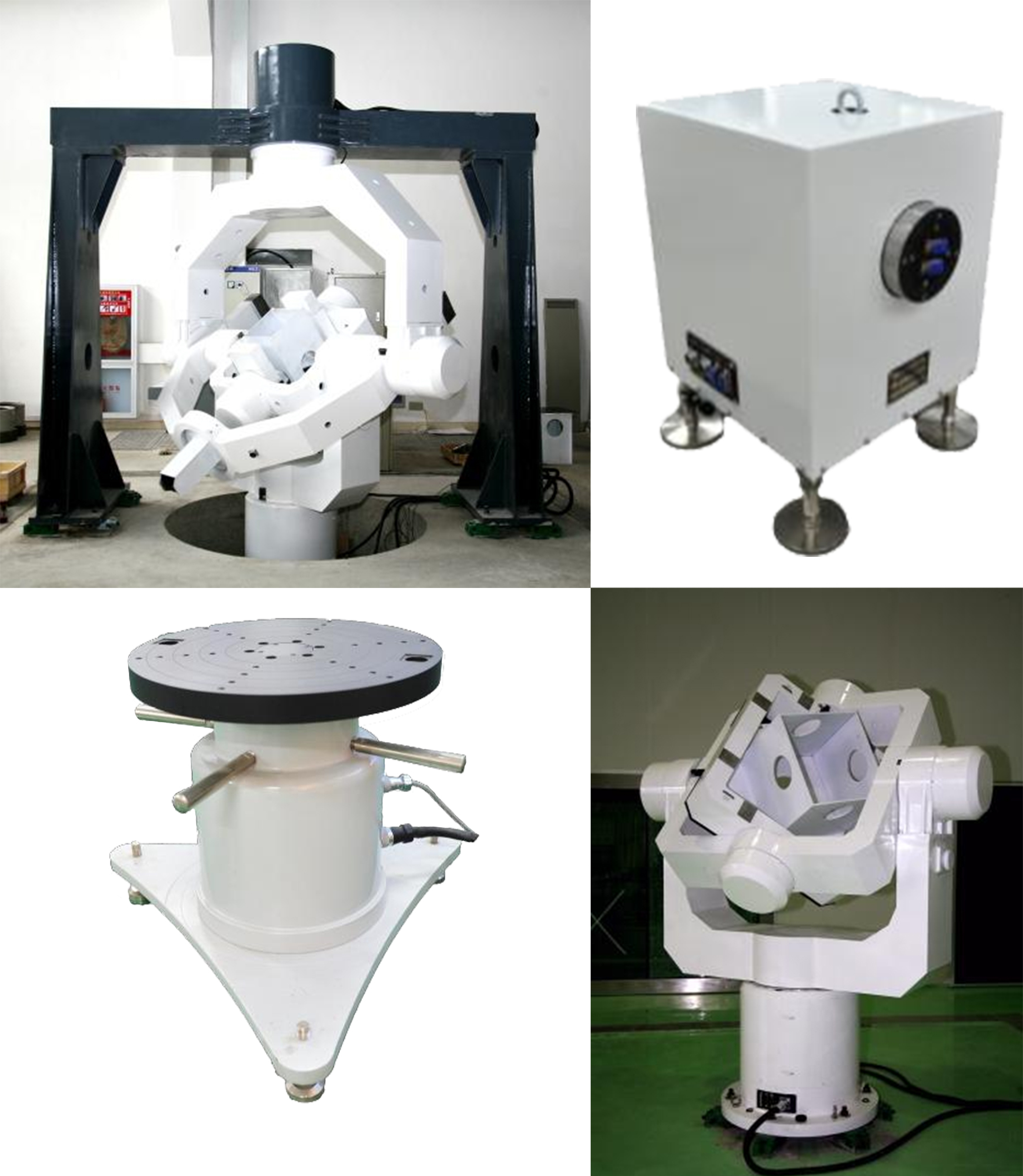

Высокоточный поворотный стол – это одно-/многоосевое, автоматическое рамное многофункциональное испытательное оборудование для моделирования. Он обладает функциями позиционирования, скорости, поворота, сервопривода, моделирования и т.д. и подходит для всех функциональных испытаний и экспериментов с инерциальными системами и их компонентами. Электрический поворотный стол оснащен промышленными компьютерами для управления, моментными двигателями постоянного тока для привода и индукционными синхронизаторами или решетками для измерения и обратной связи. Он обладает хорошими динамическими характеристиками, такими как высокоточное позиционирование, стабильная скорость, малое искажение формы сигнала, высокая точность повторения и т.д.
Технические параметры
|
BW-DZT1-40 |
|
|
Грузоподъемность |
40 кг |
|
Плоскостность |
0,01 мм |
|
Размер стола |
Φ420 мм |
|
Биение рабочей поверхности |
0,01 мм (Φ400 мм) |
|
Ошибка вращения наклона |
±1" |
|
Принцип работы |
Позиционирование, скоростной, качание |
|
Контактные кольца |
Пользовательская направляющая (изготавливается по требованию заказчика) |
|
Точность измерения углового положения |
±0,5" |
|
Разрешение измерения углового положения |
0,36 дюйма |
|
Повторяемость измерения углового положения |
±0,3" |
|
Диапазон скоростей |
0,001°/с～1500°/с |
|
Точность и стабильность скорости |
1×10^(-3)(1° в среднем); 1×10^(-4)(10° в среднем); 1×10^(-5)(360° в среднем) |
|
Максимальное ускорение |
800°/с² |
|
Типичная нагрузка |
30 кг,40 кг,45 кг,60 кг |
 |
|
|
BW-WDTZ1-50 |
|
|
Грузоподъемность |
50 кг |
|
Биение рабочей поверхности |
0,015 мм |
|
Ошибка вращения наклона |
2" |
|
Принцип работы |
Позиционирование, скоростной, качание |
|
Контактные кольца |
Пользовательская направляющая (изготавливается по требованию заказчика) |
|
Точность измерения углового положения |
±1" |
|
Разрешение измерения углового положения |
0,36 дюйма |
|
Повторяемость измерения углового положения |
±1" |
|
Диапазон скоростей |
0,001°~1500°/с |
|
Точность и стабильность скорости |
1×10^(-3) (среднее значение 1°); 1×10^(-4) (среднее значение 10°); 1×10^(-5) (среднее значение 360°) |
|
Максимальное ускорение |
500°/с² |
|
Типичная нагрузка |
10 кг，50 кг |
 |
|
|
BW-DZT2-50A/B |
|
|
Грузоподъемность |
50 кг |
|
Размер нагрузки |
Φ500×500 мм |
|
Размер рабочей поверхности |
Φ530 мм |
|
Биение рабочей поверхности |
0,015 мм |
|
Ошибка вращения наклона |
±2″ |
|
Вертикальность оси |
±3″ |
|
Диапазон вращения |
Непрерывный, неограниченный |
|
Принцип работы |
Позиционирование, скоростной, качание |
|
Контактные кольца |
Пользовательская направляющая (количество колец и мощность определяются заказчиком) |
|
Температура эксплуатации |
20℃±5℃ |
|
Точность измерения углового положения |
±0,5″ |
|
Разрешение измерения углового положения |
0,36″ |
|
Повторяемость измерения углового положения |
±0,3″ |
|
Диапазон скоростей |
Внутреннее кольцо ±0,001°/с～600°/с; Внешнее кольцо ±0,001°/с～300°/с |
|
Разрешение по скорости |
0,0001°/с |
|
Точность и стабильность скорости |
1×10^(-3)(1° в среднем); 1×10^(-4)(10° в среднем); 1×10^(-5)(360° в среднем) |
|
Максимальное ускорение |
Внутреннее кольцо 100°/с²; Внешнее кольцо 100°/с² |
|
Типичная нагрузка |
30 кг,45 кг,50 кг,60 кг |
 |
|
|
Модель |
Стоимость, доллары США |
|
BW-DZT1-40 |
По запросу |
|
BW-WDTZ1-50 |
По запросу |
|
BW-DZT2-50A/B |
По запросу |
